Reflex Refix HW Ausdehnungsgefäß MAG 50, Nennvolumen 50l, 10 bar, mit Flanschplatte, tauschbare Membran, Blau

Das Reflex Refix HW Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 10 bar. Es wurde speziell für den Einsatz in Hauswasserwerken entwickelt, die nicht in Trinkwassersystemen nach DIN 1988 verwendet werden. Das Gefäß ist blau lackiert und verfügt über eine Flanschplatte zur einfachen Montage einer Druckerhöhungspumpe sowie Füße zur sicheren Bodenaufstellung.

Für welche Anwendungen ist das Refix HW Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Hauswasserwerke bestimmt, die nicht in Trinkwassersystemen eingesetzt werden. Es eignet sich insbesondere für Systeme, bei denen eine Druckstabilisierung erforderlich ist, jedoch keine Verwendung in zentralen Heizungsanlagen oder Kühlsystemen vorgesehen ist. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert und geschützt?

Das Gefäß besitzt eine langlebige Epoxidharzbeschichtung, die die Behälterfläche und alle wasserberührten Teile vor Korrosion schützt. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum, wobei die Membran ab einem Volumen von 50 Litern tauschbar ist. Die Flanschplatte ermöglicht eine einfache Montage von Pumpen, und das Gefäß ist für die horizontale Aufstellung mit Füßen ausgestattet.

Welche technischen Eigenschaften und Anschlüsse bietet das Gefäß?

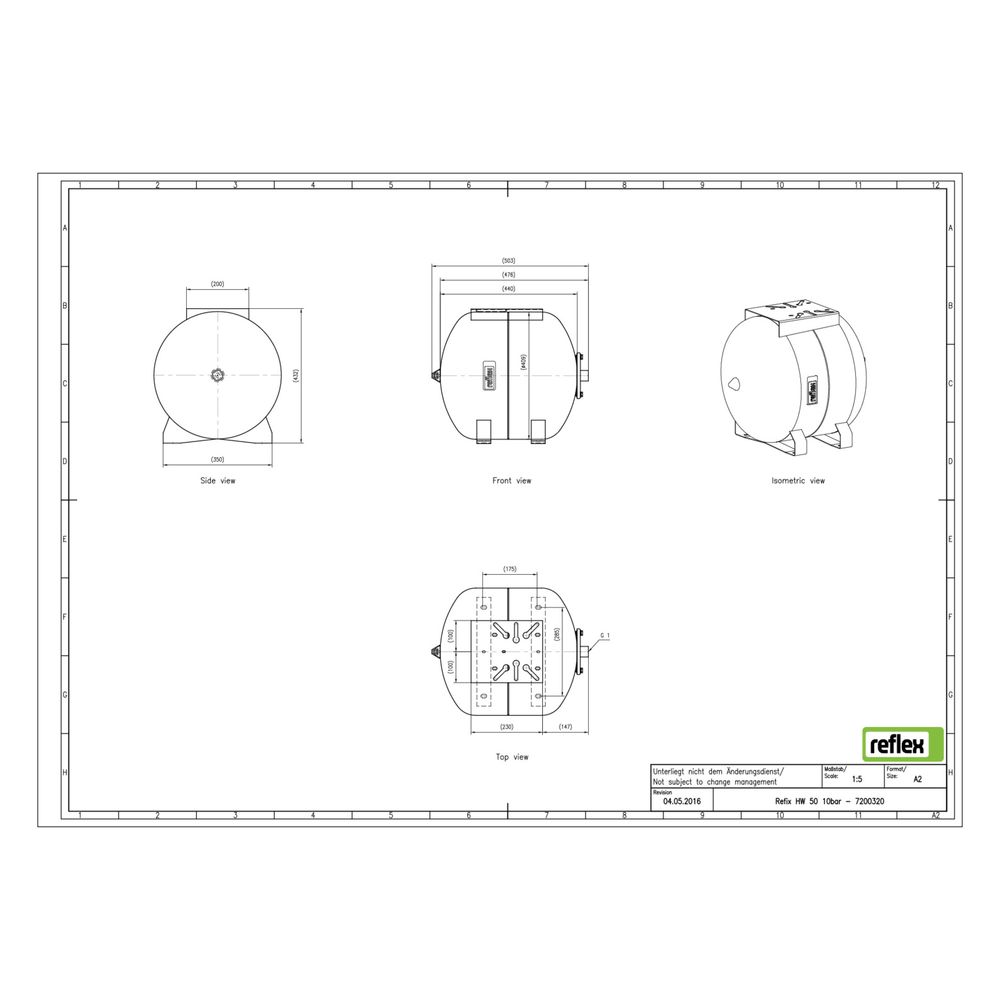

Das Ausdehnungsgefäß hat eine Bauhöhe von 432 mm, einen Durchmesser von 409 mm und ein Kippmaß von 595 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm). Der Vordruck ist auf 2 bar eingestellt, und die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Sicherheitsventil, Manometer und Befestigungsmaterial sind nicht enthalten.

Technische Daten

• Nennvolumen: 50 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 432 mm
• Durchmesser: 409 mm
• Kippmaß: 595 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Aufstellungsart: Horizontal mit Füßen

Das Reflex Refix HW Ausdehnungsgefäß MAG 50 bietet eine robuste und korrosionsgeschützte Lösung zur Druckstabilisierung in Hauswasserwerken. Mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für den dauerhaften Einsatz bei Mediumtemperaturen von minus 10 bis 70 Grad Celsius ausgelegt. Die tauschbare Membran und die Flanschplatte zur einfachen Pumpenmontage erhöhen die Flexibilität und Wartungsfreundlichkeit des Gefäßes.
