Reflex Refix DT Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 1500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Das Gefäß verfügt über einen Duo-Flansch DN 65 und erfüllt hohe hygienische Anforderungen gemäß DIN 1988 sowie weitere relevante Normen und Richtlinien.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie DIN EN 13831 und DIN 4807 T5. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A ausgeführt, die den hygienischen Anforderungen für Trinkwasser gerecht wird. Ein Metallbügel schützt das Manometer und das Vordruckventil.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?

Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Die Anschlüsse sind metrisch mit Außengewinde ausgeführt. Das Gefäß ist vertikal platzierbar und verfügt über Füße zur sicheren Aufstellung. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie der Schweizer Richtlinie SWKI HE301-01 und SVTI.

Welche Normen und Zulassungen gelten für das Ausdehnungsgefäß?

Das Reflex Refix DT Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Die Membran ist nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft und besitzt die DVGW-Registriernummer NW-0411AT2534. Die Beschichtungen sind nach KTW-A ausgeführt, um die hygienische Sicherheit zu unterstützen. Das Gefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie bei einem Produkt aus Druck und Volumen kleiner oder gleich 3.000 bar Liter.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 65 mit Durchströmungseinrichtung
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

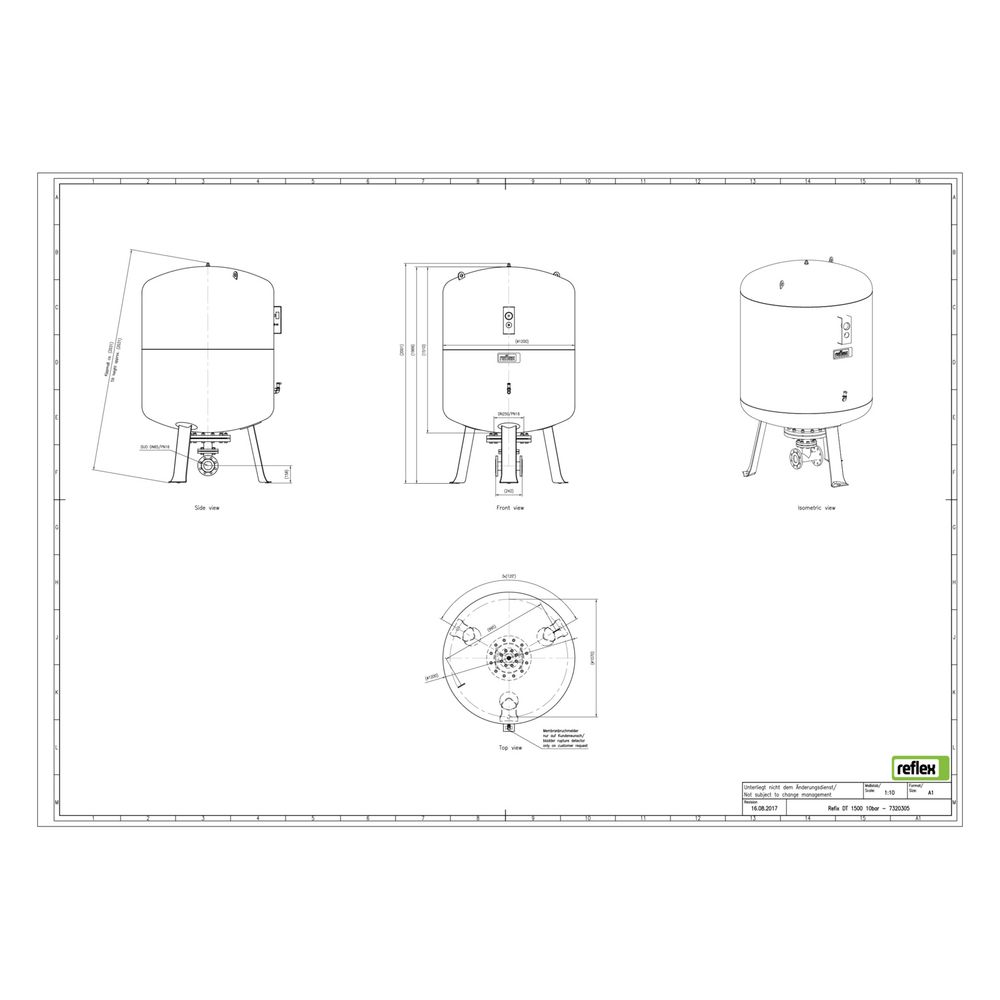

• Bauhöhe: 1979 mm
• Durchmesser: 1200 mm
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 1500 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 1500 Litern und einem Betriebsdruck von bis zu 10 bar. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen. Die vertikale Bauweise mit Duo-Flanschanschluss ermöglicht eine flexible und sichere Installation.
