Beschreibung
Reflex Membranbruchmelder MBM II, inklusive Elektrodenrelais, 230V
Der Reflex Membranbruchmelder MBM II ist ein elektromechanisches Zubehör für den Einbau in Membran-Druckausdehnungsgefäße mit entsprechendem Anschluss. Das Gerät umfasst eine Elektrode und ein Elektrodenrelais zur Signalerfassung, das eine zuverlässige Überwachung des Membranstatus ermöglicht. Die Spannungsversorgung erfolgt über 230 V/50 Hz, was eine einfache Integration in bestehende Anlagen erlaubt.
Wie funktioniert der Membranbruchmelder MBM II?

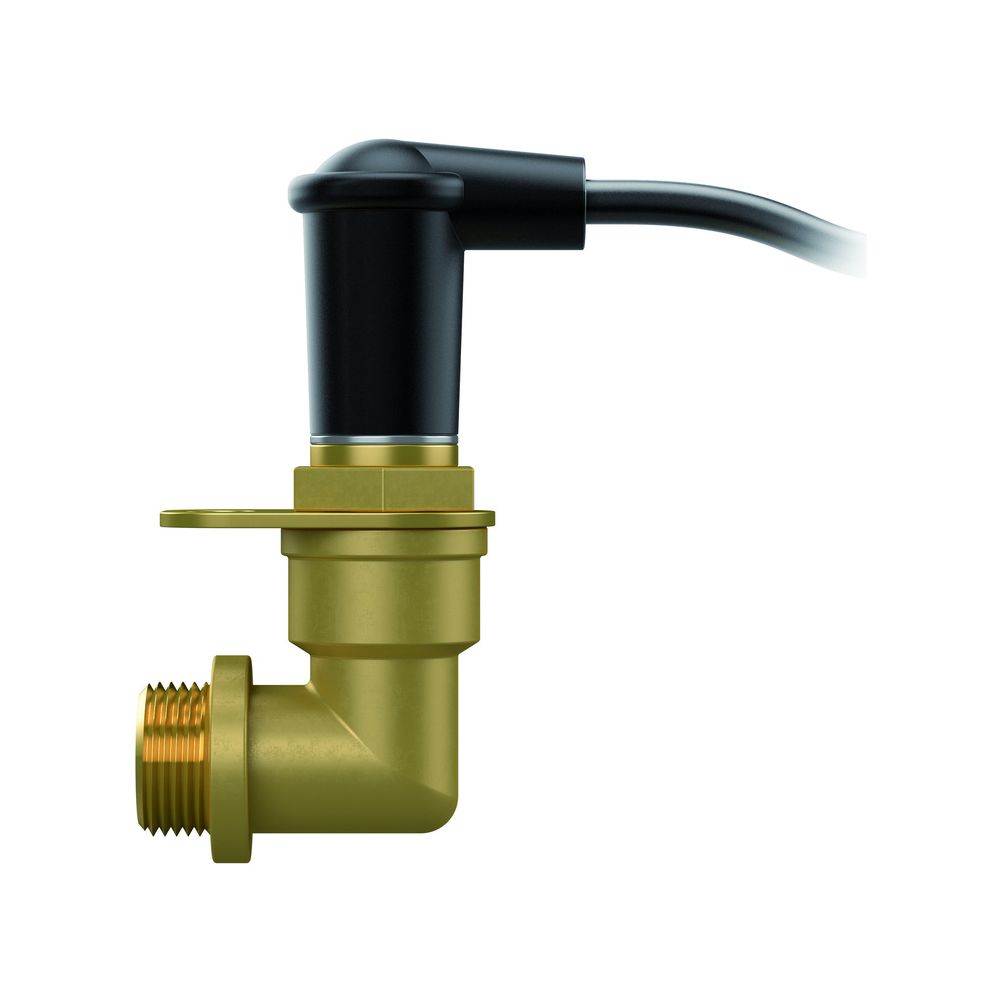

Der Membranbruchmelder MBM II erkennt den Bruch der Membran in Druckausdehnungsgefäßen durch eine Elektrode, die im Gefäß installiert wird. Das Elektrodenrelais wertet das Signal aus und gibt es über einen potenzialfreien Wechslerkontakt weiter. Dadurch kann der Melder an einen bauseitigen Schaltschrank oder eine lokale Steuerung angeschlossen werden, um frühzeitig auf einen Membranbruch hinzuweisen.
Welche Anforderungen bestehen an das Druckausdehnungsgefäß?
Das Druckausdehnungsgefäß muss für den Einbau der Elektrode vorgerüstet sein. Das bedeutet, dass ein entsprechender Anschluss vorhanden sein muss, um die Elektrode sicher und funktional zu integrieren. Ohne diese Vorbereitung ist der Einsatz des Membranbruchmelders nicht möglich.
Wie erfolgt die elektrische Anbindung und Signalerfassung?

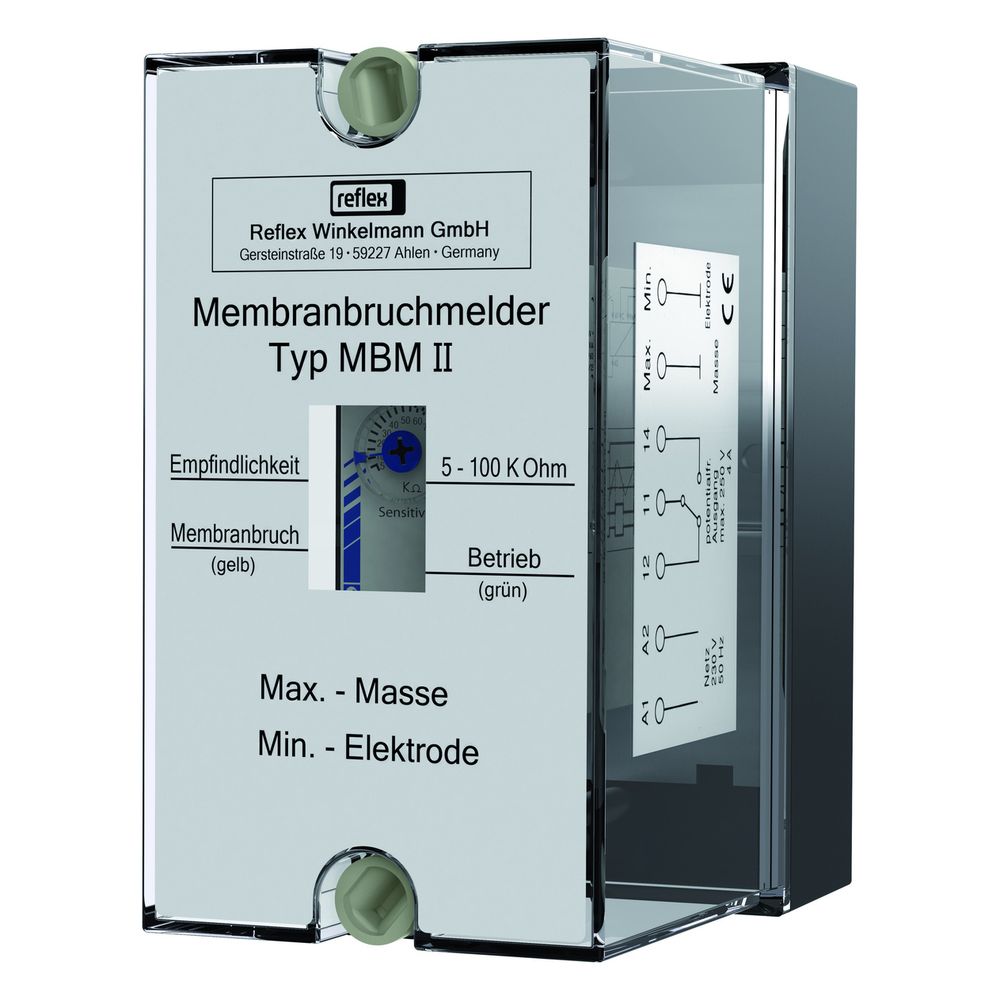

Die Spannungsversorgung des Membranbruchmelders erfolgt mit 230 V bei 50 Hz. Das Elektrodenrelais verfügt über einen potenzialfreien Ausgang in Form eines Wechslerkontakts, der flexibel an verschiedene Steuerungssysteme angeschlossen werden kann. Die Montage des Relais kann entweder im bauseitigen Schaltschrank oder direkt vor Ort erfolgen.
Technische Daten
- Typ: MBM II
- Anschluss elektrisch: 230 V / 50 Hz
- Gewicht: 0,62 kg
- Ausgang: Potenzialfreier Wechslerkontakt
- Einsatzbereich: Membran-Druckausdehnungsgefäße mit Elektrodenanschluss
Der Reflex Membranbruchmelder MBM II ermöglicht eine zuverlässige Überwachung von Membran-Druckausdehnungsgefäßen. Mit seiner 230-V-Spannungsversorgung und dem potenzialfreien Wechslerkontakt ist er flexibel in bestehende Anlagen integrierbar. Das Gerät unterstützt die frühzeitige Erkennung von Membranbrüchen und trägt so zur Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Sonstiges Zubehör |
| Hersteller-Produktgruppe | Sonstiges Zubehör |
| Hersteller-Artikelnummer | 7857700 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7857700 |
| EAN-13 | 4036705016370 |
| Ersatzteil | nein |
| Gewicht | 0,75 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
