Beschreibung
Reflex WD Ausdehnungsgefäß MAG Wasserschlagdämpfer, 10 bar, Weiß
Der Reflex WD Ausdehnungsgefäß MAG Wasserschlagdämpfer ist ein weißes Membran-Druckausdehnungsgefäß, das speziell zur Dämpfung von Wasserschlägen in Wasserleitungen bis 1/2 Zoll entwickelt wurde. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Betriebstemperatur von 70 °C eignet sich dieses Gerät besonders für den Einsatz vor Waschmaschinen, Geschirrspülern oder Kombiheizgeräten mit schnellschließenden Armaturen. Die Konstruktion entspricht der Druckgeräterichtlinie 2014/68/EU und bietet eine zuverlässige Lösung zur Reduzierung von Druckstößen in Rohrsystemen.
Wie funktioniert der Reflex WD Wasserschlagdämpfer?
Der Reflex WD Wasserschlagdämpfer arbeitet mit einer nicht tauschbaren Halbmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran wirkt als Druckpolster und dämpft so die durch schnellschließende Armaturen verursachten Wasserschläge effektiv ab. Das Gefäß ist mit einem Edelstahl-Gewindeanschluss ausgestattet, der eine sichere und dauerhafte Verbindung in der Wasserleitung sicherstellt.
Für welche Anwendungen ist der Wasserschlagdämpfer geeignet?
Das Gerät ist für den Einsatz in Wasserleitungen mit einem Nenndurchmesser von 1/2 Zoll (15 mm) konzipiert und eignet sich insbesondere für Haushaltsgeräte wie Waschmaschinen und Geschirrspüler sowie für Kombiheizgeräte. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen. Die horizontale und vertikale Platzierung ist möglich, was flexible Installationsmöglichkeiten bietet.
Welche technischen Eigenschaften zeichnen das Ausdehnungsgefäß aus?

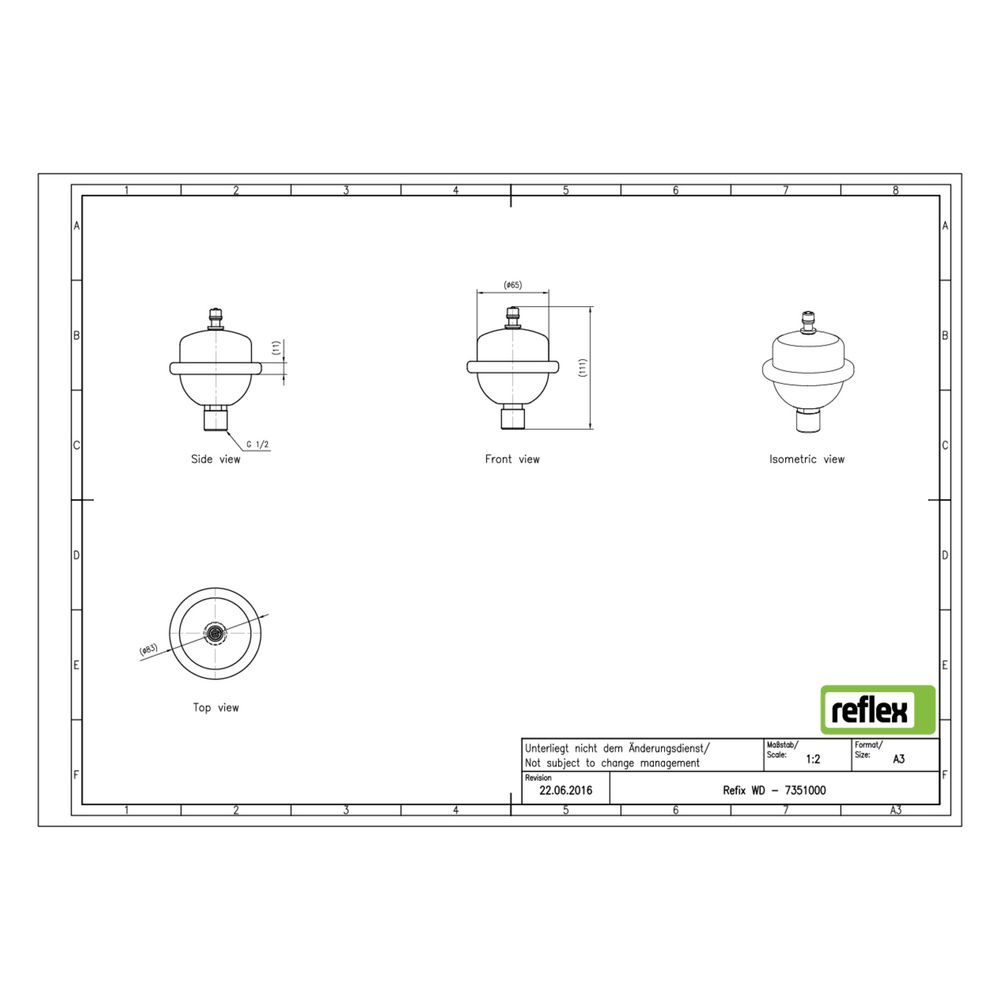

Der Reflex WD Wasserschlagdämpfer ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und verfügt über einen Vordruck von 3,5 bar. Die Membran ist nach DIN EN 13831 gefertigt und nicht austauschbar. Die Bauhöhe beträgt 111 mm, der Durchmesser 83 mm und das Kippmaß 129 mm. Das Gefäß ist in Weiß gehalten und verfügt über keinen integrierten Manometer, Sicherheitsventil oder Befestigungsmaterial.
Technische Daten
- Maximaler Arbeitsdruck: 10 bar
- Maximale Betriebstemperatur: 70 °C
- Vordruck: 3,5 bar
- Nenndurchmesser Ausdehnungsanschluss: 1/2 Zoll (15 mm)
- Durchmesser: 83 mm
- Bauhöhe: 111 mm
- Kippmaß: 129 mm
- Membranmaterial: Butylkautschuk (IIR)
- Anschluss: Außengewinde (metrisch) aus Edelstahl
- Farbe: Weiß
- Platzierung: horizontal und vertikal möglich
Der Reflex WD Ausdehnungsgefäß MAG Wasserschlagdämpfer bietet eine effektive Lösung zur Reduzierung von Wasserschlägen in Rohrleitungen mit einem maximalen Betriebsdruck von 10 bar und einer Betriebstemperatur bis 70 °C. Die robuste Membrankonstruktion und der Edelstahlanschluss sorgen für eine langlebige und sichere Installation in Haushaltsgeräten und Kombiheizungen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Wasserschlagdämpfer WD |
| Hersteller-Produktgruppe | Wasserschlagdämpfer WD |
| Hersteller-Artikelnummer | 7351000 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7351000 |
| Bauhöhe | 111,00 |
| Durchmesser | 83,00 |
| EAN-13 | 4036705005374 |
| Farbe | weiß |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 0,5 kg |
| Kippmaß | 129,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1/2 Zoll (15) |
| Platzierung horizontal | ja |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 21,30 |
| Vordruck | 3,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
