Reflex Ausdehnungsgefäß MAG F 24, 24l, 3 bar, Weiß

Der Reflex Ausdehnungsgefäß MAG F 24 ist ein Membran-Druckausdehnungsgefäß mit einem Volumen von 24 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich besonders für den Einsatz an Wandkesseln. Das Gefäß ist in Weiß gehalten und zeichnet sich durch seine platzsparende Flachformbauweise aus, die eine vertikale Montage ermöglicht.

Wie ist das Reflex MAG F 24 konstruiert und welche Normen erfüllt es?

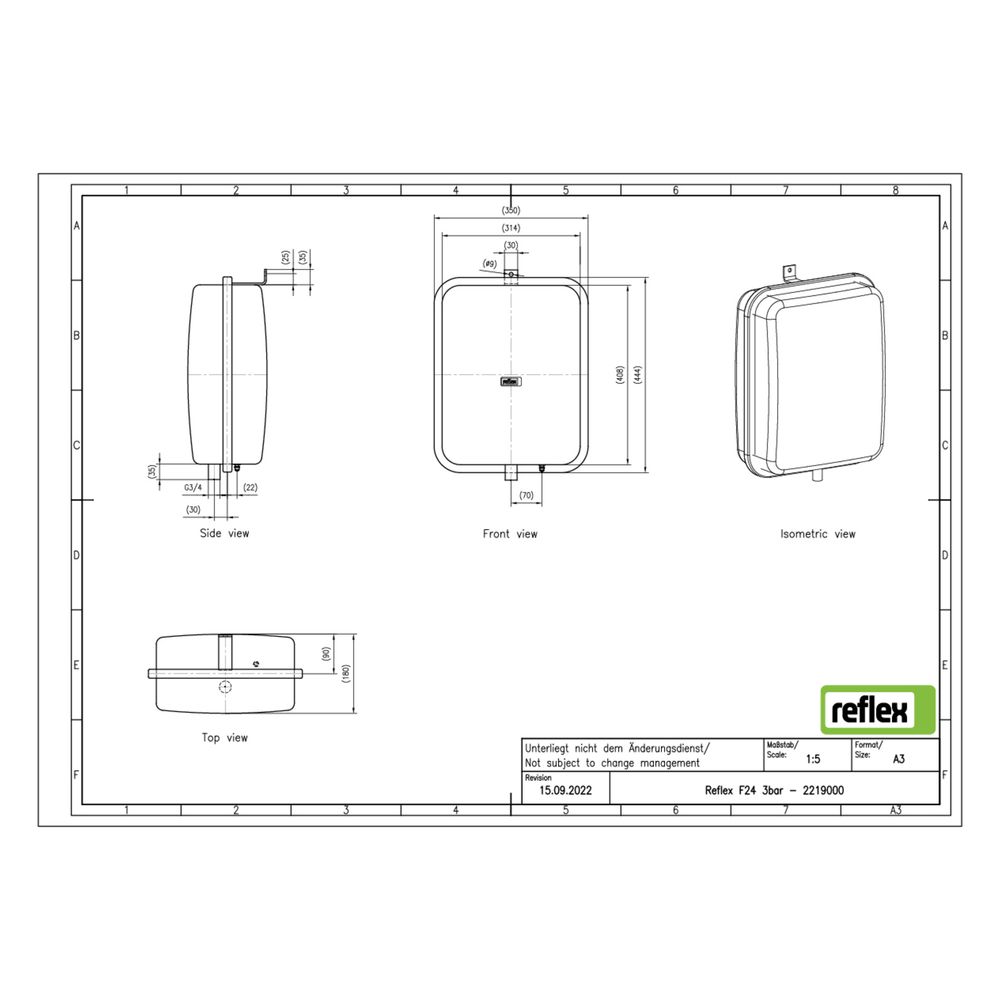

Das Ausdehnungsgefäß Reflex F 24 ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine nicht tauschbare Halbmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Die Flachformbauweise sorgt für eine kompakte Bauhöhe von 444 mm und ermöglicht eine vertikale Platzierung.

Für welche Anwendungen und Medien ist das Reflex Ausdehnungsgefäß geeignet?

Das Reflex MAG F 24 ist für den Einsatz in Zentralheizungen sowie in Kühlwassersystemen geeignet. Es ist nicht für Leitungswasser ausgelegt, sondern für Systeme mit Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent Glykol. Die zulässige Systemtemperatur liegt bei maximal 120 °C, die maximale Betriebstemperatur bei 70 °C. Im Dauerbetrieb kann das Medium Temperaturen von -10 °C bis 70 °C aufweisen. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 3/4 Zoll (20 mm), passend für metrische Außengewinde.

Welche Ausstattungsmerkmale und Anschlussmöglichkeiten bietet das Gefäß?

Das Reflex F 24 verfügt über Gewindeanschlüsse mit einem Rohraußendurchmesser von 26,9 mm. Ab einem Volumen von 18 Litern ist das Gefäß mit einer Befestigungslasche ausgestattet, die eine sichere Montage an der Wandkesselanlage ermöglicht. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet und besitzt keine Füße oder feste Wandstütze. Der Vordruck beträgt 1 bar, der maximale Arbeitsdruck 3 bar.

Technische Daten

• Volumen: 24 l
• Maximaler Betriebsdruck: 3 bar
• Farbe: Weiß
• Bauhöhe: 444 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Vordruck: 1 bar
• Platzierung: Vertikal

Das Reflex Ausdehnungsgefäß MAG F 24 bietet eine zuverlässige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem Volumen von 24 Litern, der robusten Membrankonstruktion und der kompakten Bauform ist es besonders für Wandkessel geeignet und unterstützt eine sichere und effiziente Systemfunktion bei einem maximalen Betriebsdruck von 3 bar.
