Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 10 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR). Die Membran entspricht der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831 und DIN 4807 T5. Innen und außen ist das Gefäß mit einer langlebigen Epoxidharzbeschichtung nach KTW-A ausgeführt, die den hygienischen Anforderungen für Trinkwasser gerecht wird. Die Konstruktion teilt das Gefäß in einen Wasser- und einen Gasraum, wobei der Gasraum als Druckpolster dient.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 65 mit Durchströmungseinrichtung, der eine exzellente Leistungsanpassung ermöglicht. Es ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Die Bauweise erlaubt eine vertikale Aufstellung, unterstützt durch Füße.
Für welche Anwendungen und Medien ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für Heizungs- oder Kühlanlagen geeignet. Es ist für den Betrieb mit Leitungswasser zugelassen und nicht für Glykolmischungen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Die Druckstufe des Flansches beträgt PN 16, der maximale Arbeitsdruck 10 bar.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Reflex Refix DT Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

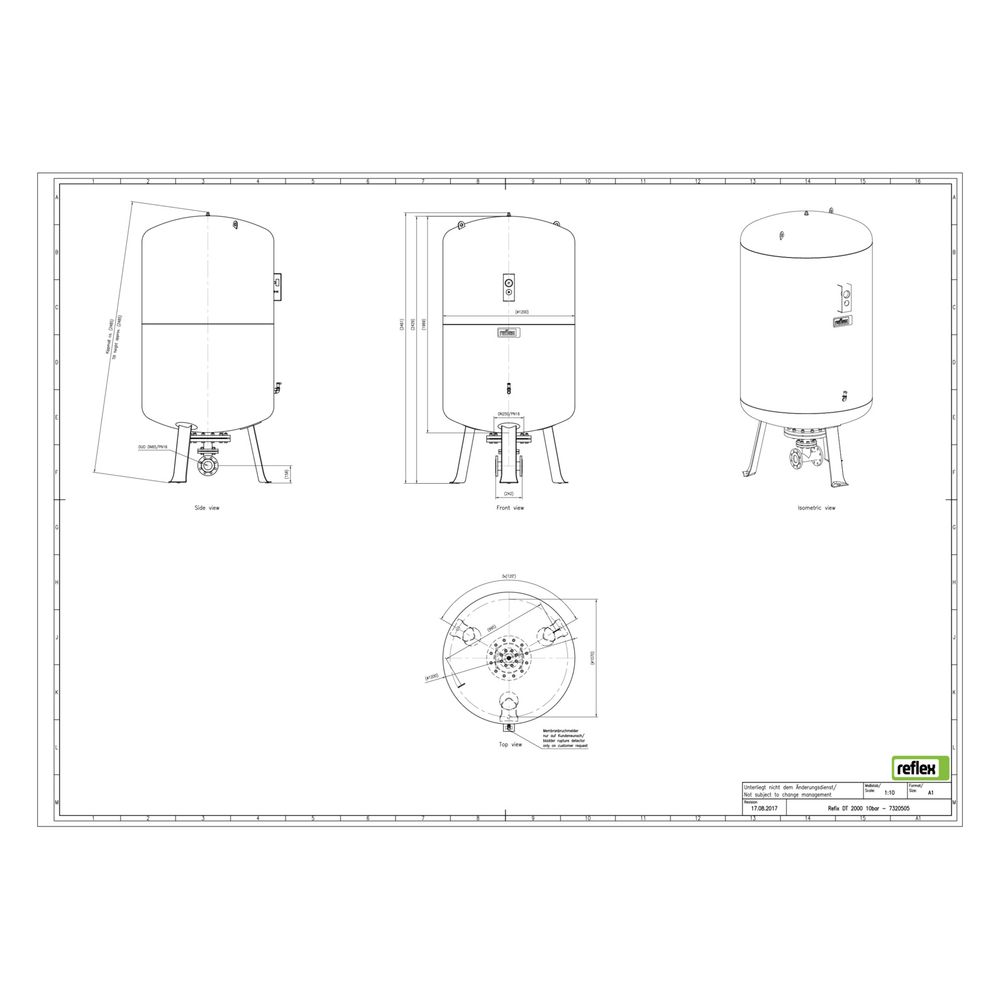

- Bauhöhe: 2439 mm
- Durchmesser: 1200 mm
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Aufstellung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 überzeugt durch seine hygienische Bauweise, die hohe Anpassungsfähigkeit dank Duo-Flanschanschluss und die robuste Membran aus Butylkautschuk. Mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für den Einsatz in Kaltwasseranlagen geeignet und erfüllt dabei strenge Normen und Zulassungen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7320505 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7320505 |
| Bauhöhe | 2439,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705065828 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 711,5 kg |
| Kippmaß | 2501,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
