Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 16 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 400 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 50 mit Durchströmungseinrichtung und ist nach aktuellen europäischen Normen und Richtlinien gefertigt.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und verfügt über Füße für eine stabile Aufstellung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 50 und einem Rohraußendurchmesser von 60,30 mm.
Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Gefäß ist durchströmt, was eine besonders hohe Hygiene sicherstellt. Es ist mit einem Duo-Flanschanschlussstück inklusive Durchströmungseinrichtung ausgestattet. Zusätzlich sind ein Manometer und ein Vordruckventil durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Die Flowjet-Durchströmungsarmatur ist bis zu einer Rohrgröße von Rp 1 1/4' integriert und ermöglicht Absperrung und Entleerung. Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen.
Welche Normen und Zulassungen erfüllt das Reflex Refix DT Ausdehnungsgefäß?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen ausgelegt. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist für Leitungswasser zugelassen und nicht für Glykolmischungen geeignet.
Technische Daten
- Nennvolumen: 400 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 50, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 4 bar

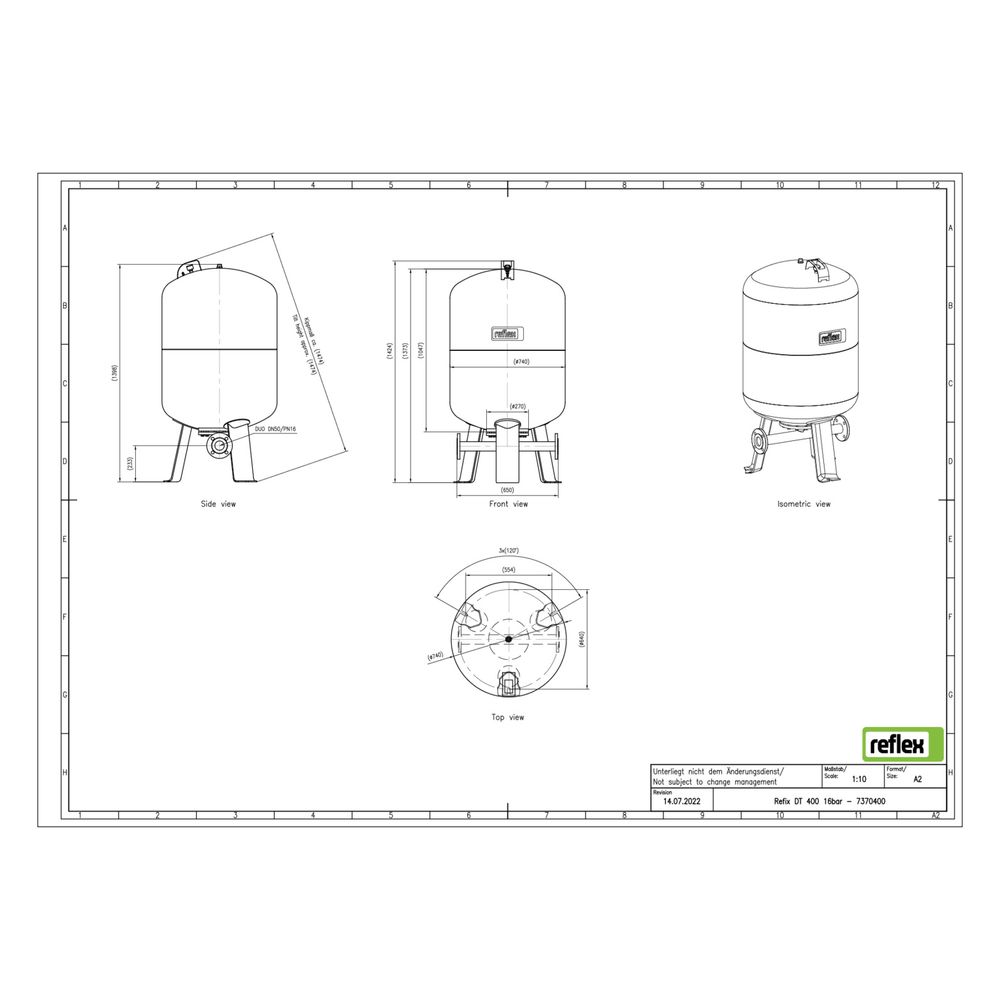

- Bauhöhe: 1415 mm
- Durchmesser: 740 mm
- Kippmaß: 1455 mm
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
- Geeignet für Leitungswasser: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 400 bietet eine hygienische und zuverlässige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 16 bar. Die hochwertige Membran und die robuste Beschichtung sorgen für Langlebigkeit und Sicherheit im Betrieb. Die Ausstattung mit Manometer, Vordruckventil und Duo-Flanschanschluss ermöglicht eine einfache Integration und Wartung in Trinkwasseranlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370400 |
| Bauhöhe | 1415,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705078293 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 125 kg |
| Kippmaß | 1455,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
