Reflex Refix DT Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 16 bar, Duo-Flansch DN 80

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung verfügt über einen Duo-Flansch DN 80 und ist mit einer durchströmten Membran ausgestattet, die den Wasser- und Gasraum trennt.

Wie sichert das Refix DT die Hygiene und Sicherheit im Trinkwassersystem?

Das durchströmte Membran-Druckausdehnungsgefäß ist nach den Richtlinien DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Anforderungen W 270 und KTW-C geprüft. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was eine langlebige Epoxidharzbeschichtung sicherstellt. Das Gefäß ist SVGW geprüft und zugelassen, wodurch es den Anforderungen an Trinkwasserhygiene gerecht wird. Für Anlagen in der Schweiz ist keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI bei (PSV * VN kleiner oder gleich 3.000 bar * Liter) erforderlich.

Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem Duo-Flanschanschluss DN 80 ausgestattet, der eine Durchströmungseinrichtung integriert. Für Rohranschlüsse steht ein Außengewinde (metrisch) zur Verfügung, wobei der Duo-Flansch als vorrangiger Anschluss gilt. Das Gerät verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden. Die Platzierung ist vertikal vorgesehen, und das Gefäß ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial oder Sicherheitsventil.

Für welche Einsatzbereiche und Medien ist das Reflex Refix DT geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen bestimmt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für Glykolmischungen geeignet. Die maximale Druckstufe des Flansches beträgt PN 16, und der Vordruck ist auf 4 bar eingestellt.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Vordruck: 4 bar
• Farbe: grün

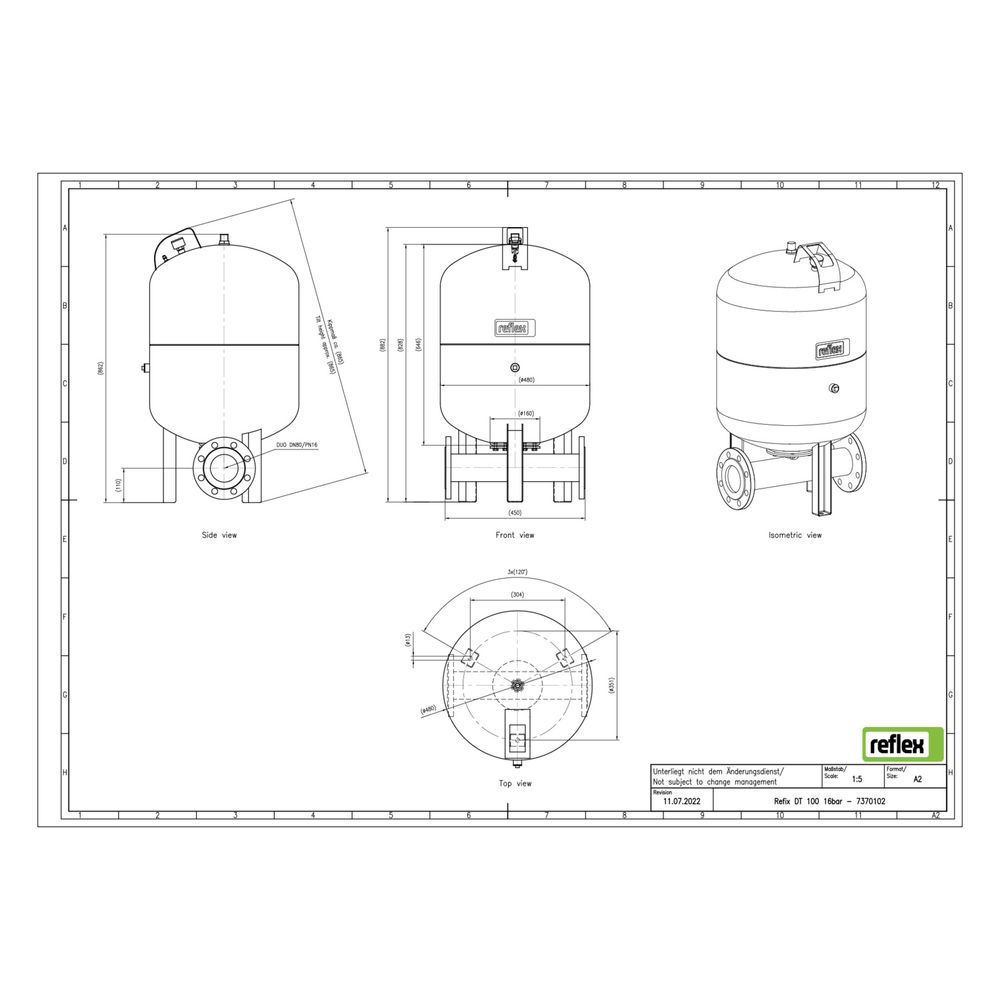

• Bauhöhe: 834 mm
• Durchmesser: 480 mm
• Kippmaß: 865 mm
• Platzierung: vertikal

Das Reflex Refix DT Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Kaltwasseranlagen mit einem Nennvolumen von 100 Litern und einem Betriebsdruck von bis zu 16 bar. Die hygienisch geprüfte Membran und die robuste Bauweise sorgen für eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Wasserversorgungsanlagen.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß MAG 100
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
