Reflex Refix DC Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 10 bar, Blau

Das Reflex Refix DC Ausdehnungsgefäß MAG 600 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Das Gefäß ist in Blau ausgeführt und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine nicht tauschbare Halbmembran nach DIN EN 13831.

Für welche Anwendungen ist das Refix DC Ausdehnungsgefäß geeignet?

Das Refix DC Ausdehnungsgefäß ist für den Einsatz in Wasserversorgungsanlagen vorgesehen, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die Konstruktion mit einer nicht tauschbaren Halbmembran und korrosionsgeschützten, wasserberührenden Teilen sorgt für eine lange Lebensdauer in diesen speziellen Systemen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß besitzt eine nicht durchströmte Membran, die den Innenraum in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran besteht aus Butylkautschuk (IIR) und ist nicht austauschbar. Die Außenbeschichtung des Behälters ist aus langlebigem Epoxidharz, das korrosionsschützende Eigenschaften aufweist. Das Gefäß ist vertikal aufstellbar und mit Füßen ausgestattet, die eine stabile Platzierung ermöglichen.

Welche technischen Anschlussmöglichkeiten und Maße sind vorhanden?

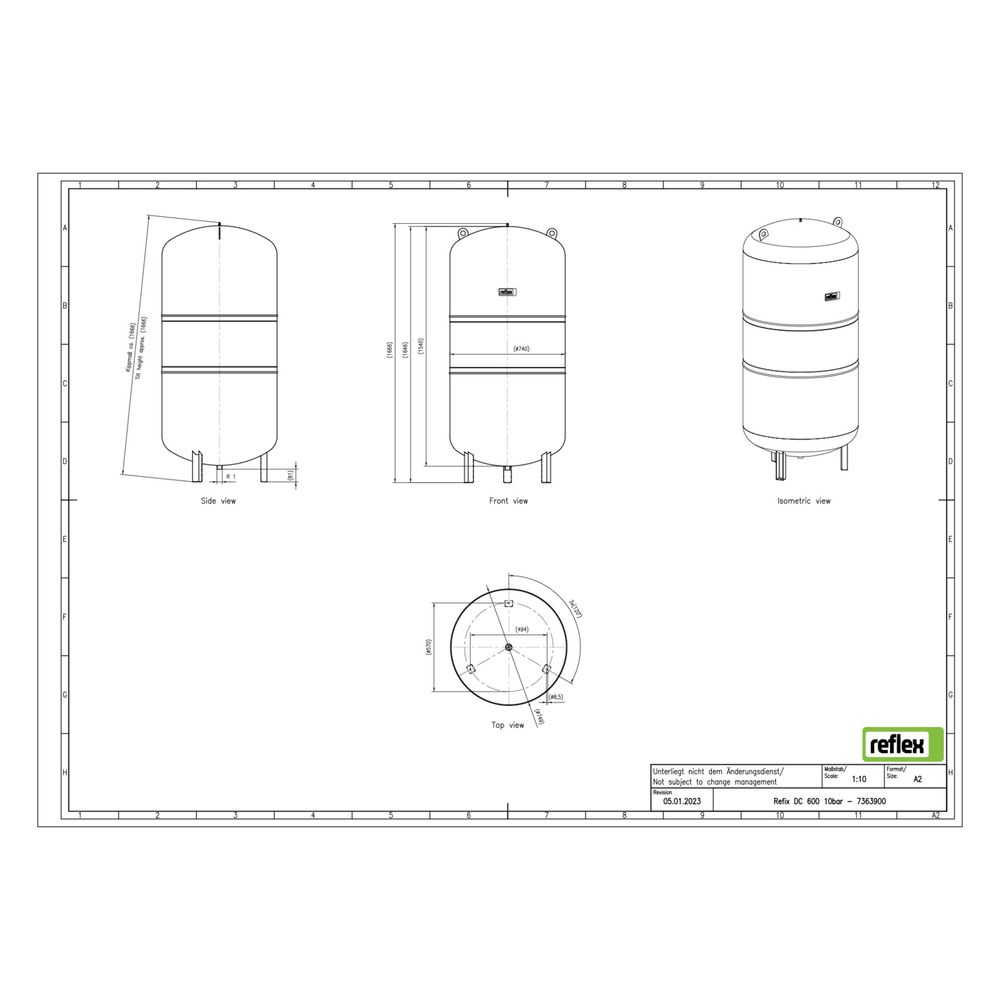

Das Ausdehnungsgefäß verfügt über einen Anschluss mit metrischem Außengewinde und einem Nenndurchmesser von 1 Zoll (25 mm). Der Rohraußendurchmesser des Ausdehnungsanschlusses beträgt 33,7 mm. Die Bauhöhe des Gefäßes liegt bei 1629 mm, der Durchmesser bei 749 mm und das Kippmaß bei 1638 mm. Es ist ausschließlich für den vertikalen Einbau vorgesehen.

Welche Betriebsparameter und Zulassungen gelten für das Refix DC 600?

Das Gefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann mit einer Glykol-Mischung von bis zu 50 Prozent betrieben werden. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Ausdehnungsgefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist gemäß dieser Richtlinie zugelassen. Es besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal VN kleiner oder gleich 3000 bar mal Liter entspricht.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 1629 mm
• Durchmesser: 749 mm
• Kippmaß: 1638 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranmaterial: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %

Das Reflex Refix DC Ausdehnungsgefäß MAG 600 bietet eine robuste und langlebige Lösung für spezielle Wasserversorgungsanlagen mit einem Nennvolumen von 600 Litern und einem Betriebsdruck von bis zu 10 bar. Die Kombination aus korrosionsgeschützter Epoxidharzbeschichtung und der nicht tauschbaren Halbmembran sorgt für eine zuverlässige Funktion in Feuerlösch-, Betriebswasser- und Fußbodenheizungsanlagen.
