Reflex Refix DE Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 1500 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlanwendungen geeignet. Die wasserberührenden Teile sind korrosionsgeschützt, was den Einsatz in Systemen mit erhöhten Anforderungen an den Korrosionsschutz ermöglicht.

Wie ist die Membran des Ausdehnungsgefäßes gestaltet?

Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt. Die Membran ist für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent geeignet.

Welche Ausstattungsmerkmale und Schutzfunktionen bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Manometer ausgestattet, das durch einen Metallbügel geschützt ist. Ebenso ist das Vordruckventil durch einen Metallbügel gesichert. Ab einem Volumen von 50 Litern ist das Gefäß mit Füßen versehen, die eine stabile vertikale Platzierung ermöglichen. Befestigungslaschen sind nur bei kleineren Gefäßen mit 33 Litern vorhanden.

Welche technischen Eigenschaften und Maße hat das Refix DE 1500?

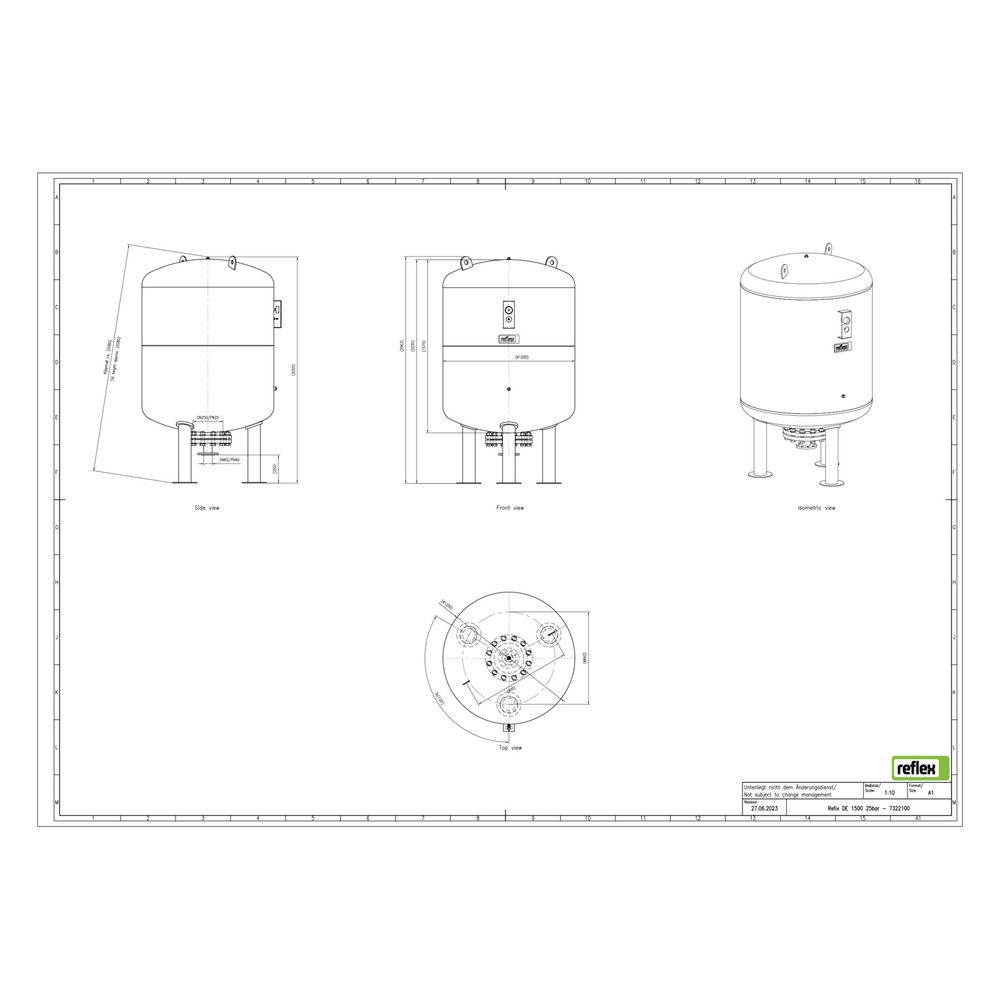

Das Gefäß hat eine Bauhöhe von 2071 mm und einen Durchmesser von 1200 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Der Vordruck ist auf 2 bar eingestellt, und die Druckstufe des Flansches entspricht PN 40. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für den vertikalen Einbau vorgesehen und verfügt über ein metrisches Außengewinde als Anschluss.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Betriebsdruck: 25 bar
• Membranmaterial: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Bauhöhe: 2071 mm
• Durchmesser: 1200 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: vertikal mit Füßen
• Anschluss: Außengewinde (metrisch)

Das Reflex Refix DE Ausdehnungsgefäß MAG 1500 bietet eine robuste und korrosionsgeschützte Lösung für spezielle Wassersysteme. Die tauschbare Vollmembran und der hohe maximale Betriebsdruck von 25 bar machen es zu einer flexiblen und langlebigen Komponente für Feuerlösch-, Betriebswasser- und Heizungsanlagen.
