Reflex Refix DE Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 25 bar, tauschbare Membran, mit Füßen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 400 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.
Für welche Anwendungen ist das Refix DE 400 geeignet?
Das Refix DE 400 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt, und die langlebige Epoxidharzbeschichtung sorgt für eine hohe Beständigkeit.
Wie ist das Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die Membran besteht aus Butylkautschuk (IIR). Das Ausdehnungsgefäß ist nicht durchströmt und besitzt Füße für die vertikale Aufstellung. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 50.
Welche Schutz- und Ausstattungsmerkmale bietet das Gefäß?
Das Refix DE 400 ist mit einer langlebigen Epoxidharzbeschichtung versehen, die die wasserberührenden Teile vor Korrosion schützt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, wobei bei diesem Modell kein Manometer integriert ist. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 % geeignet.
Welche technischen Anforderungen und Normen erfüllt das Gefäß?

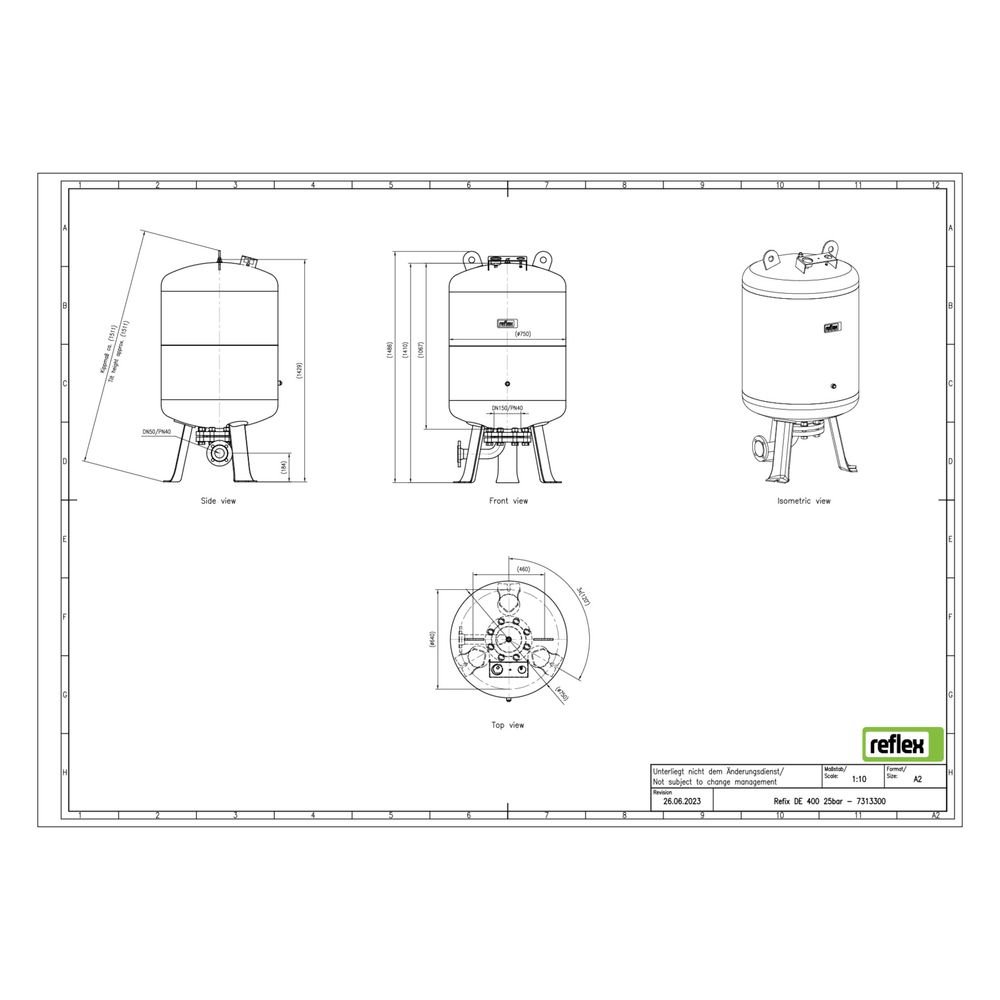

Das Ausdehnungsgefäß entspricht der DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Es ist für eine maximale Mediumtemperatur von -10 bis 70 °C ausgelegt und besitzt eine Druckstufe am Flansch von PN 40. Die Bauhöhe beträgt 1423 mm, der Durchmesser 750 mm, und das Kippmaß liegt bei 1471 mm.
Technische Daten
- Nennvolumen: 400 l
- Maximaler Betriebsdruck: 25 bar
- Membranwerkstoff: Butylkautschuk (IIR)
- Anschluss: Außengewinde (metrisch), DN 50
- Bauhöhe: 1423 mm
- Durchmesser: 750 mm
- Kippmaß: 1471 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Druckstufe Flansch: PN 40
- Mit Füßen: ja
- Tauschbare Membran: ja
Das Reflex Refix DE Ausdehnungsgefäß MAG 400 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine tauschbare Vollmembran und stabile Bauweise.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7313300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7313300 |
| Bauhöhe | 1423,00 |
| Druckstufe Flansch | PN 40 |
| Durchmesser | 750,00 |
| EAN-13 | 4036705001932 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 270 kg |
| Kippmaß | 1471,00 |
| Max Arbeitsdruck | 25,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
