Reflex Refix DT Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 16 bar, Duo-Flansch DN 50

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 50 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß ist ein durchströmtes Membran-Druckausdehnungsgefäß, das durch eine austauschbare Vollmembran aus Butylkautschuk (IIR) in Wasser- und Gasraum unterteilt ist. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie DIN EN 13831 und DIN 4807 T5. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung nach KTW-A, die den hygienischen Standard unterstützt. Das Gefäß ist mit einem Duo-Flanschanschlussstück mit integrierter Durchströmungseinrichtung ausgestattet, was eine optimale Leistungsanpassung ermöglicht.

Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Refix DT verfügt über eine Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung bei kleineren Anschlussgrößen bis Rp 1 1/4'. Ab DN 50 ist der Duo-Flansch mit Durchströmungseinrichtung integriert. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und wurde nach den Richtlinien der Druckgeräterichtlinie 2014/68/EU sowie weiteren Normen gebaut und geprüft.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen ausgelegt. Es ist speziell für Kaltwasseranlagen konzipiert und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die hygienische Konstruktion und die geprüfte Membran ermöglichen eine sichere Nutzung in Großanlagen, bei denen hohe Anforderungen an die Wasserqualität bestehen.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Die Membran ist nach DIN 4807 T5, KTW-C und W 270 geprüft und verfügt über die DVGW-Registriernummer NW-0411AT2534. Das Produkt ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei den angegebenen Betriebsparametern.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 50, Außengewinde (metrisch)

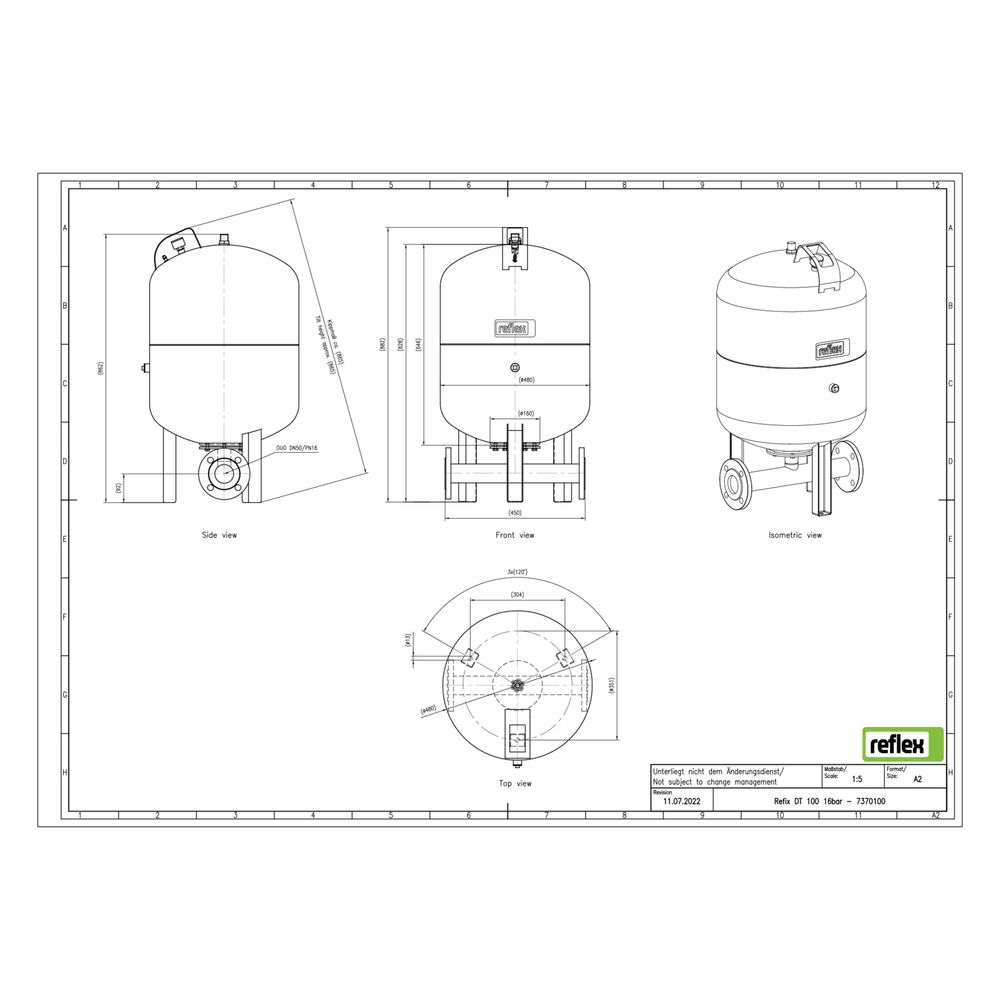

• Bauhöhe: 834 mm
• Durchmesser: 480 mm
• Kippmaß: 865 mm
• Vordruck: 4 bar
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: grün
• Mit Manometer: ja
• Mit Füßen: ja
• Geeignet für Leitungswasser: ja
• Druckstufe Flansch: PN 16

Das Reflex Refix DT Ausdehnungsgefäß MAG 100 bietet eine hygienische und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 100 Litern und einem maximalen Betriebsdruck von 16 bar. Die hochwertige Membran und die geprüfte Konstruktion ermöglichen eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
