Reflex Refix DE Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 10 bar ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß. Es ist speziell für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen konzipiert, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer langlebigen Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Befestigungslaschen für die vertikale Montage.

Für welche Anwendungen ist das Refix DE 8 geeignet?

Das Ausdehnungsgefäß ist ideal für Wasserversorgungsanlagen mit erhöhten Anforderungen an den Korrosionsschutz, wie Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen. Es ist nicht für den Einsatz in Trinkwasseranlagen oder Zentralheizungen vorgesehen. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß besitzt eine Vollmembran, die das Wasser- und Gasvolumen trennt und für einen dauerhaften Druckausgleich sorgt. Die Membran ist bei diesem 8-Liter-Modell fest verbaut und nicht austauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen, um die Lebensdauer zu erhöhen.

Welche technischen Merkmale hat das Refix DE 8?

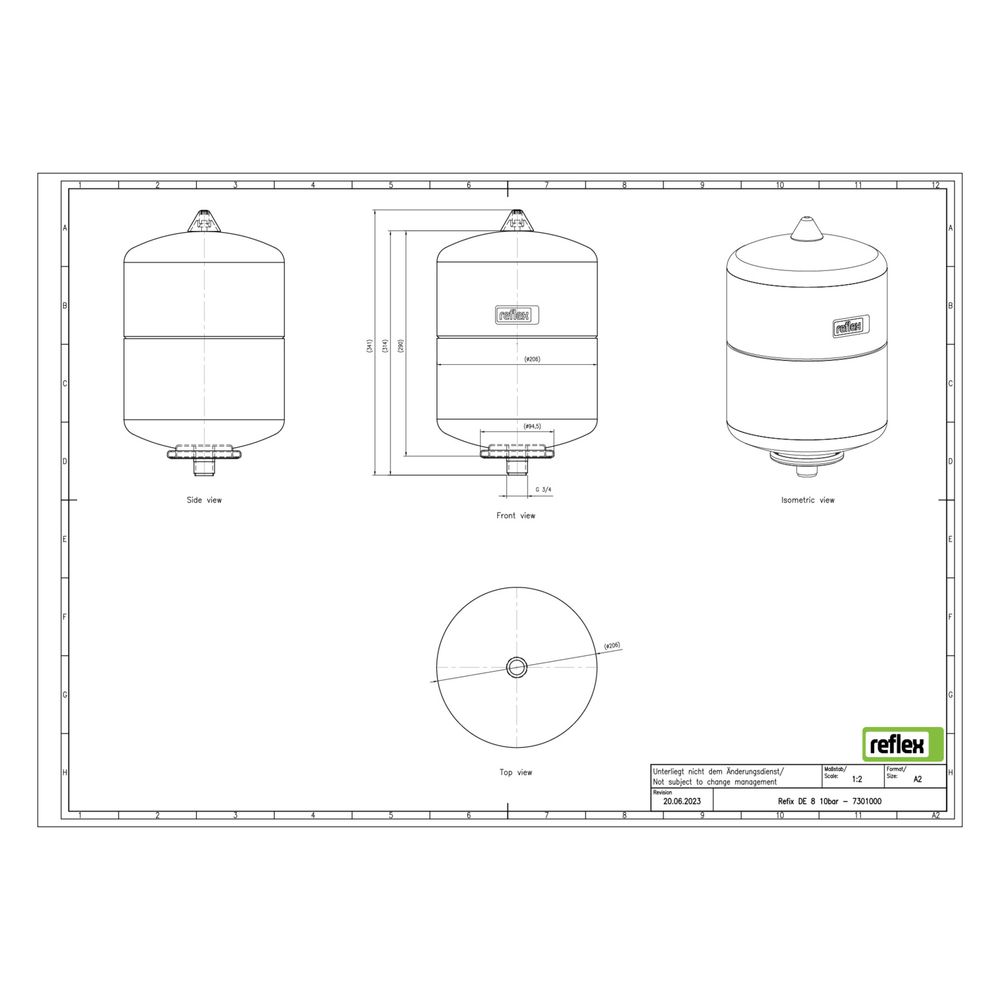

Das Ausdehnungsgefäß hat einen Durchmesser von 206 mm, eine Bauhöhe von 332 mm und ein Kippmaß von 391 mm. Es ist für eine maximale Glykol-Mischung von 50 Prozent geeignet und kann bei Mediumtemperaturen von minus 10 bis 70 Grad Celsius eingesetzt werden. Der Vordruck beträgt 4 bar, der maximale Arbeitsdruck 10 bar. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm.

Wie wird das Ausdehnungsgefäß montiert und betrieben?

Das Gefäß ist für die vertikale Platzierung vorgesehen und verfügt über Befestigungslaschen zur sicheren Anbringung. Es ist nicht mit einem Manometer, Sicherheitsventil oder Befestigungsmaterial ausgestattet. Das Manometer und Vordruckventil sind bei größeren Modellen durch Metallbügel geschützt, bei diesem Modell sind diese Komponenten nicht integriert.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Arbeitsdruck: 10 bar
• Bauhöhe: 332 mm
• Durchmesser: 206 mm
• Kippmaß: 391 mm
• Vordruck: 4 bar
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperaturbereich: -10 bis 70 °C
• Maximale Glykol-Mischung: 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 8 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für den Einsatz in Feuerlösch- und Betriebswassersystemen sowie Fußbodenheizungen geeignet und sorgt durch die Vollmembran für einen zuverlässigen Druckausgleich.
