Reflex Refix DE Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 18 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die den Wasser- und Gasraum trennt, und bietet korrosionsgeschützte wasserberührende Teile sowie eine langlebige Epoxidharzbeschichtung.

Für welche Anwendungen ist das Refix DE 18 geeignet?

Das Refix DE 18 Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder für Leitungswasser geeignet. Die Ausführung mit Vollmembran ermöglicht den Einsatz in Systemen mit Frostschutzmittelzusatz von mindestens 25 bis 50 Prozent.

Wie ist das Ausdehnungsgefäß konstruiert und welche Schutzmerkmale bietet es?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran nach DIN EN 13831, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster teilt. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Das Ausdehnungsgefäß ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt und besitzt einen Vordruck von 4 bar.

Welche Anschluss- und Montageeigenschaften hat das Refix DE 18?

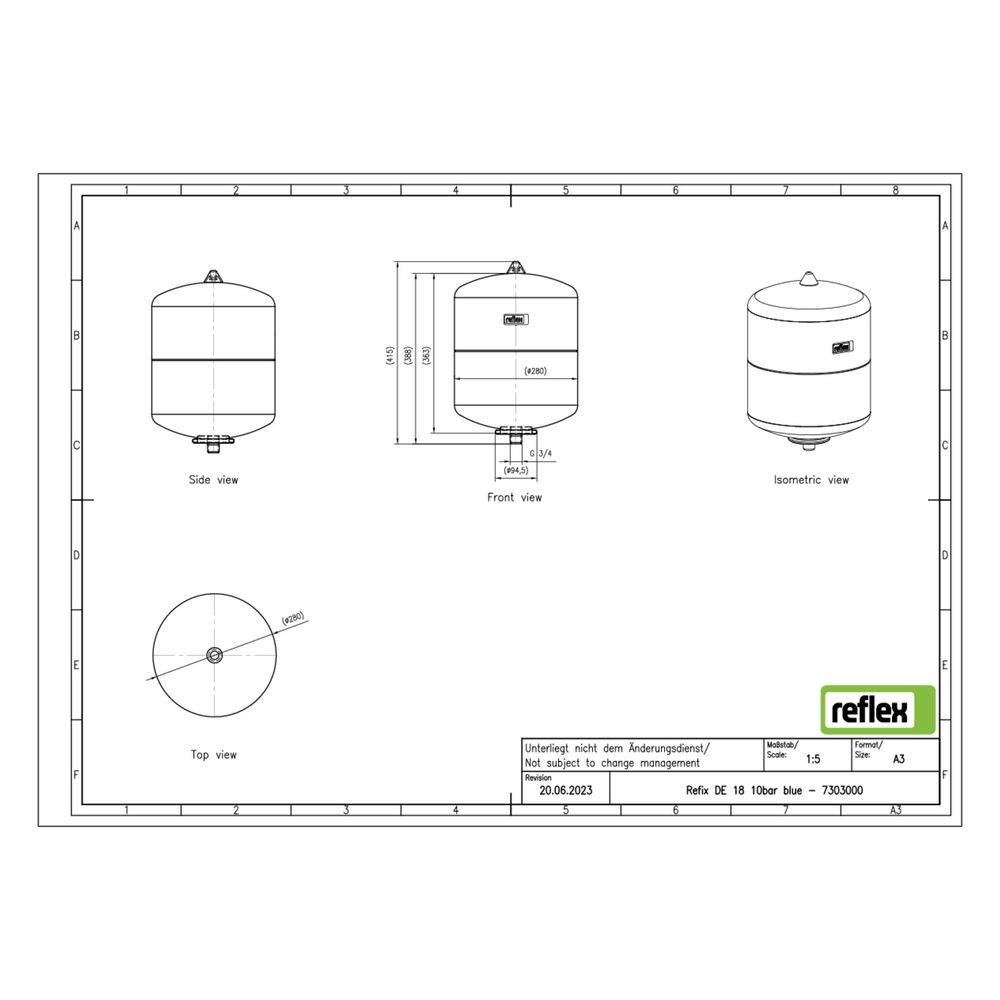

Das Ausdehnungsgefäß ist vertikal platzierbar und verfügt über einen Anschluss mit metrischem Außengewinde in der Größe 3/4 Zoll (20 mm). Es besitzt Befestigungslaschen, jedoch keine Füße oder feste Wandstütze. Manometer und Sicherheitsventil sind nicht integriert. Die Bauhöhe beträgt 407 mm, der Durchmesser 280 mm, und das Kippmaß liegt bei 494 mm.

Welche Normen und Zulassungen gelten für das Produkt?

Das Refix DE 18 ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 18 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau
• Bauhöhe: 407 mm
• Durchmesser: 280 mm
• Kippmaß: 494 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex Refix DE 18 Ausdehnungsgefäß bietet eine langlebige und zuverlässige Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für verschiedene Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die Vollmembran und die korrosionsgeschützten Bauteile sorgen für eine sichere Funktion und lange Lebensdauer.
