Reflex Refix HW Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 10 bar, mit Flanschplatte, tauschbare Membran, Blau

Das Reflex Refix HW Ausdehnungsgefäß MAG 80 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 10 bar. Es wurde speziell für den Einsatz in Hauswasserwerken entwickelt, die nicht in Trinkwassersystemen nach DIN 1988 verwendet werden. Das Gefäß ist blau lackiert und verfügt über eine Flanschplatte zur einfachen Montage einer Druckerhöhungspumpe sowie Füße zur sicheren Bodenaufstellung.

Wie ist das Reflex Refix HW Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß entspricht der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU. Es besitzt eine langlebige Epoxidharzbeschichtung, die die Behälterfläche und alle wasserberührten Teile vor Korrosion schützt. Die Membran aus Butylkautschuk (IIR) teilt das Gefäß in einen Wasser- und einen Gasraum. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Das Gefäß ist für die horizontale Aufstellung mit Füßen vorgesehen und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm).

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Refix HW 80 ist für Hauswasserwerke konzipiert, die nicht in Trinkwassersystemen nach DIN 1988 eingesetzt werden. Es ist nicht für Zentralheizungen oder Kühlsysteme geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist ohne Sicherheitsventil und Manometer ausgestattet und wird ohne Befestigungsmaterial geliefert.

Welche Montage- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit Füßen zur Bodenaufstellung ausgestattet und besitzt eine Flanschplatte, die eine einfache Montage einer Druckerhöhungspumpe ermöglicht. Es ist für die horizontale Platzierung vorgesehen und verfügt über keinen festen Wandstützelement. Der Vordruck ist auf 2 bar eingestellt, der maximale Arbeitsdruck beträgt 10 bar. Die Membran ist austauschbar, was die Wartung erleichtert.

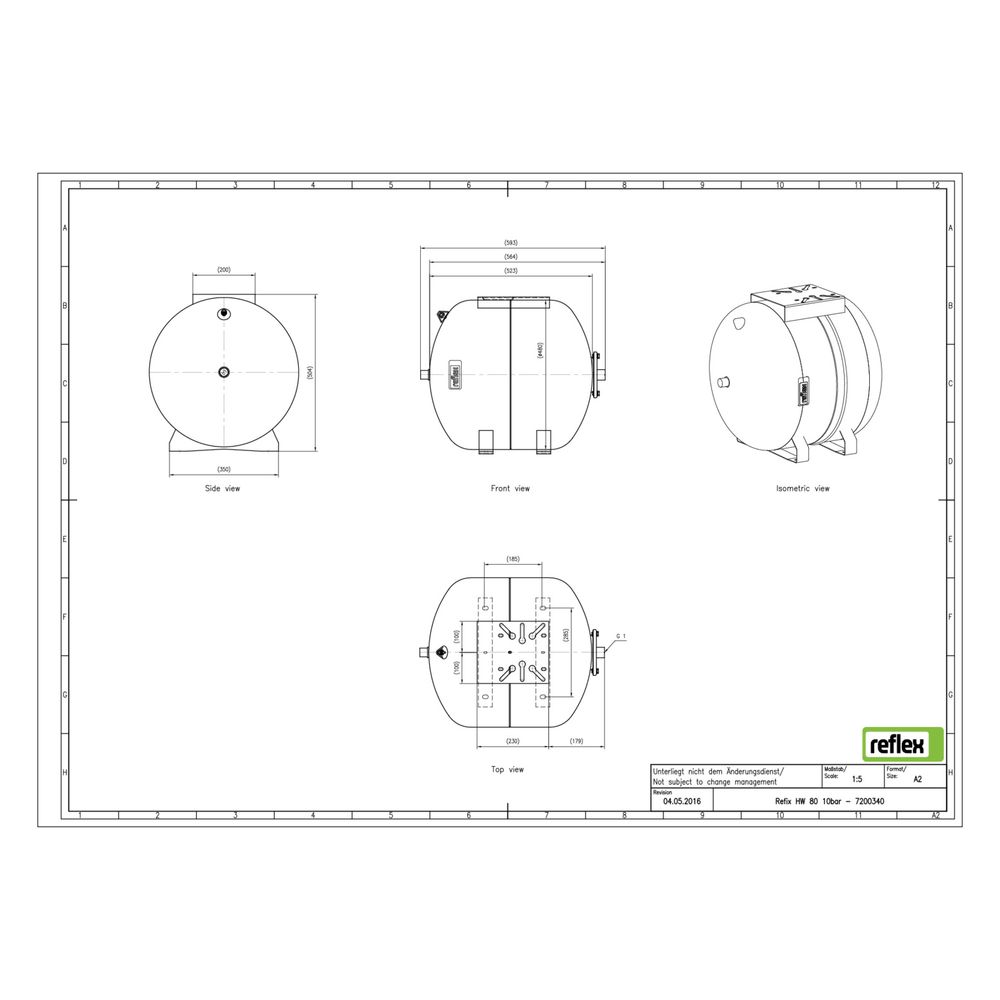

Technische Daten

• Nennvolumen: 80 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Blau
• Bauhöhe: 504 mm
• Durchmesser: 480 mm
• Kippmaß: 696 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm) Nenndurchmesser
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Platzierung: horizontal mit Füßen

Das Reflex Refix HW Ausdehnungsgefäß MAG 80 bietet eine robuste und korrosionsgeschützte Lösung für Hauswasserwerke mit einem Volumen von 80 Litern und einem Betriebsdruck von bis zu 10 bar. Die austauschbare Membran und die Flanschplatte zur einfachen Pumpenmontage erhöhen die Flexibilität und Wartungsfreundlichkeit des Gefäßes.
