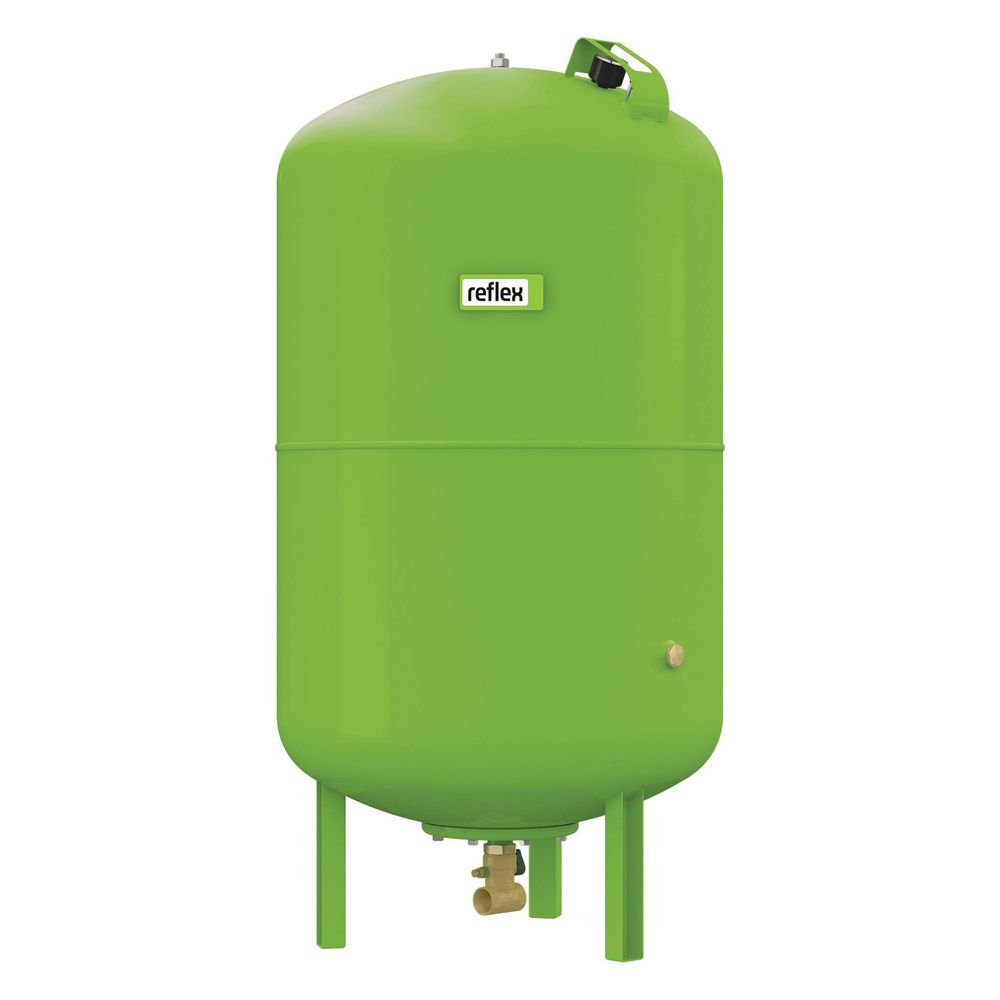

Reflex Refix DT Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, Flowjet G 1 1/4"

Der Reflex Refix DT Ausdehnungsgefäß MAG 500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die integrierte Flowjet-Durchströmungsarmatur mit Außengewinde 1 1/4" sorgt für eine optimale Leistungsanpassung.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270 gefertigt und geprüft ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.

Welche Anschluss- und Ausstattungsmerkmale bietet das Refix DT 500?

Das Ausdehnungsgefäß ist mit einem Außengewindeanschluss (metrisch) in der Größe Rp 1 1/4" (32 mm) ausgestattet. Die Flowjet-Durchströmungsarmatur beinhaltet eine Absperrung und Entleerung, die eine einfache Wartung ermöglicht.

Für welche Anwendungen und Einsatzbedingungen ist das Gefäß geeignet?

Das Refix DT 500 ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Es ist SVGW geprüft und zugelassen und entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Refix DT 500 entspricht den Anforderungen der DIN EN 13831 und VDI 4708 sowie der AD 2000. Die Membran ist nach DIN 4807 T5 gefertigt und geprüft, mit DVGW-Registrierungsnummer NW-0411AT2534. Das Gefäß ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen und erfüllt die hygienischen Anforderungen nach DIN 1988. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei den angegebenen Betriebsparametern.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Betriebsdruck: 10 bar
• Anschlussgröße: Rp 1 1/4" (32 mm)

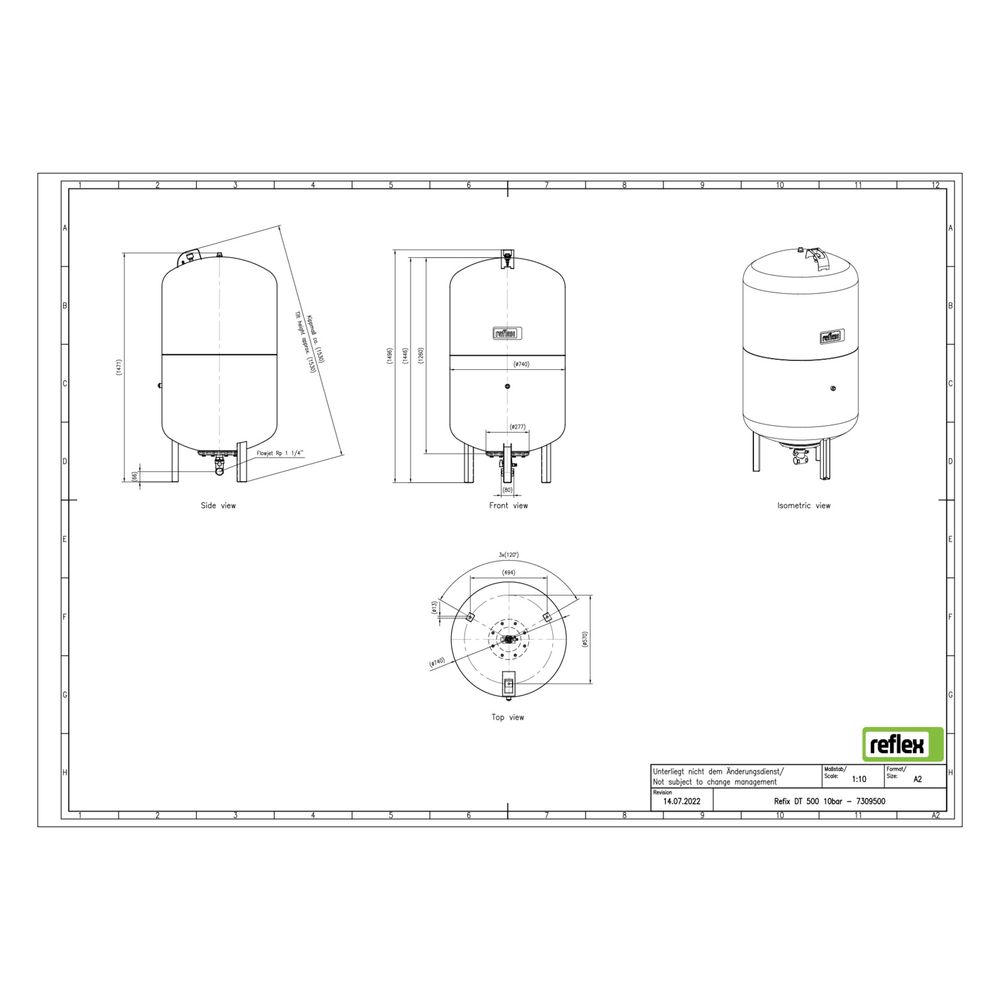

• Bauhöhe: 1475 mm
• Durchmesser: 740 mm
• Kippmaß: 1530 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal
• Mit Manometer: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 500 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 500 Litern und einem maximalen Betriebsdruck von 10 bar. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine zuverlässige Funktion und Anpassung an verschiedene Anlagenbedingungen.
