Reflex Refix DE Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 5000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der korrosionsgeschützten wasserberührenden Teile und der langlebigen Epoxidharzbeschichtung ist es besonders für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Das Gefäß ist nicht durchströmt, was den Einsatz in speziellen Wassersystemen ermöglicht.

Welche Ausstattungsmerkmale und Schutzfunktionen bietet das Gefäß?

Das Ausdehnungsgefäß verfügt über ein Manometer, das durch einen Metallbügel geschützt ist. Ebenso ist das Vordruckventil durch einen Metallbügel gesichert. Die Ausführung ab 50 Litern besitzt Füße für eine sichere vertikale Platzierung. Die wasserberührenden Teile sind korrosionsgeschützt, und die Oberfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist für Frostschutzmittelzusätze von mindestens 25 bis 50 Prozent geeignet.

Welche technischen Anschluss- und Betriebsparameter sind zu beachten?

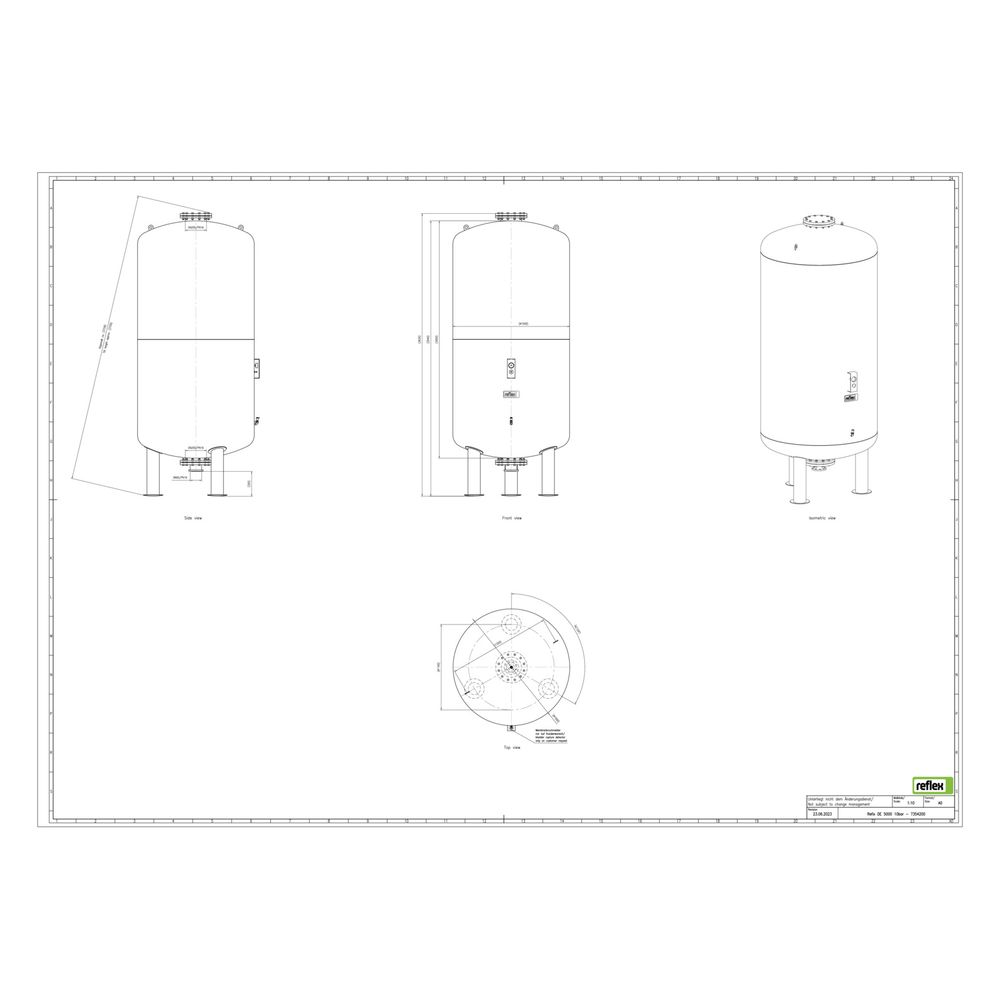

Das Gefäß hat einen Durchmesser von 1500 mm und eine Bauhöhe von 3617 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von DN 65 und einem Rohraußendurchmesser von 76,10 mm. Der maximale Arbeitsdruck beträgt 10 bar, der Vordruck ist auf 2 bar eingestellt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für die vertikale Aufstellung mit Füßen vorgesehen und nicht für den Einsatz in Zentralheizungen oder Kühlanwendungen geeignet.

Technische Daten

• Nennvolumen: 5000 l
• Maximaler Betriebsdruck: 10 bar
• Membranmaterial: Butylkautschuk (IIR)
• Anschluss: Außengewinde (metrisch), DN 65
• Durchmesser: 1500 mm
• Bauhöhe: 3617 mm
• Kippmaß: 3667 mm
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: Blau
• Mit Manometer: Ja
• Mit Füßen: Ja
• Korrosionsschutz: Epoxidharzbeschichtung

Das Reflex Refix DE Ausdehnungsgefäß MAG 5000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet. Die tauschbare Vollmembran und die geschützten Mess- und Regelkomponenten sorgen für eine flexible und sichere Nutzung.
