Reflex Refix DE Ausdehnungsgefäß MAG 4000, Nennvolumen 4000l, 16 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 4000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlöschsysteme, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Durch die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung ist es besonders für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Diese Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche Schutz- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß verfügt über ein Manometer, das durch einen Metallbügel geschützt ist. Ebenso ist das Vordruckventil durch einen Metallbügel gesichert. Die Ausführung ab 50 Litern ist mit Füßen ausgestattet, die eine stabile vertikale Platzierung ermöglichen. Die wasserberührenden Teile sind korrosionsgeschützt, und die Oberfläche ist mit einer langlebigen Epoxidharzbeschichtung versehen.

Welche technischen Eigenschaften und Betriebsbedingungen sind zu beachten?

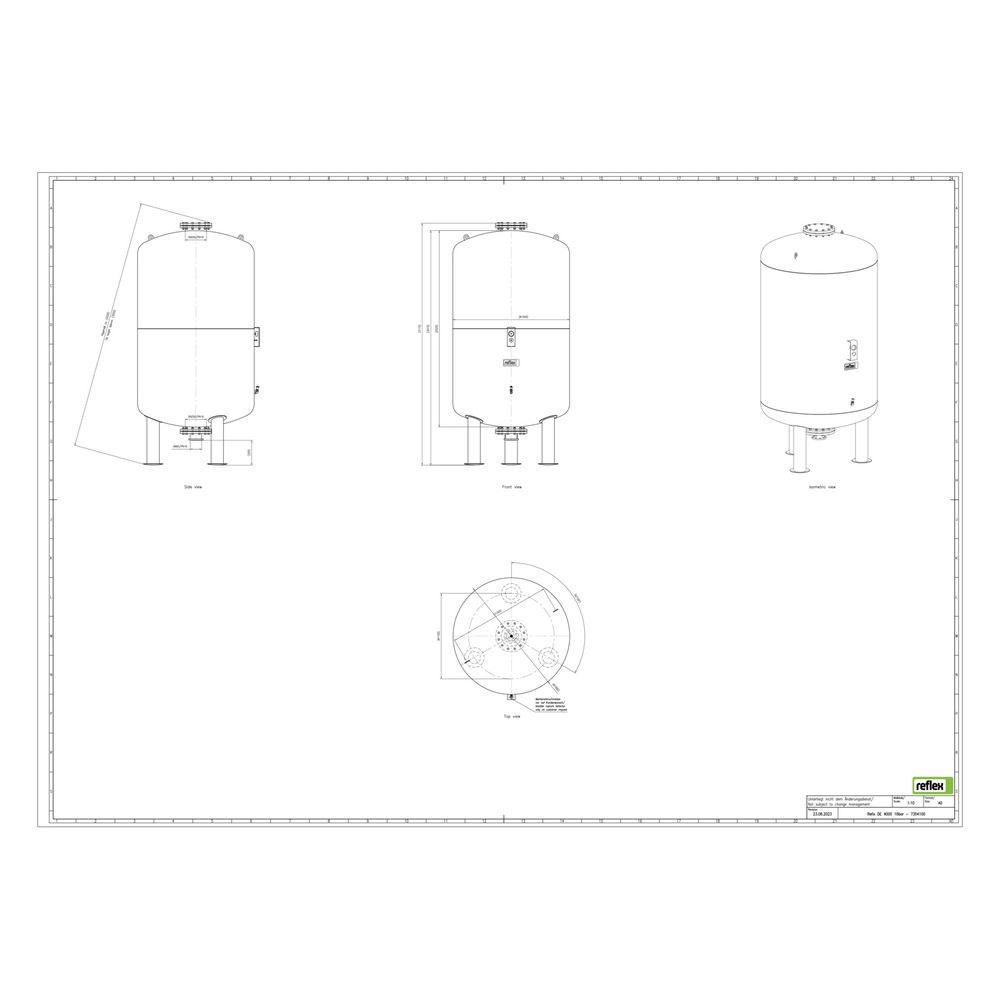

Das Gefäß hat eine Bauhöhe von 3124 mm und einen Durchmesser von 1500 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,1 mm. Es ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und der Vordruck beträgt 2 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für Frostschutzmittelzusätze mit einem Anteil von mindestens 25 bis 50 Prozent geeignet.

Technische Daten

• Nennvolumen: 4000 l
• Maximaler Arbeitsdruck: 16 bar
• Bauhöhe: 3124 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Vordruck: 2 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Blau
• Platzierung: Vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 4000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung und lange Nutzungsdauer.
