Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 16 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 400 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible Integration in Großanlagen.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C geprüft. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was die Langlebigkeit und Korrosionsbeständigkeit des Gefäßes unterstützt. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Trinkwassereinsatz bestätigt.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 400?

Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit metrischem Außengewinde und ist mit einer Durchströmungseinrichtung ausgestattet. Es beinhaltet ein Manometer sowie ein Vordruckventil, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung ist integriert, um eine einfache Wartung zu ermöglichen. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, jedoch nicht im Lieferumfang enthalten.

Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?

Das Refix DT 400 ist ausschließlich für Kaltwasserleitungen ausgelegt und für eine Mediumtemperatur von -10 bis 70 °C geeignet. Es ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Der maximale Arbeitsdruck beträgt 16 bar, die Druckstufe des Flansches entspricht PN 16. Die vertikale Platzierung mit Füßen ist vorgesehen, eine horizontale Montage ist nicht vorgesehen.

Welche Normen und Richtlinien erfüllt das Produkt?

Das Ausdehnungsgefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Membran ist austauschbar und entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie den Anforderungen der DVGW-Registernummer NW-0411AT2534. Die Beschichtungen und Materialien sind auf die Anforderungen für Trinkwasseranlagen abgestimmt.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 16 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, metrisches Außengewinde
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Vordruck: 4 bar

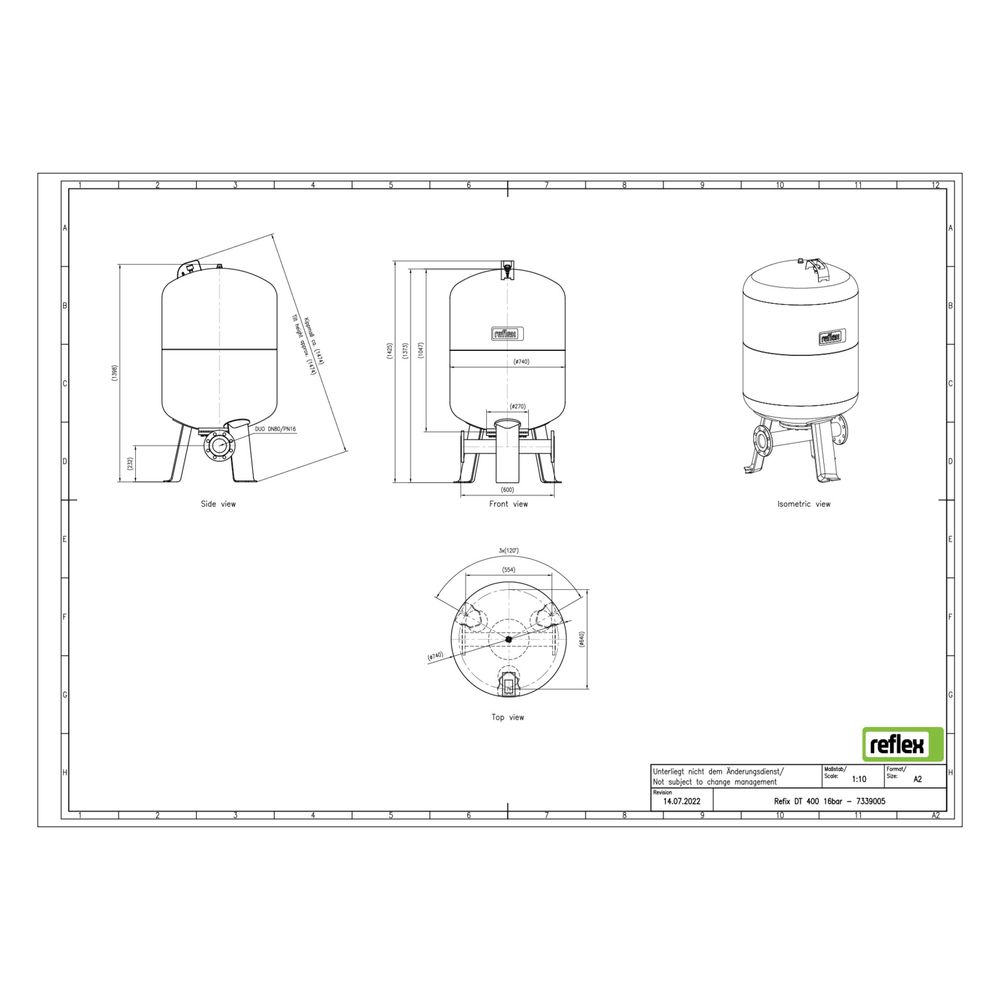

• Bauhöhe: 1415 mm
• Durchmesser: 740 mm
• Kippmaß: 1455 mm
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Mit austauschbarer Membran: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 400 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es anspruchsvolle Anforderungen an Sicherheit und Funktionalität. Die robuste Membran und die hochwertige Beschichtung ermöglichen eine lange Lebensdauer und eine sichere Integration in Trinkwasseranlagen.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß MAG 400
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
