Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das grün lackierte Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Refix DT Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft und zugelassen ist. Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Außen- und Innenbeschichtung entspricht dem KTW-A Standard und sorgt für eine hohe Beständigkeit und Hygiene.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Es verfügt über ein Manometer und ein Vordruckventil, die durch einen Metallbügel geschützt sind. Zusätzlich ist eine Muffe für einen optionalen Membranbruchmelder vorhanden. Die Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung ist bis zu einer Rohrgröße von Rp 1 1/4' integriert, ab DN 50 erfolgt die Durchströmung über den Duo-Flansch. Das Gefäß ist für die vertikale Aufstellung mit Füßen ausgelegt und besitzt ein Kippmaß von 1033 mm.

Für welche Anwendungen und Medien ist das Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet und verträgt keine Glykolmischungen. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 und SVTI für Druckgeräte mit einem Produkt aus Druck und Volumen kleiner oder gleich 3000 bar mal Liter.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar

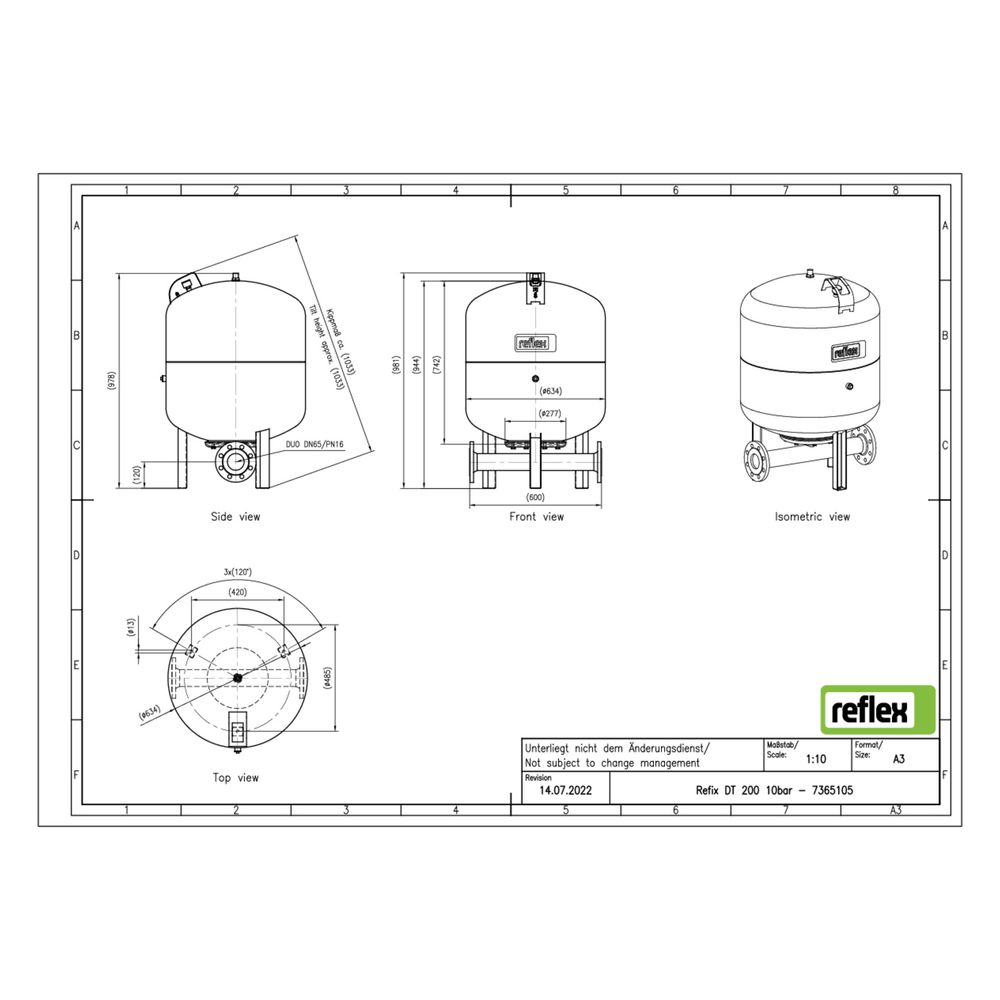

• Bauhöhe: 973 mm
• Durchmesser: 634 mm
• Kippmaß: 1033 mm
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Farbe: grün

Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Die langlebige Membran und die hochwertige Beschichtung sorgen für eine zuverlässige Funktion und lange Lebensdauer in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
