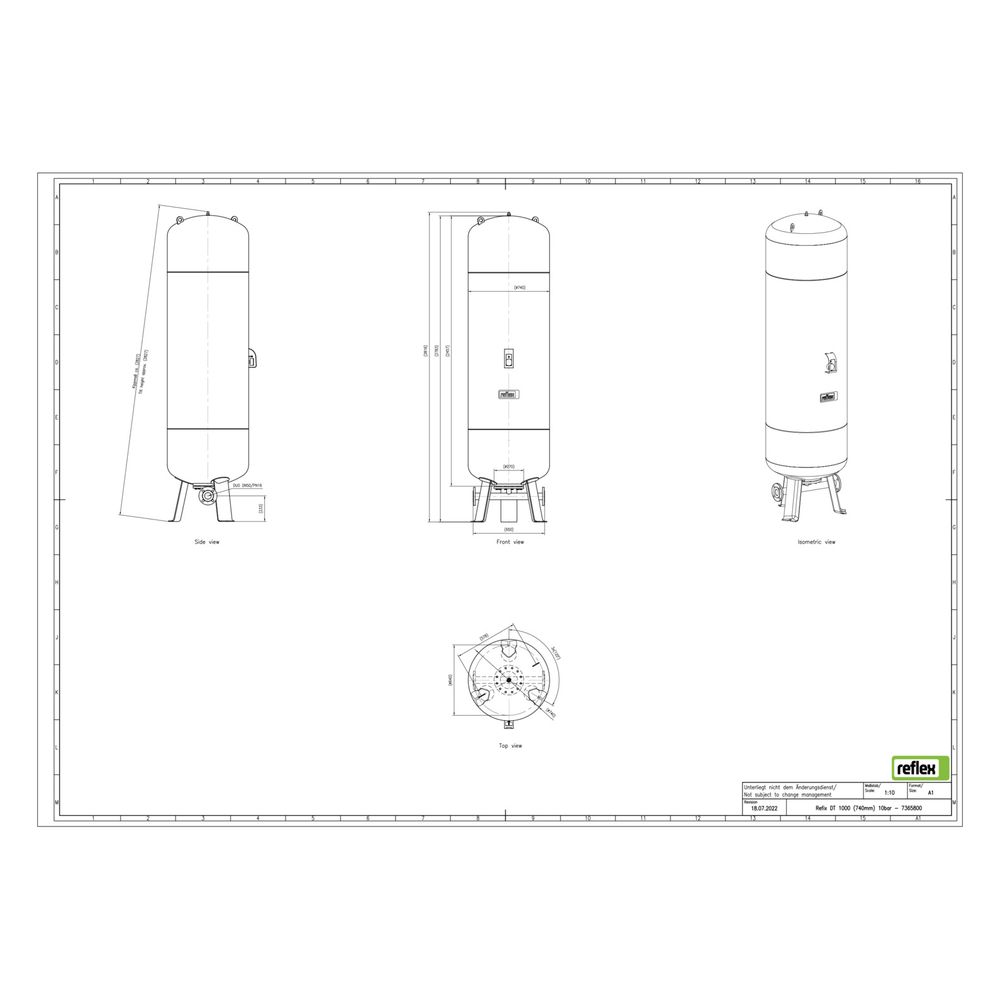

Reflex Refix DT Ausdehnungsgefäß MAG 1000/740, Nennvolumen 1000l, 10 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 50 Anschluss und ist innen sowie außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen.
Wie ist das Reflex Refix DT Ausdehnungsgefäß aufgebaut?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist DVGW-geprüft (Reg.-Nr. NW-0411AT2534). Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist ab DN 50 mit einem Duo-Flanschanschlussstück mit Durchströmungseinrichtung ausgestattet. Für kleinere Anschlüsse bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung integriert. Das Gefäß ist vertikal platzierbar und verfügt über Füße zur sicheren Aufstellung.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für Zentralheizungen oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Arbeitsdruck: 10 bar
- Anschluss: Duo-Flansch DN 50
- Membranwerkstoff: Butylkautschuk (IIR)
- Bauhöhe: 2816 mm
- Durchmesser: 740 mm
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
- Mit austauschbarer Membran: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 bietet eine hygienische und langlebige Lösung für Kaltwasseranlagen mit einem Nennvolumen von 1000 Litern und einem Betriebsdruck von 10 bar. Die robuste Membran und die geprüfte Konstruktion sorgen für eine zuverlässige Druckkompensation in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 1000/740
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7365800 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7365800 |
| Bauhöhe | 2816,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705078248 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 269 kg |
| Kippmaß | 2840,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
