Beschreibung

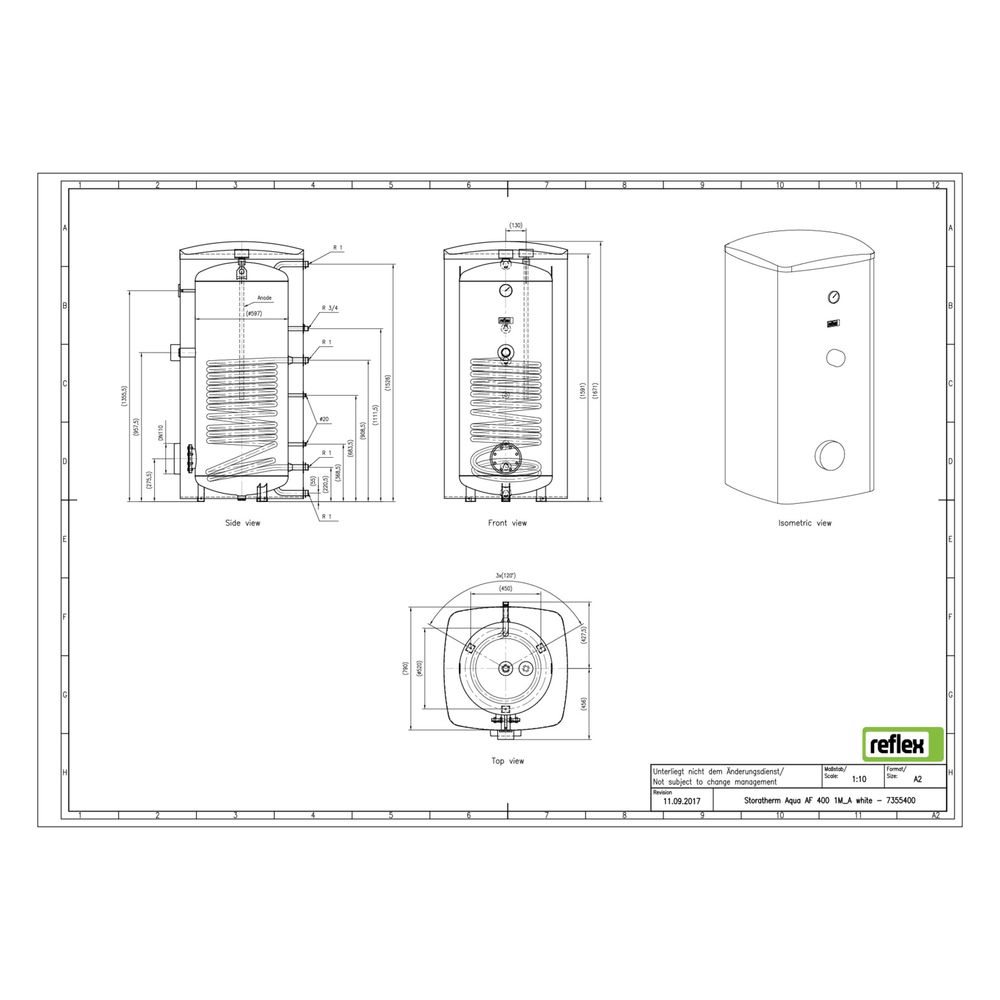

Reflex Storatherm Aqua AF 400/1M, Nenninhalt 374l, 97mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua AF 400/1M ist ein stehender Speicherwassererwärmer mit einem Nenninhalt von 374 Litern und einem innenliegenden Glattrohrwärmeübertrager in Form einer Spirale. Er dient der indirekten Erwärmung und Speicherung von Trinkwasser und eignet sich für den Einsatz in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Das Gerät ist mit einer hygienischen Emailbeschichtung nach DIN 4753 T3 und einer Magnesiumanode zum Korrosionsschutz ausgestattet und erreicht die Energieeffizienzklasse A.
Wie ist der Reflex Storatherm Aqua AF 400/1M konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die stehende Bauweise wird durch Stellfüße unterstützt, die eine sichere Positionierung ermöglichen. Zur Ausstattung gehören eine Revisionsöffnung, ein Thermometer sowie eine Magnesiumanode, die den Korrosionsschutz verbessert.
Welche Dämmung und Energieeffizienz bietet der Speicher?
Der Speicher ist mit einem nicht abnehmbaren, hocheffizienten Dämmsystem ausgestattet, das der Baustoffklasse B2 nach DIN 4102-1 entspricht. Die werkseitig montierte Dämmung reduziert Wärmeverluste und trägt zur Energieeffizienzklasse A bei, die für eine sparsame Betriebsweise steht.
Für welche Betriebsbedingungen ist der Speicher ausgelegt?
Der Speicher ist für einen maximalen Arbeitsdruck von 16 bar auf der Primärseite und 10 bar auf der Sekundärseite ausgelegt. Die Anschlüsse für Kaltwasser, Warmwasser und den Wärmetauscher haben jeweils einen Nenndurchmesser von 1 Zoll (25 mm), die Zirkulationsleitung ist mit 3/4 Zoll (20 mm) dimensioniert. Die maximale übertragbare Leistung bei einem Temperaturhub von 80/10-45 °C beträgt 57 kW.
Welche Maße und Anschlussmöglichkeiten hat der Reflex Storatherm Aqua AF 400/1M?
Der Speicher hat eine Bauhöhe von 1678 mm, eine Bautiefe von 844 mm und eine Baulänge von 790 mm. Das Kippmaß beträgt 1847 mm. Die vertikale Aufstellung ist vorgesehen, was den Einbau in verschiedenen Haustechnikbereichen erleichtert.
Technische Daten
- Nenninhalt: 374 Liter
- Bauhöhe: 1678 mm
- Bautiefe: 844 mm
- Baulänge: 790 mm
- Kippmaß: 1847 mm
- Werkstoff Boiler: Stahl S235JR+AR
- Oberflächenschutz Gefäß: emailliert nach DIN 4753 T3
- Wärmeübertragung: Spirale
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Nenndurchmesser Warmwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Kaltwasseranschluss: 1 Zoll (25 mm)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20 mm)
- Max. übertragbare Leistung 80/10-45: 57 kW
Der Reflex Storatherm Aqua AF 400/1M bietet eine langlebige und hygienische Lösung zur indirekten Trinkwassererwärmung. Die Kombination aus robustem Stahlbehälter, hochwertiger Emailbeschichtung, Magnesiumanode und effizienter Dämmung sorgt für eine zuverlässige und energieeffiziente Warmwasserversorgung mit 374 Litern Nenninhalt und einer Leistung von 57 kW.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7355400 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7355400 |
| Bauhöhe | 1678,00 |
| Baulänge | 790,00 |
| Bautiefe | 844,00 |
| Doppelte Trennung | nein |
| EAN-13 | 4036705148866 |
| Energieeffizienzklasse | A |
| Gewicht | 125 kg |
| Inhalt | 374,00 |
| Kippmaß | 1847,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 57,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
