Beschreibung

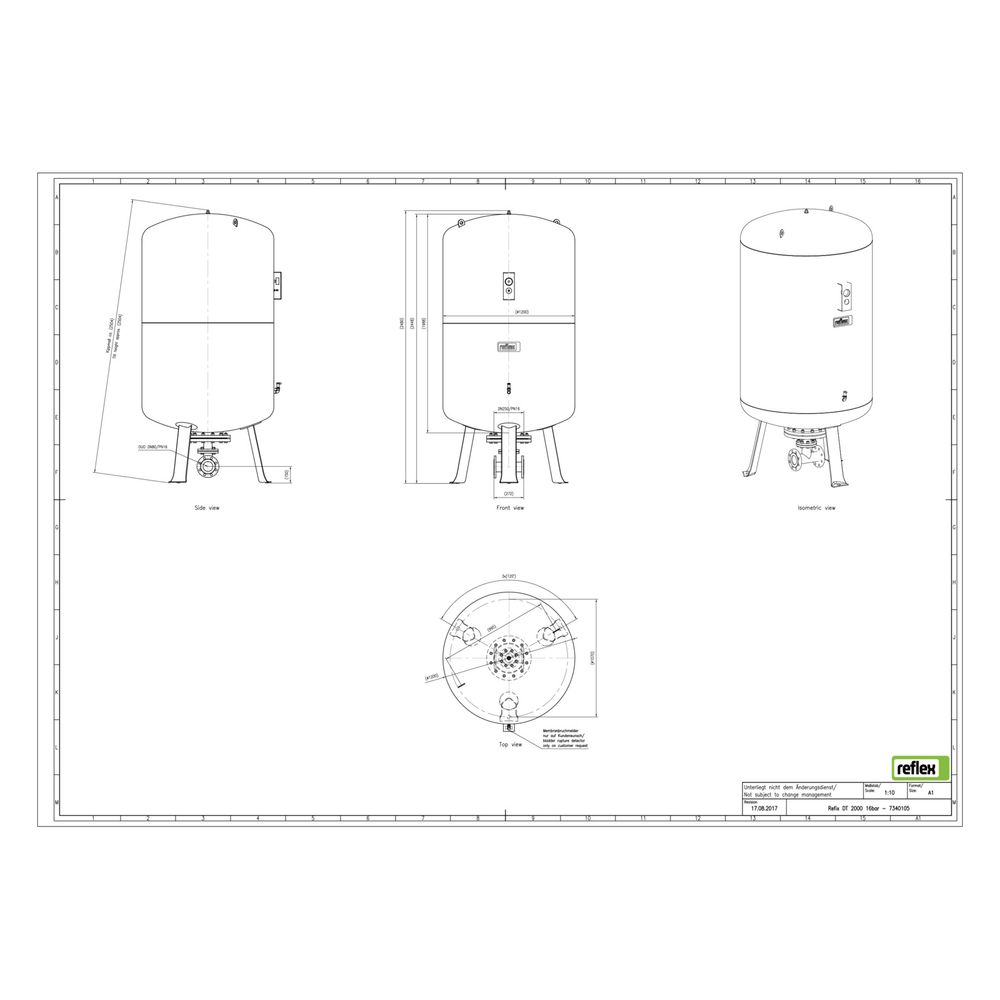

Reflex Refix DT Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 16 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 2000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß ist ausschließlich für Kaltwasseranlagen geeignet und verfügt über einen Duo-Flansch DN 80 mit Durchströmungseinrichtung.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270 gefertigt und geprüft ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Außen- und Innenbeschichtung des Gefäßes besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Anforderungen an Trinkwasserhygiene entspricht.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Durchströmungseinrichtung. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung integriert. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, jedoch nicht im Lieferumfang enthalten.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die Konstruktion entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und verfügt über eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.
Technische Daten
- Nennvolumen: 2000 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 80
- Membranwerkstoff: Butylkautschuk (IIR)
- Bauhöhe: 2455 mm
- Durchmesser: 1200 mm
- Kippmaß: 2516 mm
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 2000 Litern und einem Betriebsdruck von 16 bar. Die langlebige Membran und die hochwertige Beschichtung sorgen für eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7340105 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7340105 |
| Bauhöhe | 2455,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705069314 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 875,5 kg |
| Kippmaß | 2516,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
