Reflex Refix DD Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, durchströmt, inklusive T-Stück 3/4", Weiß

Der Reflex Refix DD Ausdehnungsgefäß MAG 25 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das Gefäß ist weiß beschichtet und wird inklusive eines T-Stücks 3/4" geliefert, das die Durchströmung sicherstellt.

Wie ist das Reflex Refix DD Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie den Normen DIN EN 13831 und DIN 4807 T5. Die wasserberührenden Teile sind korrosionsgeschützt, und sowohl die Innen- als auch die Außenbeschichtung erfüllen die KTW-A Anforderungen. Das Gefäß ist SVGW geprüft und zugelassen und entspricht der Druckgeräterichtlinie 2014/68/EU.

Wie funktioniert die Durchströmung und welche Komponenten sind enthalten?

Die Durchströmung wird durch einen High-Flow-Durchströmungsstern realisiert, der zusammen mit dem beiliegenden T-Stück 3/4" für eine hygienische und effiziente Wasserzirkulation sorgt. Optional kann das Gefäß mit der Flowjet Durchströmungsarmatur kombiniert werden, um die Funktionalität weiter zu optimieren. Das T-Stück ist im Lieferumfang enthalten, die Durchströmungsarmatur ist separat erhältlich.

Für welche Anwendungen und Einsatzbereiche ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DD 25 ist ausschließlich für Kaltwasseranlagen vorgesehen und eignet sich ideal für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen im Hausgebrauch. Es unterstützt die Wassereinsparung in Verbindung mit Wassererwärmern und erfüllt dabei hohe hygienische Anforderungen gemäß DIN 1988.

Welche technischen Eigenschaften und Maße sind relevant?

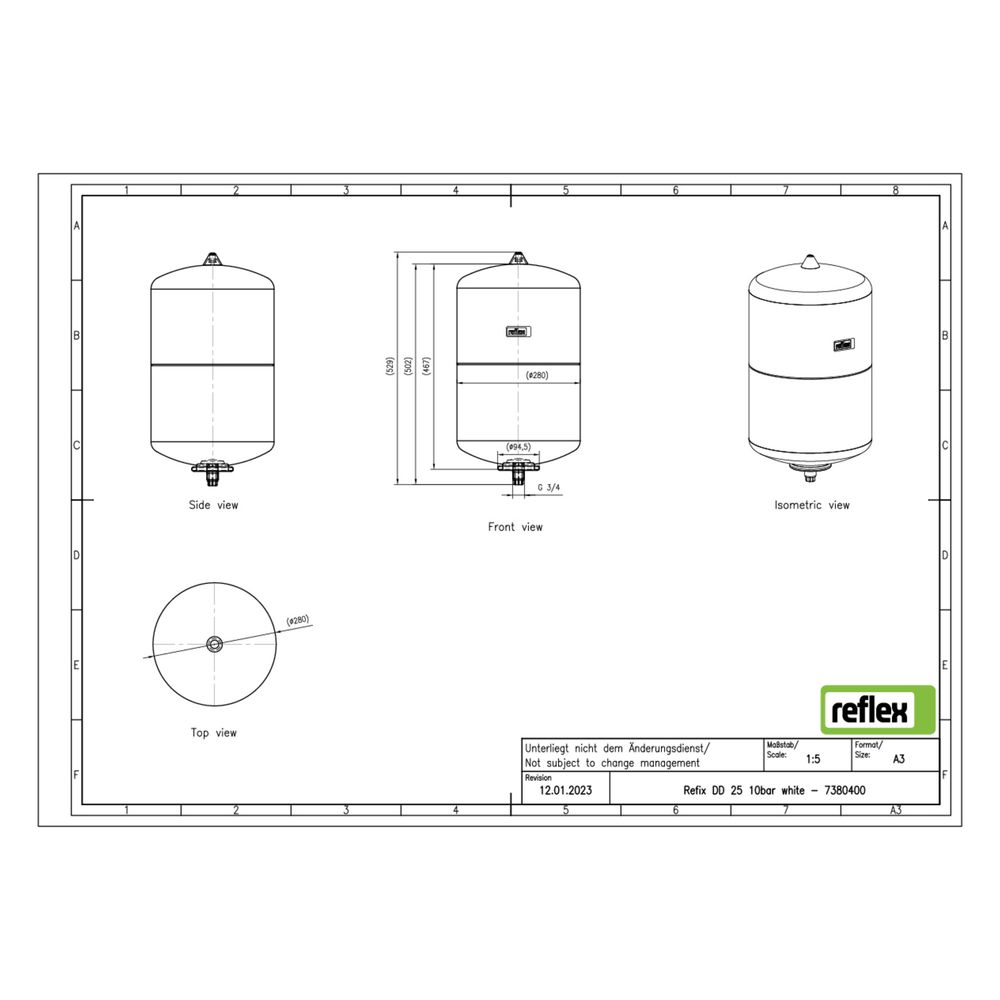

Das Gefäß hat eine Bauhöhe von 530 mm und einen Durchmesser von 280 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,90 mm. Der Vordruck beträgt 4 bar, und die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Das Gefäß ist für den vertikalen Einbau vorgesehen und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 530 mm
• Durchmesser: 280 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,90 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Farbe: Weiß

Das Reflex Refix DD Ausdehnungsgefäß MAG 25 bietet eine hygienische und normgerechte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 25 Litern und einem Betriebsdruck von 10 bar. Die Kombination aus hochwertiger Membran, korrosionsgeschützten Bauteilen und durchströmter Bauweise unterstützt eine effiziente Wasserversorgung und Druckstabilisierung in Trinkwasseranlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 25
• 1x T-Stück 3/4"
