Reflex Refix DD Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 12 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das grüne Gefäß wird inklusive eines T-Stücks 3/4 Zoll geliefert und erfüllt hohe hygienische Anforderungen.

Wie sorgt das Refix DD für Hygiene und Sicherheit?

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die den Wasser- und Gasraum sicher trennt. Die Membran entspricht der Elastomerleitlinie sowie den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Die wasserberührenden Teile sind korrosionsgeschützt und sowohl innen als auch außen nach KTW-A beschichtet, was den hohen hygienischen Standard für Trinkwasseranlagen sicherstellt.

Wie funktioniert die Durchströmung im Ausdehnungsgefäß?

Das Gefäß ist durchströmt und verfügt über einen High-Flow-Durchströmungsstern, der zusammen mit dem beiliegenden T-Stück 3/4 Zoll die Durchströmung realisiert. Diese Konstruktion ermöglicht eine kontinuierliche Wasserzirkulation im Gefäß, verbessert die Wasserqualität und unterstützt die Einhaltung der Hygieneanforderungen nach DIN 1988.

Für welche Anwendungen ist das Refix DD geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasseranlagen vorgesehen und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Refix DD ist nach DIN EN 13831 konstruiert und gefertigt sowie nach DIN 4807 T5 geprüft. Es besitzt eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW-Registriernummer NW-0411AT2534 für Gefäße ab 4 Litern ausgestattet. Zusätzlich ist das Produkt SVGW geprüft und zugelassen.

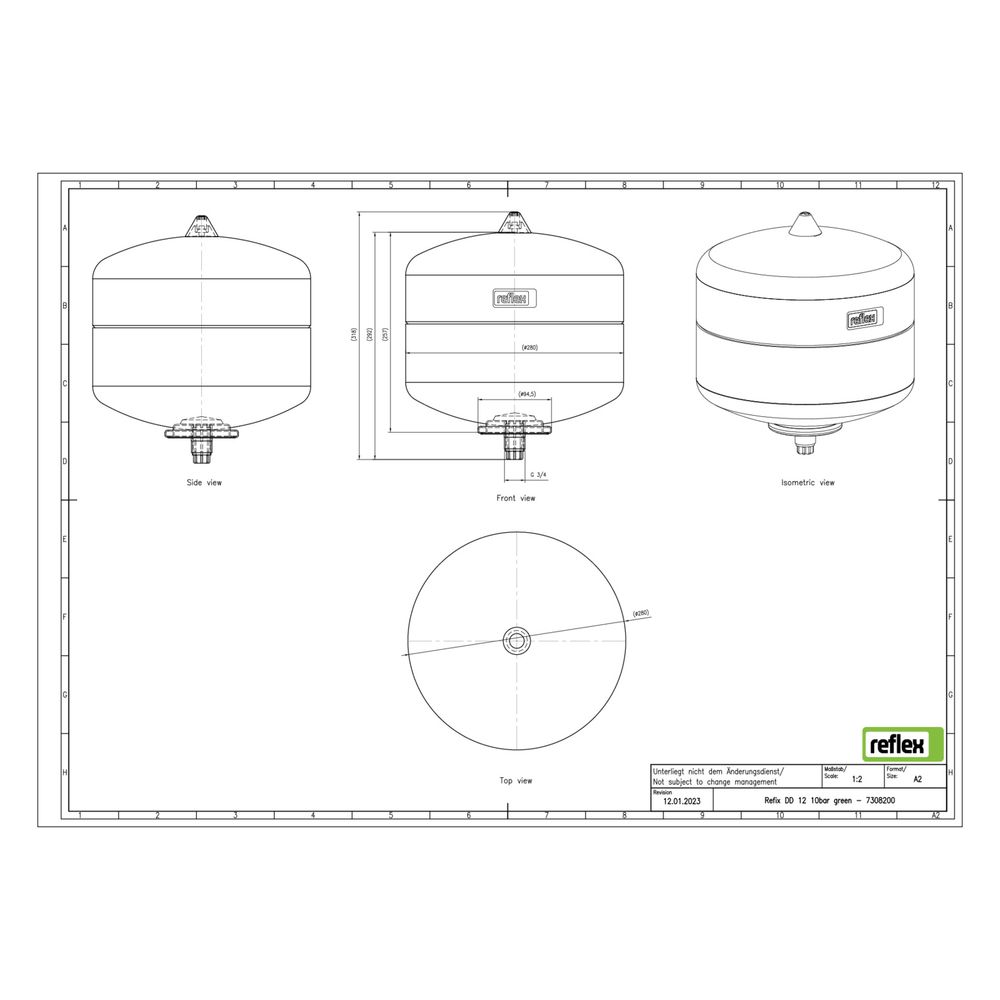

Technische Daten

• Nennvolumen: 12 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: grün
• Bauhöhe: 318 mm
• Durchmesser: 280 mm
• Kippmaß: 424 mm
• Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Geeignet für: Kaltwasser, Leitungswasser, Kühlen

Das Reflex Refix DD Ausdehnungsgefäß MAG 12 bietet eine hygienisch sichere und normgerechte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 12 Litern und einem Betriebsdruck von 10 bar. Die durchströmte Bauweise mit High-Flow-Durchströmungsstern und die korrosionsgeschützten Materialien ermöglichen eine lange Lebensdauer und eine zuverlässige Funktion in Trinkwasseranlagen.
