Reflex Ausdehnungsgefäß N MAG 140, 140L, 6 bar, stehend, Halbmembran, Grau

Das Reflex Reflex N Ausdehnungsgefäß MAG 140 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 140 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist stehend ausgeführt, mit einer langlebigen Epoxidharzbeschichtung versehen und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen. Die graue Ausführung mit Halbmembran ist besonders verschleißfest und für Systeme mit Frostschutzmittelzusatz von 25 bis 50 Prozent geeignet.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß Reflex N ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Richtlinie für Druckgeräte 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum teilt. Diese Membran ist nicht austauschbar, zeichnet sich jedoch durch eine gleichmäßig-symmetrische Belastung aus, die ihre Verschleißfestigkeit erhöht. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion.

Für welche Anwendungen und Einsatzbedingungen ist das Gefäß geeignet?

Das Reflex N Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heizungs- und Kühlwassersystemen konzipiert. Es ist geeignet für Systeme mit einem Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die zulässige Betriebstemperatur liegt bei 70 °C. Das Gefäß ist für den Dauerbetrieb mit Mediumtemperaturen von -10 °C bis 70 °C ausgelegt und kann in vertikaler Position stehend installiert werden.

Welche Anschluss- und Montageeigenschaften besitzt das Ausdehnungsgefäß?

Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet, der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Es verfügt über Füße zur sicheren Standmontage und ist nicht für die horizontale Platzierung vorgesehen. Sicherheitsventil, Manometer oder Befestigungsmaterial sind nicht im Lieferumfang enthalten.

Welche Besonderheiten und Hinweise sind bei der Verwendung zu beachten?

Das Reflex N Ausdehnungsgefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt von (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter ist. Es ist nicht für den Einsatz mit Leitungswasser geeignet. Die Vordruckeinstellung beträgt 1,5 bar, der maximale Arbeitsdruck liegt bei 6 bar.

Technische Daten

• Nennvolumen: 140 l
• Maximaler Betriebsdruck: 6 bar

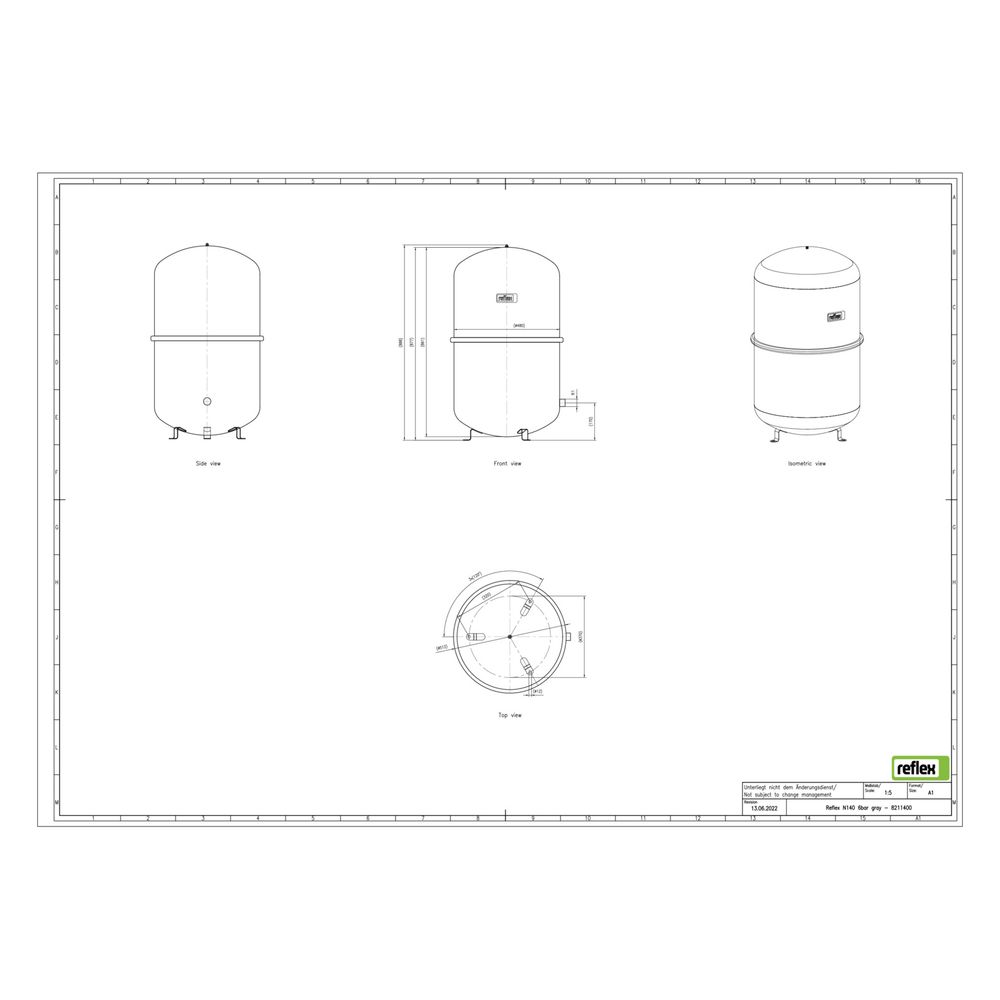

• Bauhöhe: 890 mm
• Durchmesser: 512 mm
• Kippmaß: 1027 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Werkstoff Membran: SBR
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C

Das Reflex Reflex N Ausdehnungsgefäß MAG 140 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 140 Litern, einem maximalen Betriebsdruck von 6 bar und einer widerstandsfähigen Halbmembran ist es für vielfältige Anwendungen geeignet und sorgt für eine zuverlässige Druckkompensation im System.
