Reflex Ausdehnungsgefäß N MAG 100, 100L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 100 ist ein stehend ausgeführtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige graue Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR, die eine hohe Verschleißfestigkeit bietet. Das Gefäß eignet sich für Systeme mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent und ist für den Einsatz in Zentralheizungen und Kühlsystemen vorgesehen.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Ausdehnungsgefäß ist mit einer nicht tauschbaren Halbmembran aus SBR ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran ist nach DIN EN 13831 gefertigt und sorgt durch ihre gleichmäßig-symmetrische Belastung für eine lange Lebensdauer. Das Gefäß entspricht der Druckgeräterichtlinie 2014/68/EU und ist mit einer langlebigen Epoxidharzbeschichtung versehen, die vor Korrosion schützt.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Reflex N MAG 100 ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt. Es ist geeignet für Frostschutzmittelzusätze von mindestens 25 bis maximal 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur 70 °C. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C. Das Gefäß ist nicht für Leitungswasser geeignet.

Wie sind die Anschlüsse und die Platzierung des Ausdehnungsgefäßes gestaltet?

Das Gefäß ist stehend mit Füßen ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Eine horizontale Montage ist nicht vorgesehen. Das Ausdehnungsgefäß wird ohne Sicherheitsventil, Manometer oder Befestigungsmaterial geliefert.

Welche Betriebsparameter und Eigenschaften sind beim Reflex N MAG 100 zu beachten?

Der Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck 6 bar. Die maximale Glykol-Mischung im Systemwasser liegt bei 50 Prozent. Aufgrund der nicht tauschbaren Halbmembran ist das Gefäß wartungsarm.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Arbeitsdruck: 6 bar
• Farbe: Grau

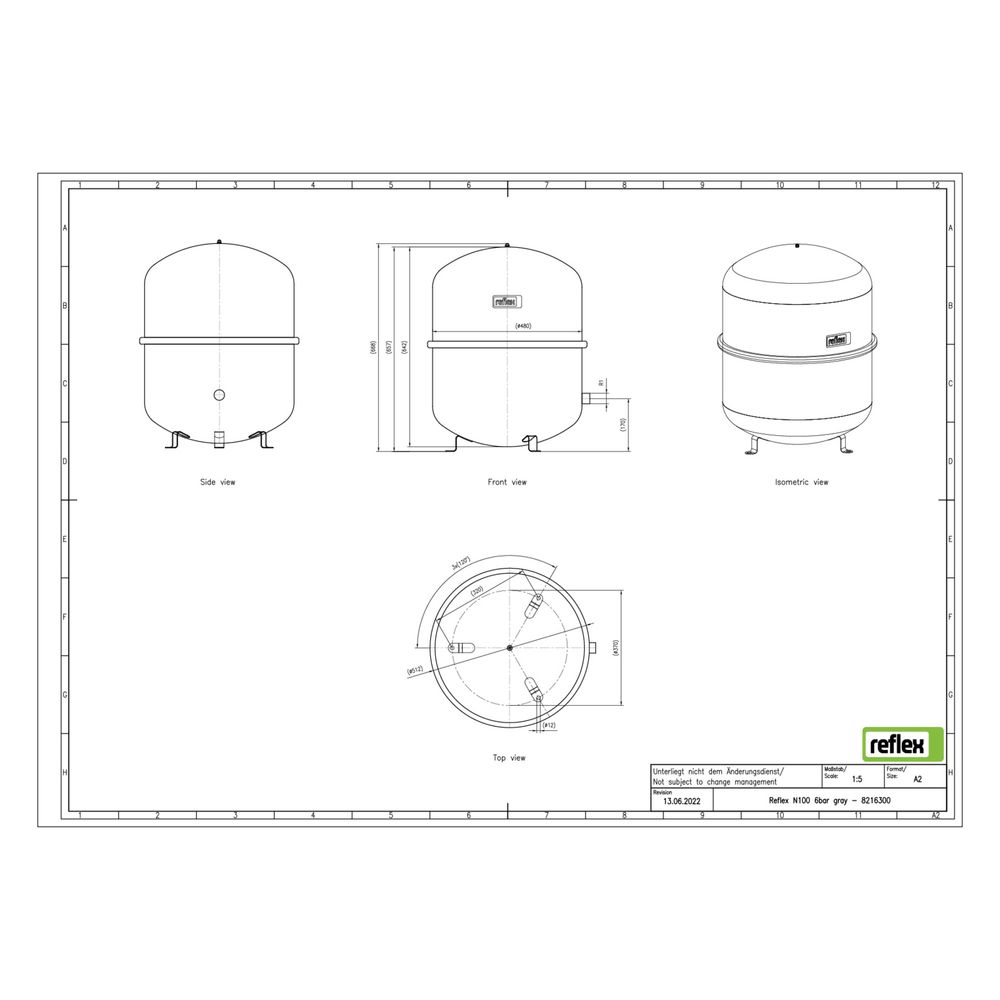

• Bauhöhe: 669 mm
• Durchmesser: 512 mm
• Kippmaß: 842 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: SBR (Halbmembran)
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Vordruck: 1,5 bar
• Platzierung: stehend, mit Füßen

Das Reflex Reflex N Ausdehnungsgefäß MAG 100 bietet eine robuste und langlebige Lösung für die Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Mit seinem Nennvolumen von 100 Litern, einem maximalen Arbeitsdruck von 6 bar und der hochwertigen Halbmembran aus SBR ist es für vielfältige Anwendungen in Zentralheizungen und Kühlsystemen geeignet. Die langlebige Epoxidharzbeschichtung und die stabile Bauweise sorgen für eine zuverlässige Funktion über lange Zeit.
