Reflex Ausdehnungsgefäß N MAG 35, 35L, 4 bar, stehend, Halbmembran, Weiß
Der Reflex Reflex N Ausdehnungsgefäß MAG 35 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 35 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und bietet zuverlässigen Schutz gegen Druckschwankungen. Das stehende Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen und verfügt über eine fest eingebaute Halbmembran, die sich durch hohe Verschleißfestigkeit auszeichnet.
Wie ist das Reflex N 35 Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß Reflex N 35 ist nach DIN EN 13831 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es besitzt eine nicht tauschbare Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die Membran ist aufgrund ihrer gleichmäßig-symmetrischen Belastung besonders verschleißfest. Die Oberfläche des Gefäßes ist mit einer widerstandsfähigen Epoxidharzbeschichtung versehen, die eine lange Lebensdauer unterstützt.
Für welche Anwendungen ist das Reflex N 35 geeignet?
Das Reflex N 35 Ausdehnungsgefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und eignet sich insbesondere für Zentralheizungen und Kühlsysteme. Es ist kompatibel mit Frostschutzmitteln in einer Konzentration von mindestens 25 bis maximal 50 Prozent. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die vertikale Aufstellung mit integrierten Füßen ermöglicht eine stabile Installation.
Welche technischen Eigenschaften und Anschlüsse bietet das Gefäß?

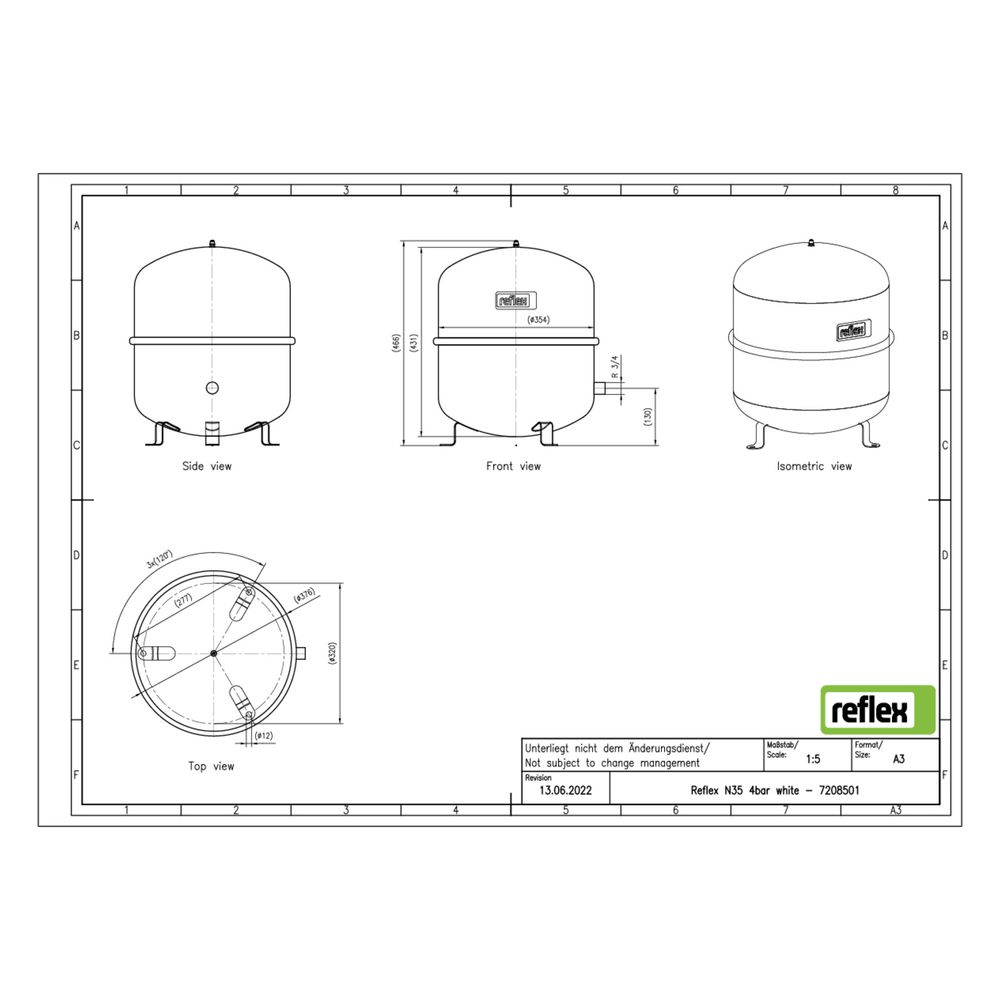

Das Ausdehnungsgefäß verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist für einen maximalen Arbeitsdruck von 4 bar ausgelegt und hat einen Vordruck von 1,5 bar. Die zulässige Systemtemperatur liegt bei maximal 120 °C, während die zulässige Betriebstemperatur bei 70 °C liegt. Das Kippmaß beträgt 599 mm, die Bauhöhe 466 mm und der Durchmesser 376 mm.
Welche Normen und Richtlinien erfüllt das Reflex N 35?
Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der europäischen Druckgeräterichtlinie 2014/68/EU. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 35 Liter
- Maximaler Betriebsdruck: 4 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Bauhöhe: 466 mm
- Durchmesser: 376 mm
- Kippmaß: 599 mm
- Membranwerkstoff: SBR
- Farbe: Weiß
Das Reflex Reflex N Ausdehnungsgefäß MAG 35 bietet eine zuverlässige Druckpufferung in geschlossenen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 35 Litern, einem maximalen Betriebsdruck von 4 bar und einer robusten Halbmembran ist es für den dauerhaften Einsatz bei Temperaturen bis 70 °C geeignet. Die langlebige Epoxidharzbeschichtung und die vertikale Bauweise mit Füßen sorgen für eine stabile und widerstandsfähige Installation.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 7208501 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7208501 |
| Bauhöhe | 466,00 |
| Durchmesser | 376,00 |
| EAN-13 | 4036705198229 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 6,45 kg |
| Kippmaß | 599,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
