Reflex Ausdehnungsgefäß N MAG 50, 50L, 6 bar, stehend, Halbmembran, Weiß
Das Reflex Reflex N Ausdehnungsgefäß MAG 50 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 6 bar. Es ist für den stehenden Einbau in geschlossenen Heiz- und Kühlwassersystemen konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute, verschleißfeste Halbmembran aus SBR.
Für welche Systeme ist das Reflex N Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist speziell für Zentralheizungen und Kühlwassersysteme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent ausgelegt. Es entspricht der Norm DIN EN 13831 und ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen. Die maximale Systemtemperatur beträgt 120 °C, die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

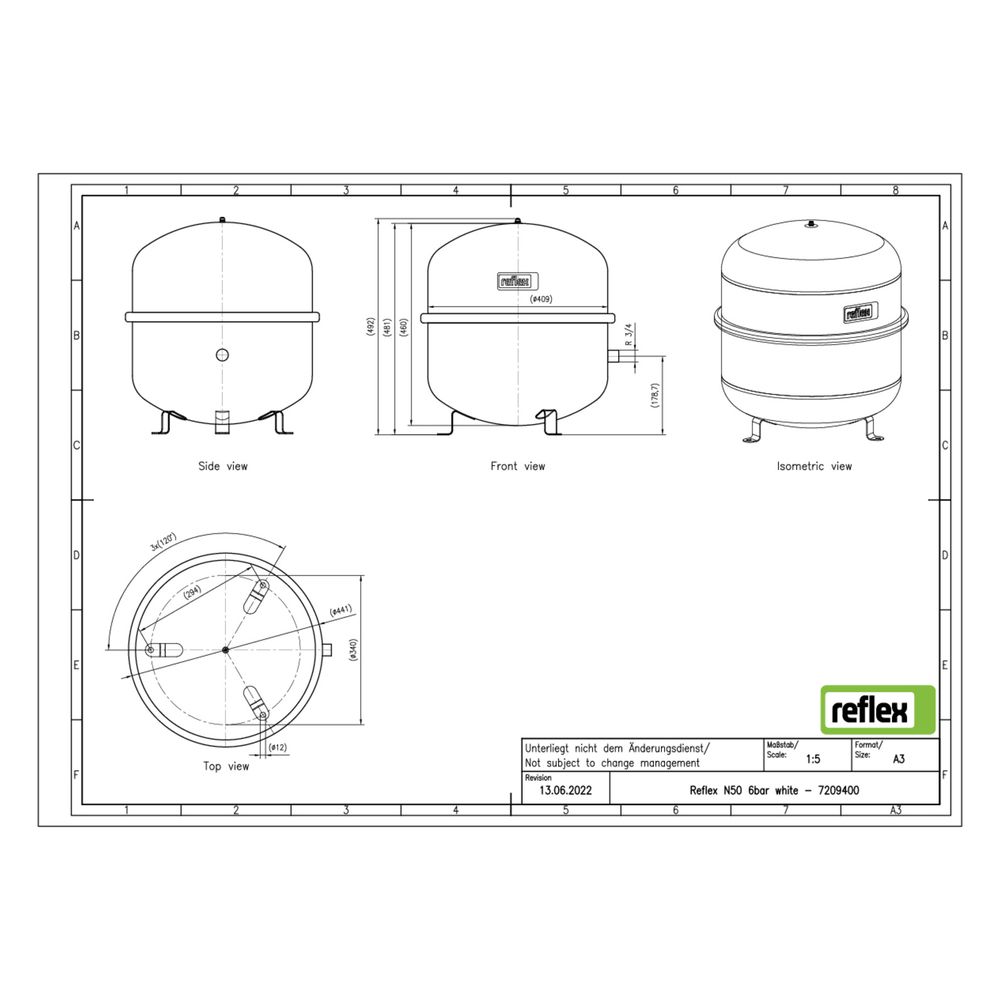

Das Gefäß ist stehend mit Füßen ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Die fest eingebaute Halbmembran aus SBR teilt das Gefäß in einen Wasser- und einen Gasraum und zeichnet sich durch hohe Verschleißfestigkeit aufgrund gleichmäßig-symmetrischer Belastung aus. Die Epoxidharzbeschichtung schützt das Gefäß vor Korrosion.
Welche technischen Eigenschaften sind zu beachten?
Der werkseitige Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck 6 bar. Das Gefäß ist ausschließlich für die vertikale Aufstellung vorgesehen und nicht für den Einsatz mit Leitungswasser geeignet.
Welche Normen und Zulassungen gelten für das Reflex N Ausdehnungsgefäß?
Das Ausdehnungsgefäß erfüllt die Anforderungen der DIN EN 13831 und ist als Druckgerät gemäß der Richtlinie 2014/68/EU zugelassen.
Technische Daten
- Nennvolumen: 50 l
- Maximaler Arbeitsdruck: 6 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Bauhöhe: 487 mm
- Durchmesser: 441 mm
- Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20 mm)
- Farbe: Weiß
- Membranmaterial: SBR
- Aufstellungsart: stehend, vertikal
Das Reflex Reflex N Ausdehnungsgefäß MAG 50 bietet eine robuste und langlebige Lösung für die Druckausdehnung in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 50 Litern und einem maximalen Arbeitsdruck von 6 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine hochwertige Epoxidharzbeschichtung sowie die verschleißfeste Halbmembran aus SBR.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 7209400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7209400 |
| Bauhöhe | 487,00 |
| Durchmesser | 441,00 |
| EAN-13 | 4036705032462 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 11,2 kg |
| Kippmaß | 657,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
