Reflex Ausdehnungsgefäß N MAG 80, 80L, 6 bar, stehend, Halbmembran, Weiß

Der Reflex Reflex N Ausdehnungsgefäß MAG 80 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR aus, die sich durch hohe Verschleißfestigkeit auszeichnet. Das Gefäß ist stehend ausgeführt, in Weiß gehalten und eignet sich für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und zertifiziert?

Das Reflex N Ausdehnungsgefäß entspricht der DIN EN 13831 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Es verfügt über eine fest eingebaute, nicht tauschbare Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran hat sich aufgrund der gleichmäßig-symmetrischen Belastung als sehr verschleißfest bewährt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen ist das Reflex N MAG 80 geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen vorgesehen. Es eignet sich insbesondere für Zentralheizungen und Kühlsysteme, die mit einem Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent betrieben werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C.

Welche technischen Merkmale und Ausstattungen bietet das Gefäß?

Das Reflex N MAG 80 ist mit einem Nenndurchmesser des Ausdehnungsanschlusses von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm ausgestattet. Es besitzt einen Vordruck von 1,5 bar und ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt. Das Gefäß ist vertikal stehend aufzustellen und verfügt über Füße zur sicheren Platzierung. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Betriebsdruck: 6 bar
• Farbe: Weiß

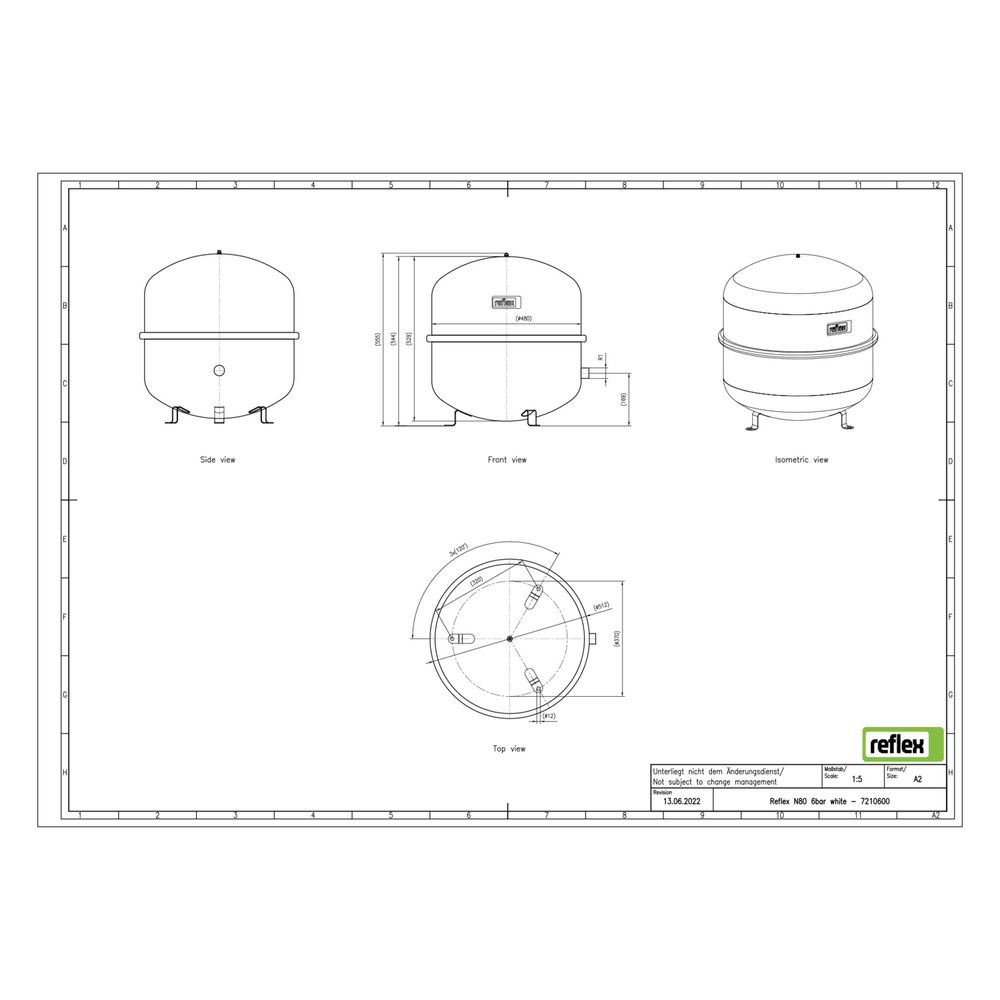

• Bauhöhe: 558 mm
• Durchmesser: 512 mm
• Kippmaß: 757 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: SBR
• Vordruck: 1,5 bar
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Betriebstemperatur: 70 °C
• Platzierung: stehend, vertikal

Das Reflex Reflex N Ausdehnungsgefäß MAG 80 bietet eine robuste und langlebige Lösung für die Druckausdehnung in Heiz- und Kühlsystemen. Mit einem Nennvolumen von 80 Litern und einem maximalen Betriebsdruck von 6 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine hochwertige Verarbeitung und die bewährte Halbmembran-Technologie.
