Beschreibung

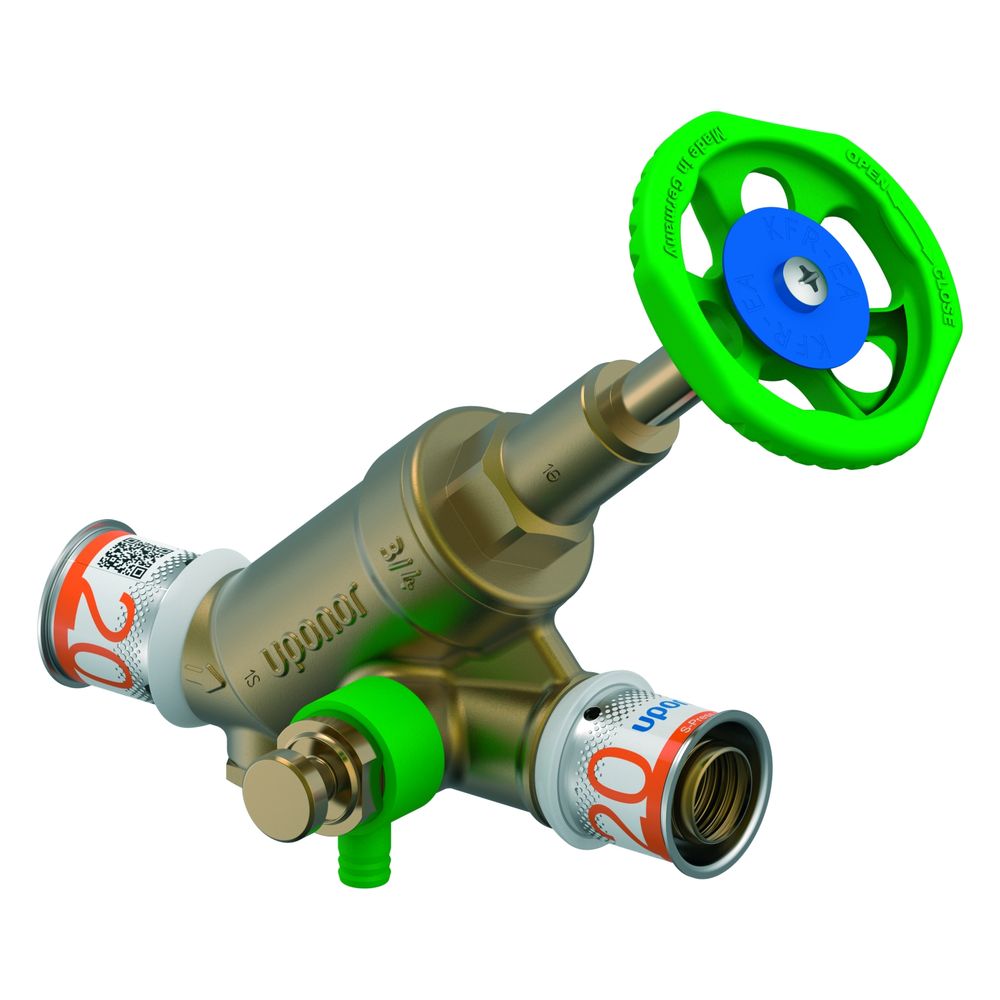

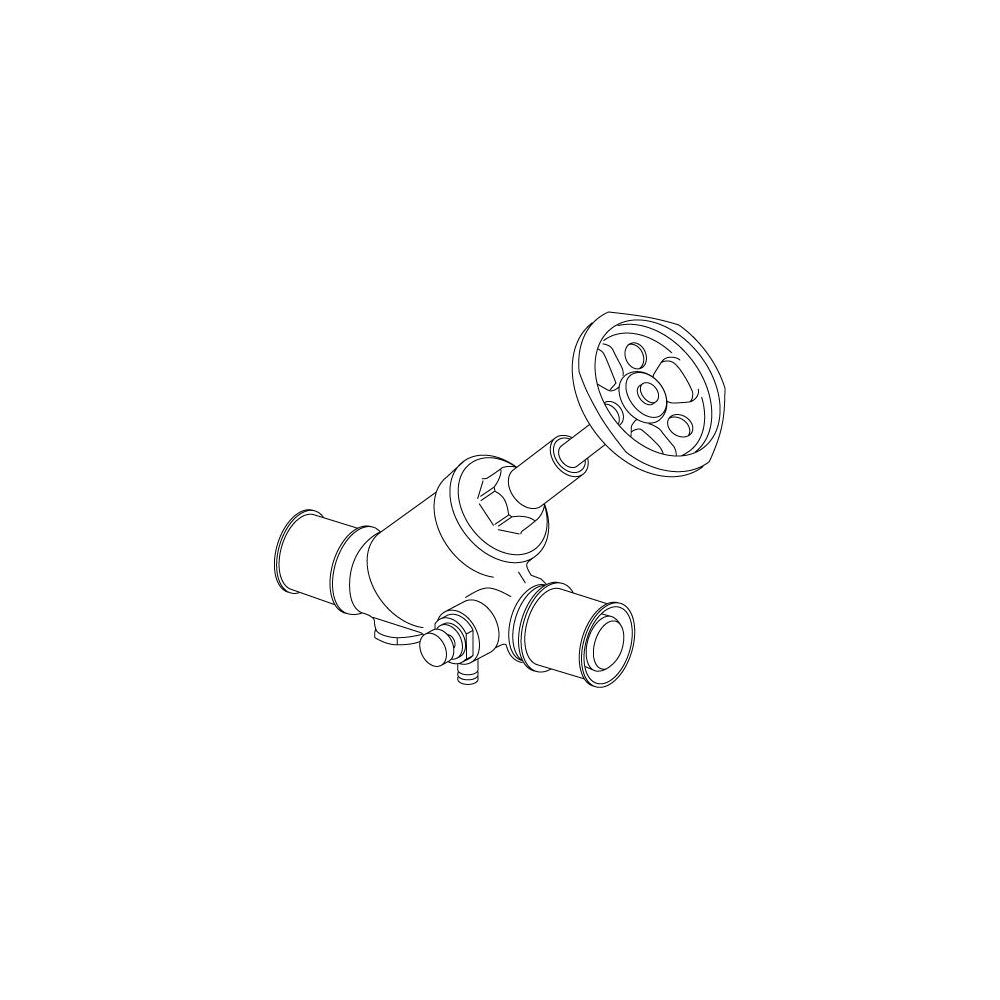

Uponor S-Press Plus Schrägsitzventil mit Rückflussverhinderer, DN 20, 20mm
Das Uponor S-Press Plus Schrägsitzventil mit Rückflussverhinderer, DN 20, 20mm aus der Uponor S-Press PLUS Serie ist eine hochwertige Komponente für Verbundrohrsysteme. Es ist für Trinkwasserinstallationen mit kaltem und warmem Wasser geeignet und überzeugt durch seine robuste Bauweise aus Messing CW625N. Das Ventil verfügt über Uponor S-Press PLUS Anschlüsse, eine steigende Spindel ohne Stagnation und einen integrierten Rückflussverhinderer.
Welche Konstruktionsmerkmale zeichnen das Ventil aus?
Der Ventilkörper ist aus hochwertigem Messing CW625N (CuZn35Pb1,5AlAs) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die steigende Spindel ermöglicht eine Bedienung ohne Stagnation und trägt zur hygienischen Funktion bei. Die Bedienung erfolgt komfortabel über ein Handrad. Das Ventil ist nicht in rechtwinkliger Ausführung erhältlich, was den Einbau in geraden Rohrabschnitten erleichtert.
Welche Funktionen bietet das Ventil für den Betrieb und die Wartung?
Ein integrierter Rückflussverhinderer verhindert zuverlässig den Rückfluss von Wasser und unterstützt somit die Trinkwasserhygiene. Für Wartungs- und Entleerungszwecke ist ein abnehmbarer Entleerungshahn mit G 1/4" Anschluss vorhanden. Das Ventil ist für einen Betriebsdruck von maximal 10 bar und eine maximale Mediumtemperatur von 95 °C ausgelegt, was eine breite Anwendungspalette ermöglicht.
Wie wird das Ventil installiert und welche Besonderheiten gibt es?
Die Installation erfolgt über Uponor S-Press PLUS Anschlüsse, die ein Pressen ohne vorheriges Kalibrieren und Entgraten erlauben. Eine einzigartige Verpresstkennzeichnung erleichtert die Kontrolle der Installation. Die schnelle Dimensionserkennung wird durch eine Farbkodierung unterstützt. Zusätzlich bietet ein QR-Code direkten Zugang zu weiterführenden Produktinformationen.
Technische Daten
- Nenndurchmesser: DN 20
- Rohraußendurchmesser: 20 mm
- Max. Mediumtemperatur (Dauerbetrieb): 95 °C
- Betriebsdruck: max. 10 bar
- Werkstoff Gehäuse: Messing CW625N (CuZn35Pb1,5AlAs)
- Anschlüsse: Pressmuffe (Uponor S-Press PLUS)
- Bedienung: Handrad
- Spindel: Steigend
- Entleerungsventil: Abnehmbar, G 1/4" Anschluss
- Funktion: Schrägsitzventil mit Rückflussverhinderer
Das Uponor S-Press Plus Schrägsitzventil mit Rückflussverhinderer bietet eine zuverlässige und hygienische Lösung für Trinkwasserinstallationen. Mit seiner robusten Messingausführung, der maximalen Mediumtemperatur von 95 °C und dem Betriebsdruck von bis zu 10 bar ist es für vielfältige Anwendungen in Verbundrohrsystemen geeignet. Die einfache Bedienung über das Handrad und die praktische Entleerungsfunktion unterstützen eine effiziente Nutzung und Wartung.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1119315 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Artikelnummer | UPONOR-1119315 |
| Bedienung | Handrad |
| EAN-13 | 6414905559961 |
| Gewicht | 0,5 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 95 |
| Mit Entleerungsventil | ja |
| Nenndurchmesser | DN 20 |
| Rechtwinklige Ausführung | nein |
| Rohraußendurchmesser alle Anschlüsse | 20 |
| Spindel und/oder Handrad ansteigend | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing CW625N (CuZn35Pb1,5AlAs) |
| WEEE-Nr. | 16532378 |
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
