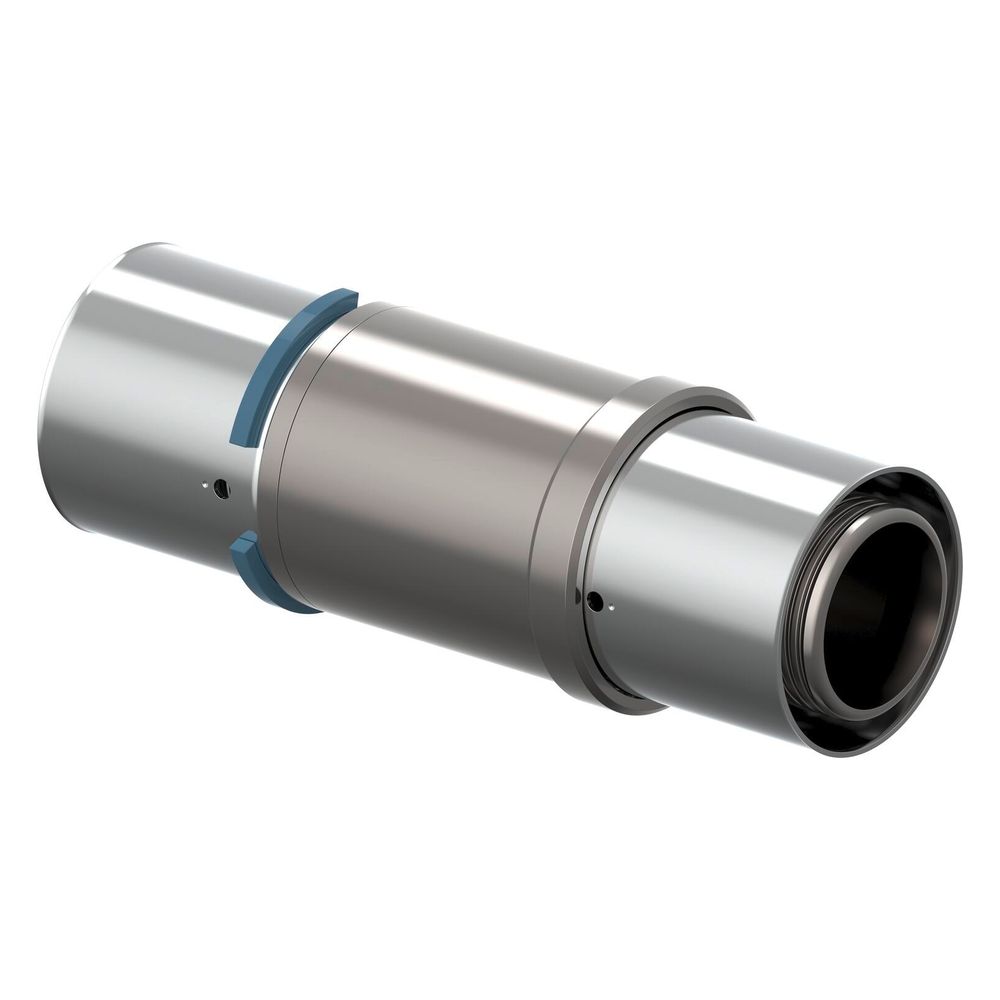

Uponor S-Press Schiebekupplung, 40x40mm, 1118710

Die Uponor S-Press Schiebekupplung 40x40mm aus der S-Press PLUS Serie ist ein gerader, einteiliger Pressfitting aus entzinkungsbeständiger Messinglegierung. Sie ist für Verbundrohrsysteme mit einem Rohraußendurchmesser von 40 mm konzipiert und eignet sich für den Einsatz in Trinkwasser- und Heizungsinstallationen. Die Kupplung bietet eine zuverlässige, längskraftschlüssige Radial-Pressverbindung und ist auch als Reparaturkupplung einsetzbar.

Welche Materialeigenschaften zeichnen die Schiebekupplung aus?

Die Schiebekupplung besteht aus einer entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der verwendete Messingwerkstoff ist gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet. Die Bleiabgabe entspricht den verschärften Anforderungen der Trinkwasserverordnung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270.

Wie wird eine sichere und hygienische Verbindung sichergestellt?

Die Uponor S-Press Schiebekupplung ermöglicht eine längskraftschlüssige Radial-Pressverbindung mit einer Edelstahl-Presshülse, die über ein Sichtfenster verfügt. Eine hohe Prüfsicherheit ist durch die "unverpresst undicht"-Funktion gegeben, welche bei einer Dichtheitsprobe mit 150 mbar Überdruck eine sofortige Erkennung unverpresster Stellen ermöglicht. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Die Kupplung ist zudem zugfest und systemgebunden, was eine vollständige Kompatibilität zu bestehenden Uponor Komponenten sicherstellt.

Für welche Anwendungen ist die Kupplung geeignet?

Diese Schiebekupplung ist vielseitig einsetzbar in Trinkwasser- und Heizungsinstallationen. Im Trinkwasserbereich ist sie für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden. Die gerade Form und die Pressmuffenanschlüsse erleichtern die Installation.

Welche weiteren Merkmale erleichtern die Installation?

Die Kupplung ist einteilig ausgeführt und verfügt über eine fixierte Presshülse sowie einen Pressanschlag. Das einfache Entgraten ohne Kalibrieren wird durch die Konstruktion mit verlängerter Stützhülse ermöglicht. Die Außen- und Innengewinde entsprechen der DIN EN 10226-1. Eine Farbkodierung unterstützt die einfache Identifikation. Die Kupplung ist auch als Reparaturkupplung einsetzbar.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Rohraußendurchmesser: 40

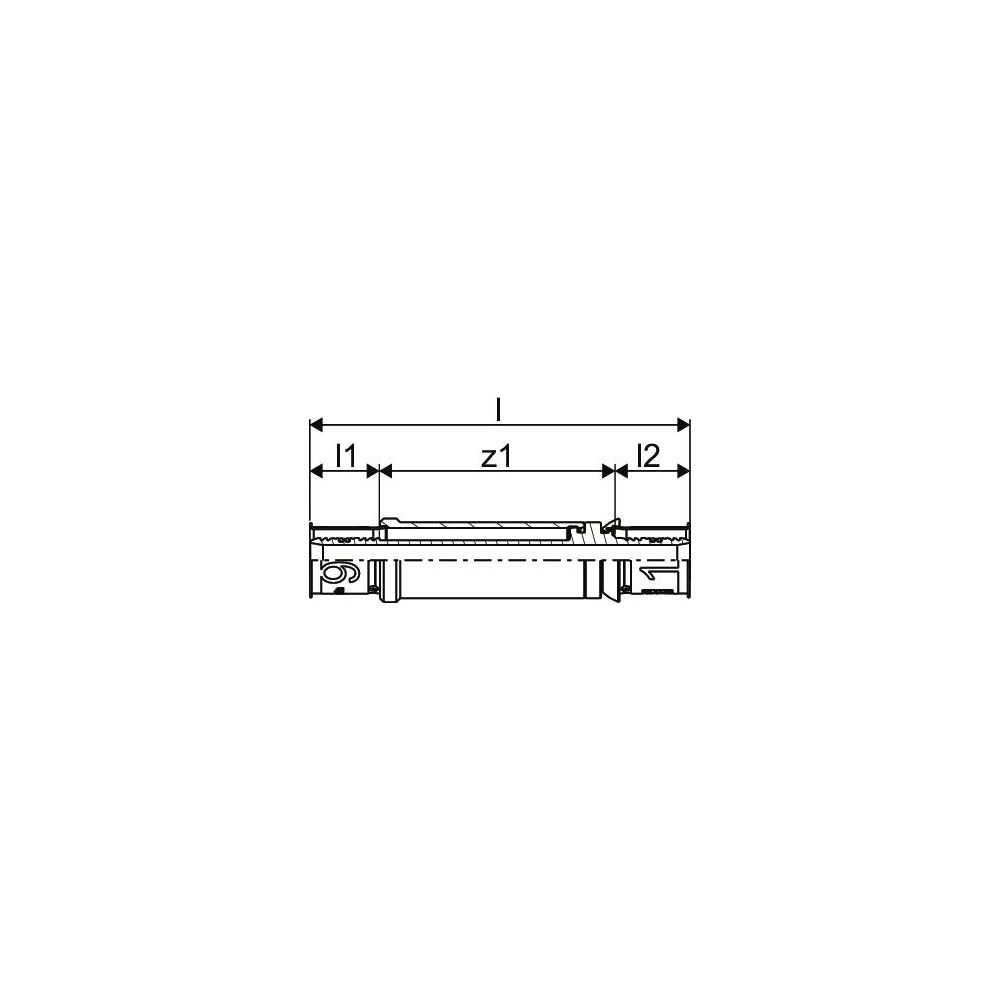

• Länge: 138
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff: Messing
• Zeta-Wert: 0,6
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebsdruck: 10 bar
• Max. Dauerbetriebstemperatur Heizung: 80 °C

Die Uponor S-Press Schiebekupplung 40x40mm bietet eine robuste und hygienische Verbindungslösung für Verbundrohrsysteme. Mit ihrer entzinkungsbeständigen Messinglegierung, der zweischichtigen Innenverzinnung und der EPDM-Dichtung ist sie für den Einsatz in Trinkwasser- und Heizungsinstallationen bis 10 bar Betriebsdruck geeignet. Die "unverpresst undicht"-Funktion und die vollständige Kompatibilität zu Uponor Komponenten unterstreichen die hohe Qualität und Sicherheit dieses Pressfittings.
