Beschreibung

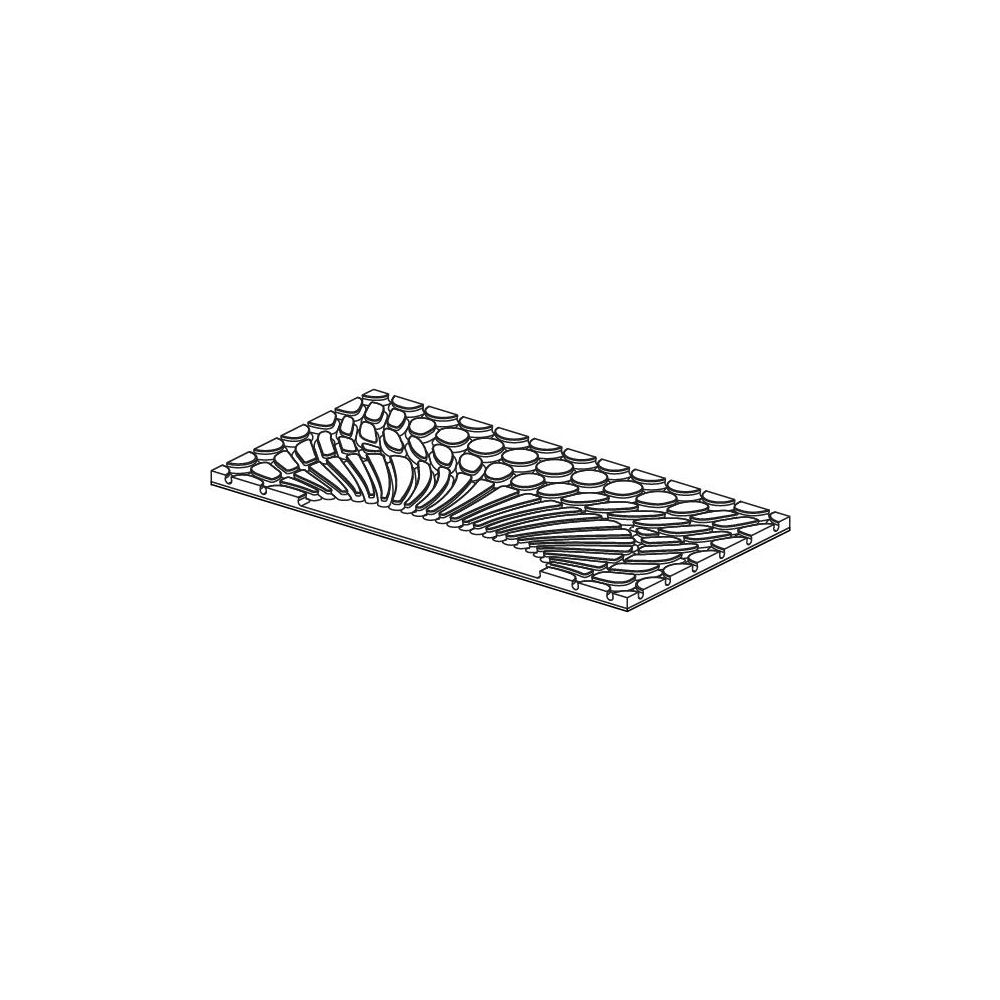

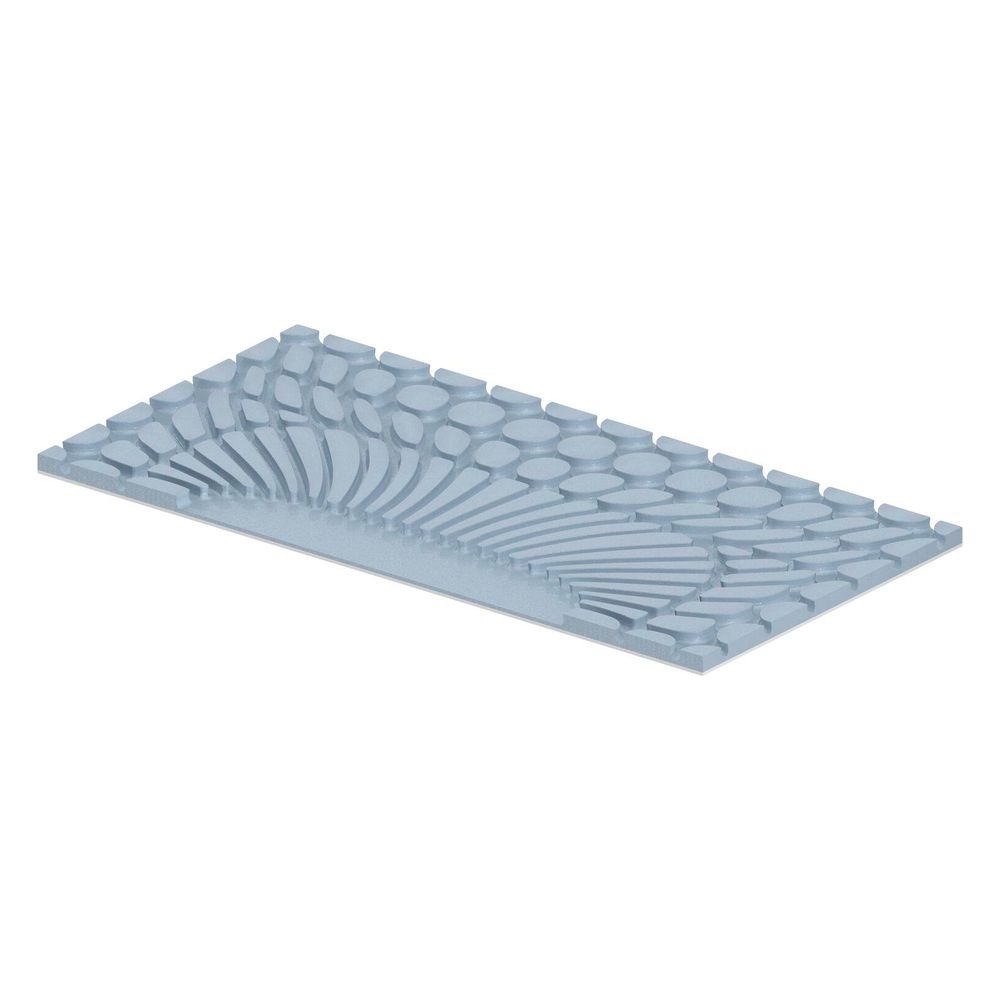

Uponor Vario Heat Protect Verteilerplatte mit Trittschallschutz, 32mm
Die Uponor Vario Heat Protect Verteilerplatte mit Trittschallschutz, 32 mm, aus der Vario Serie ist eine spezialisierte Einlegeplatte für Flächenheizungs- und -kühlungssysteme. Gefertigt aus hochwärmedämmendem XPS-Extruderschaum, dient sie als effizienter Rohrträger zur sauberen Leitungsführung in der Dämmebene direkt vor dem Verteiler. Sie bietet eine geprüfte Trittschallminderung von 28 dB und ist für Verteiler mit bis zu 12 Heizkreisen sowie für Rohrdurchmesser von 14 bis 17 mm geeignet.
Welche Funktionen erfüllt die Uponor Vario Heat Protect Verteilerplatte?
Diese Verteilerplatte ist als Rohrträger aus hochwärmedämmendem XPS-Material konzipiert, um Verteileranschlussleitungen einer Fußbodenheizung unter der Heizestrichschicht präzise zu führen und zu dämmen. Sie ist einsetzbar für das Uponor FBH-System Klett mit 14 und 16 mm PE-Xa oder MLCP-Rohren und trägt mit ihrer Isolierstärke von 31 mm und einer Wärmeleitfähigkeit von 0,033 W/mK zur Reduzierung von Wärmeverlusten bei. Die Platte ist für Verteiler mit bis zu 12 Heizkreisen ausgelegt und pro Verteiler wird eine Platte benötigt.
Für welche Belastungen und Rohrdurchmesser ist die Platte geeignet?
Die Verteilerplatte ist für eine maximale Nutzlast von 2 kN/m² ausgelegt und besitzt eine Druckfestigkeit von 300 kPa. Ihre Abmessungen betragen 1200 x 600 x 32 mm, was eine gute Integration in gängige Verlegeflächen ermöglicht. Sie ist speziell für Rohrdurchmesser von 14 bis 17 mm konzipiert und bietet somit Flexibilität für verschiedene Fußbodenheizungsinstallationen.
Wie trägt die Verteilerplatte zum Komfort und zur Sicherheit bei?
Ein wesentliches Merkmal der Verteilerplatte ist ihre geprüfte Trittschallminderung von 28 dB, die maßgeblich zur Reduzierung von Geräuschen beiträgt und den Wohnkomfort verbessert. Hinsichtlich des Brandschutzes entspricht die Platte der Brandklassifizierung Klasse E nach DIN EN 13501-1 und der Baustoffklasse B2 nach DIN 4102, was wichtige Kriterien für den Einsatz in Gebäuden darstellt.
Technische Daten

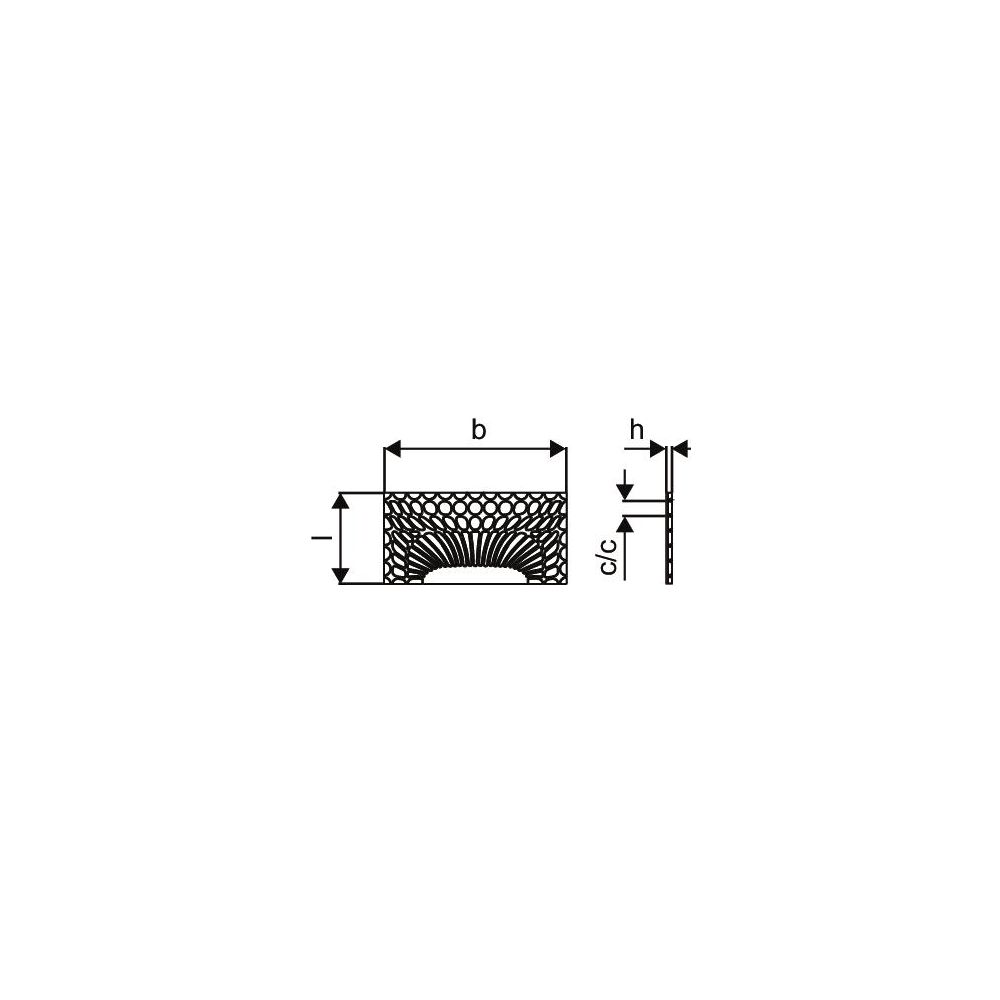

- Abmessungen: 1200 x 600 x 32 mm
- Werkstoff: XPS-Extruderschaum
- Isolierstärke: 31 mm
- Wärmeleitfähigkeit: 0,033 W/mK
- Wärmedurchlasswiderstand Rd: 0,61
- Maximale Nutzlast: 2 kN/m²
- Druckfestigkeit: 300 kPa
- Geeignet für Rohrdurchmesser: 14 - 17 mm
- Trittschallminderung: 28 dB
- Brandklassifizierung nach EN 13501-1: Klasse E
Die Uponor Vario Heat Protect Verteilerplatte mit Trittschallschutz bietet eine effiziente Lösung für die Installation von Fußbodenheizungen. Mit ihrer hohen Wärmedämmung, einer maximalen Nutzlast von 2 kN/m² und einer geprüften Trittschallminderung von 28 dB stellt sie eine zuverlässige Komponente für die präzise Rohrführung und Dämmung unter der Heizestrichschicht dar.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Vario |
| Hersteller-Produktgruppe | Uponor Klett |
| Hersteller-Artikelnummer | 1091816 |
| Hersteller | Uponor |
| Artikelnummer | UPONOR-1091816 |
| Baulänge | 1200 |
| Brandverhaltensklasse nach EN 13501-1 | Eca |
| EAN-13 | 6414905223879 |
| Einlegeplatte | ja |
| EPS-Typ nach EN 13163 | 300 |
| Geeignet für Rohrdurchmesser | 14 - 17 |
| Geräuschdämmung | 28 |
| Gewicht | 0,4 kg |
| Isolierstärke | 31 |
| Länge | 600 |
| Max Belastung | 2 |
| Mit Folie | nein |
| Mit Trittschalldämmung | ja |
| Mit Wärmeleitplatte | nein |
| Noppenplatte | nein |
| Rollbar | nein |
| Tackerplatte | nein |
| Werkstoff | Polystyrol (PS) |
| Wärmedurchlasswiderstand Rd | 0,61 |
| Zusammenklappbar | nein |
| WEEE-Nr. | 16532378 |
