Uponor Motion Hygienespülsystem WF, Rp 1/2", 1118176

Das Uponor Motion Hygienespülsystem WF, Rp 1/2" aus der Uponor Motion Serie ist eine automatisierte Spülstation, die die Trinkwasserinstallation eines Sanitärraumes permanent überwacht und bedarfsgerecht temperatur- oder zeitgesteuert spült. Es wird werkseitig vormontiert in einem Waschtisch Montagerahmen geliefert und eignet sich für die Montage in Vorwandsystemen, Trockenbauwänden sowie Massivwänden. Dieses System ist für Warm- und Kaltwasserleitungen in Trinkwasserinstallationen konzipiert und erfüllt die hygienischen Anforderungen der KTW-Leitlinie, des DVGW Arbeitsblattes W 270 und der UBA Positivliste (4MS).

Wie stellt das Uponor Motion Hygienespülsystem die Trinkwasserhygiene sicher?

Das Uponor Motion Hygienespülsystem WF stellt die Einhaltung der Trinkwasserhygiene durch gezielte Spülvorgänge sicher. Es verfügt über einen ungehinderten freien Auslauf "AA" nach DIN EN 1717 und DIN EN 13076, der eine sichere Trennung zwischen Trinkwasser und Abwasser ermöglicht. Mit werkseitiger Voreinstellung der Grenzwerte erfüllt es die Anforderungen nach VDI 6023. Integrierte Temperatursensoren und ein Überlaufsensor tragen zu einer erhöhten Sicherheit bei. Das System unterstützt sowohl Bedarfsspülungen als auch Intervallspülungen, um Stagnation in der Trinkwasserinstallation effektiv vorzubeugen und die Einhaltung der Hygienevorschriften sicherzustellen. Eine integrierte SD-Karte ermöglicht die Dokumentation des bestimmungsgemäßen Betriebes.

Welche Konstruktionsmerkmale und Installationsmöglichkeiten bietet das System?

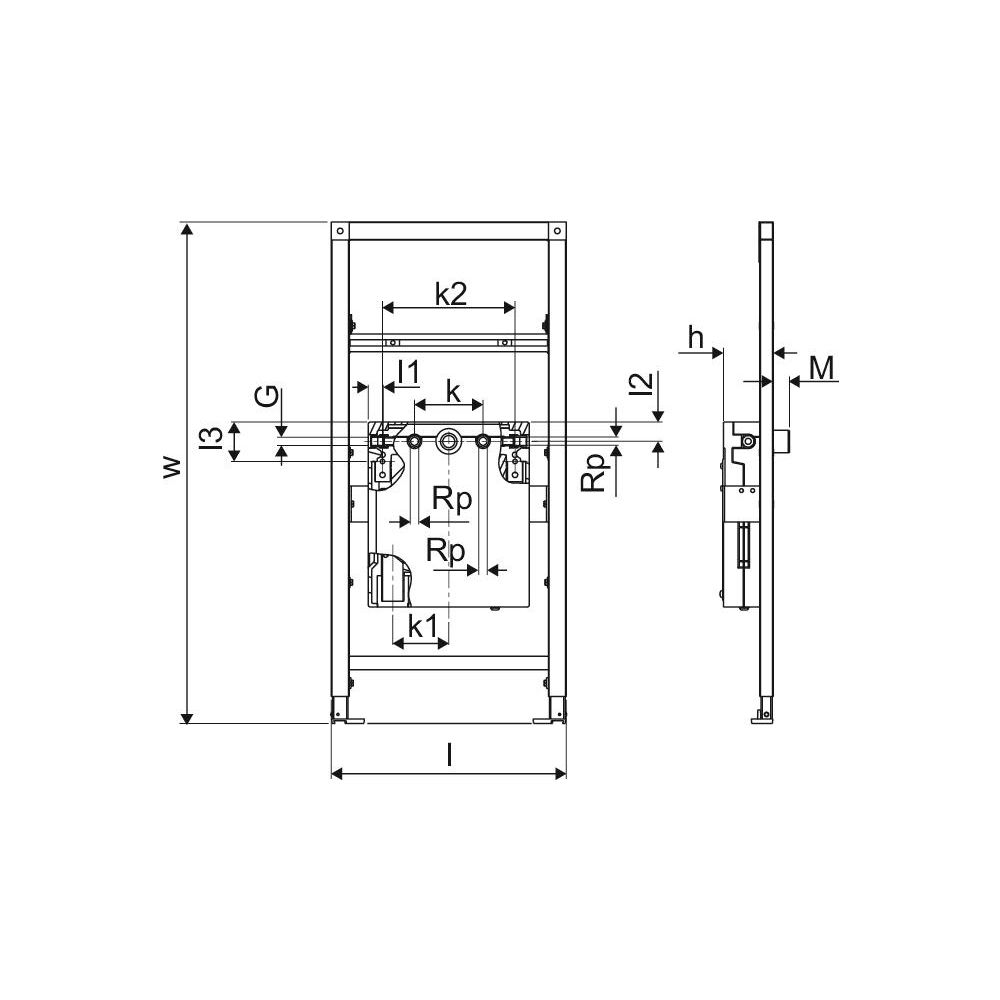

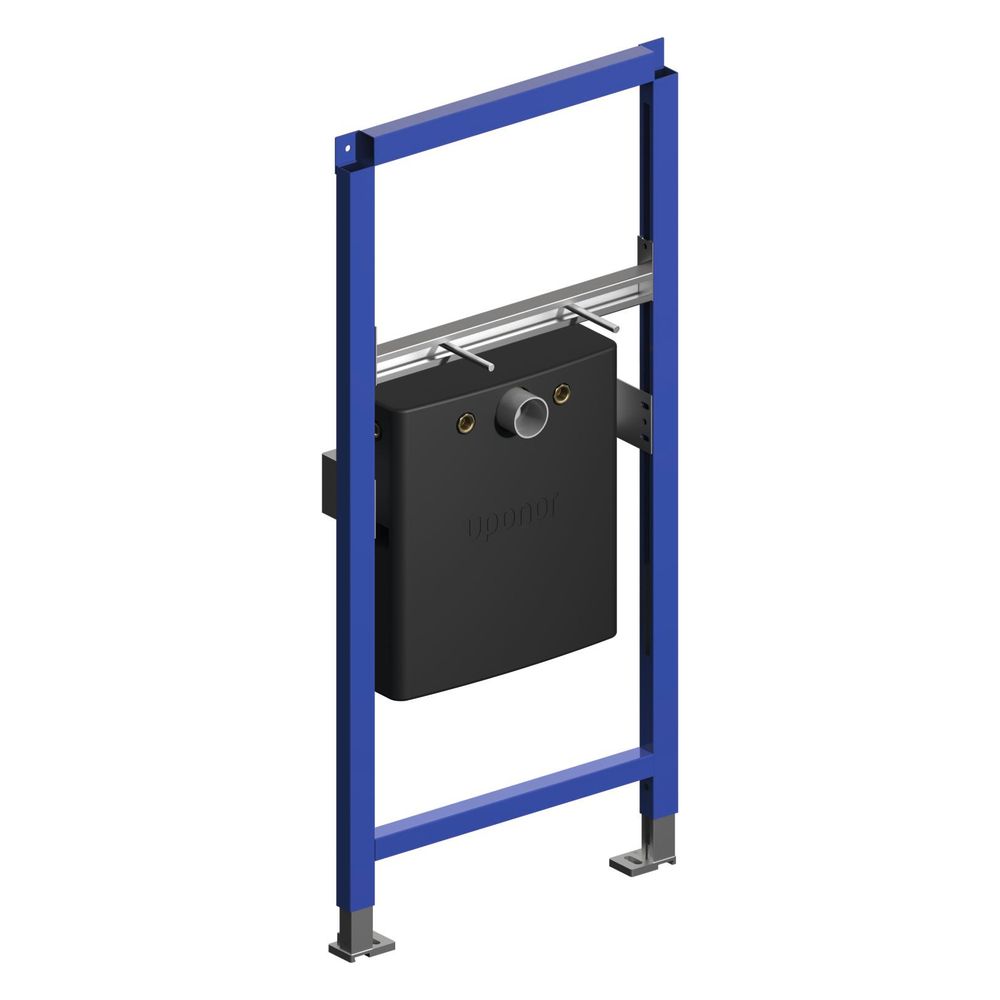

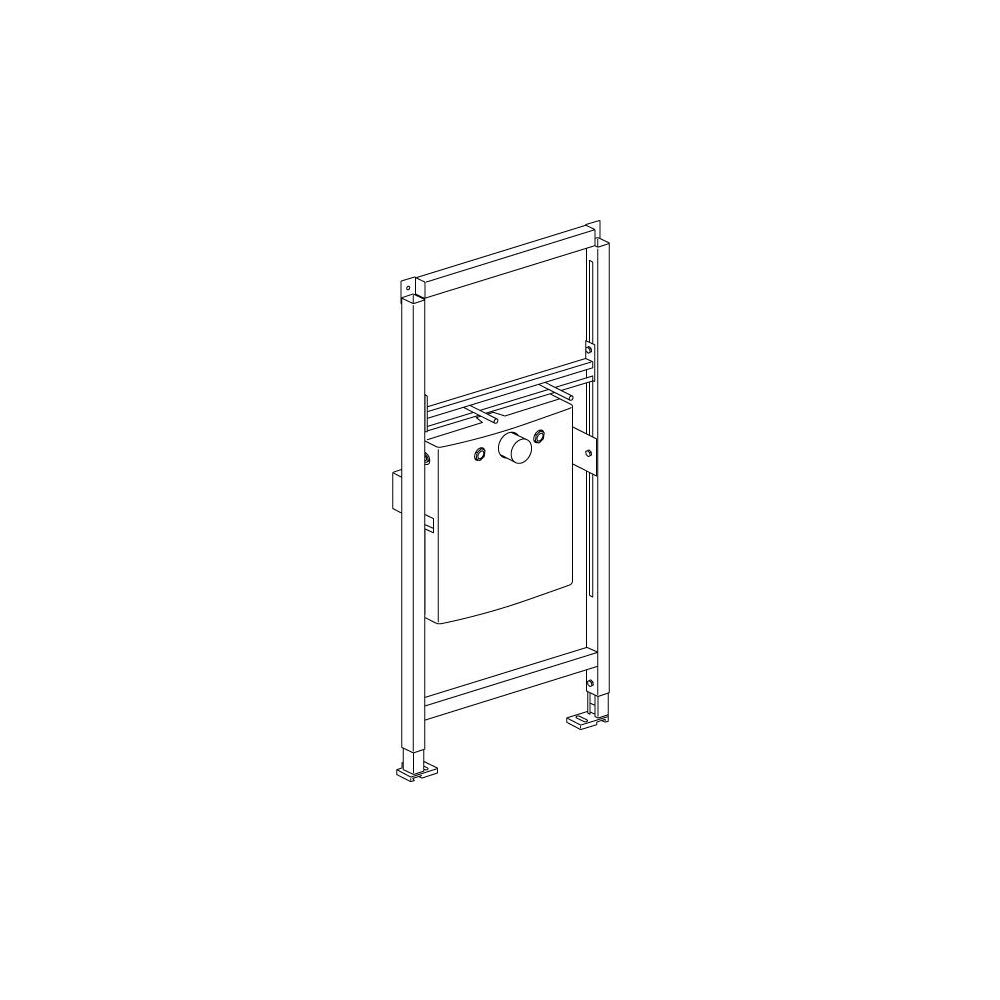

Die Motion Spülstation WF Rp 1/2" ist in einem robusten, schwarzen EPP-Gehäuse untergebracht, das als Dämmbox fungiert und Schallschutz nach DIN EN 4109/5, VDI 4100 SSt III sowie SST EB II bietet. Es ist werkseitig vormontiert in einem Waschtisch Montagerahmen aus Stahl, blau lackiert, der die Befestigung in Vorwandsystemen, Trockenbauwänden und Massivwänden ermöglicht. Das System verfügt über integrierte Anschlüsse für Eckventile 1/2" Rp und Gewindeanschlüsse links/rechts 1/2" Rp. Für die Abwasserentsorgung sind ein Abwasseranschluss DN 50 und ein Siphon-Anschluss DN 32 vorhanden, inklusive eines kombinierten Unterputzsifons für Spülstation und Waschtischanschluss. Es ist geeignet für die Durchschleif-, Ring- und Reiheninstallation sowie die Einzelanbindung für entfernte Zapfstellen.

Wie wird das Uponor Motion Hygienespülsystem gesteuert und überwacht?

Die Steuerung des Uponor Motion Hygienespülsystems erfolgt komfortabel über ein Mobilgerät mittels Wirelessverbindung über eine App. Alternativ ist eine manuelle Bedienung über die Tasten auf dem Steuergerät möglich. Ein potentialfreier Kontakt erlaubt die Spülauslösung über einen externen Taster oder eine Gebäudeleittechnik (GLT). Für zusätzliche Sicherheit sorgt ein akustisches Warnsignal bei Abwasser-Rückstau. Optional besteht die Möglichkeit zur Ausgabe eines optischen Warnsignals (12V) bei Abwasser-Rückstau. Ein motorisierter Kugelhahn mit abnehmbarem Antrieb ist im Auslieferungszustand geschlossen.

Technische Daten

• Maximaler Betriebsdruck: 10 bar (1 MPa)
• Maximale Betriebstemperatur: 70 °C
• Minimale Umgebungstemperatur: 5 °C
• Maximale Umgebungstemperatur: 40 °C
• Mindestfließdruck: 1000 mbar (1000 hPa)
• Maximaler Durchfluss: 0,25 l/s (15 l/min)
• Versorgungsspannung: 230 V-AC / 50-60 Hz
• Schutzklasse: IP 54
• Abwasseranschluss: DN 50
• Siphon-Anschluss: DN 32

Das Uponor Motion Hygienespülsystem WF bietet eine umfassende und flexible Lösung zur Aufrechterhaltung der Trinkwasserhygiene in Sanitärinstallationen. Mit seiner robusten Bauweise, der intelligenten Steuerung per App oder manuell sowie den integrierten Sicherheitsfunktionen erfüllt es hohe Anforderungen. Die technischen Eigenschaften wie ein maximaler Betriebsdruck von 10 bar, eine maximale Betriebstemperatur von 70 °C und die Schutzklasse IP 54 ermöglichen einen sicheren und langlebigen Betrieb.

Lieferumfang

• 1x Uponor Motion Hygienespülsystem WF, Rp 1/2"
• 1x Ablaufbogen, Kunststoff, weiß
• 1x Gumminippel 32 mm für Waschtischanschluss
• 1x Befestigungsset für die Wandmontage
• 1x Befestigungsset für die Montage in Vorwandsysteme Sanit 996 und Conel
