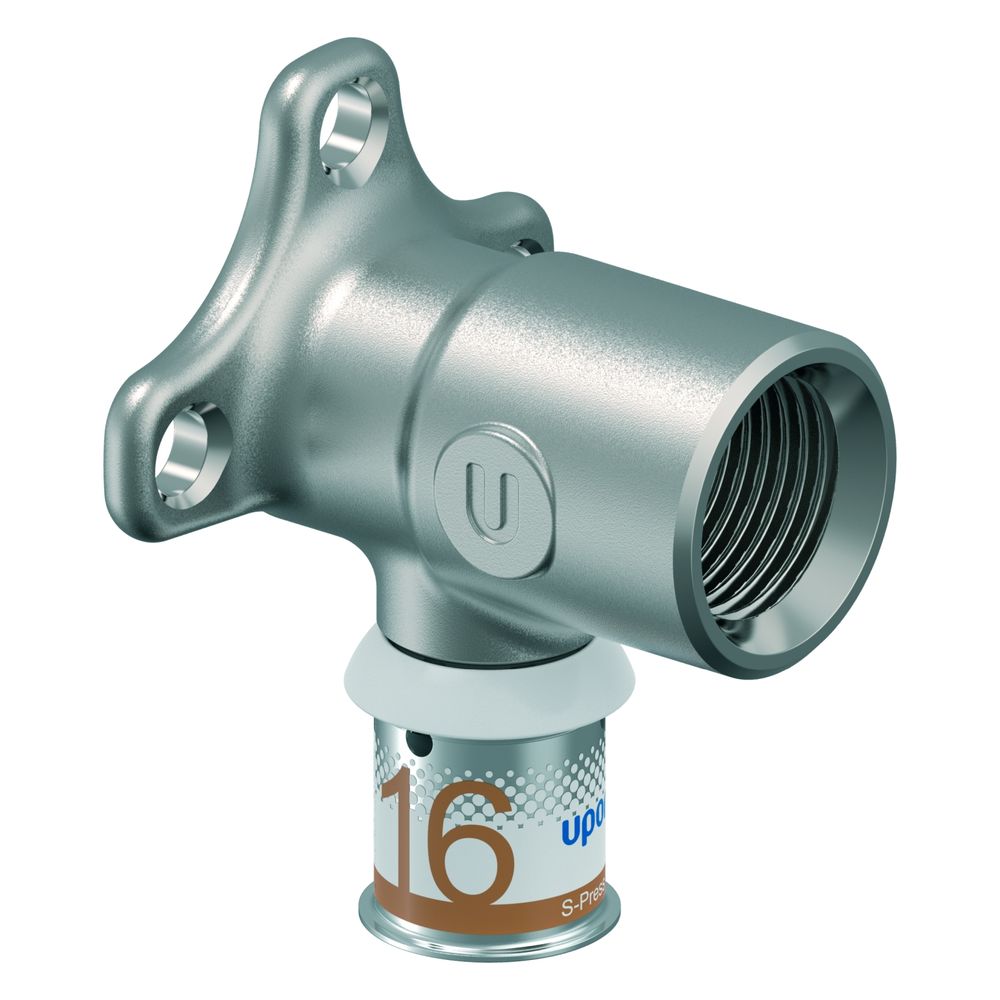

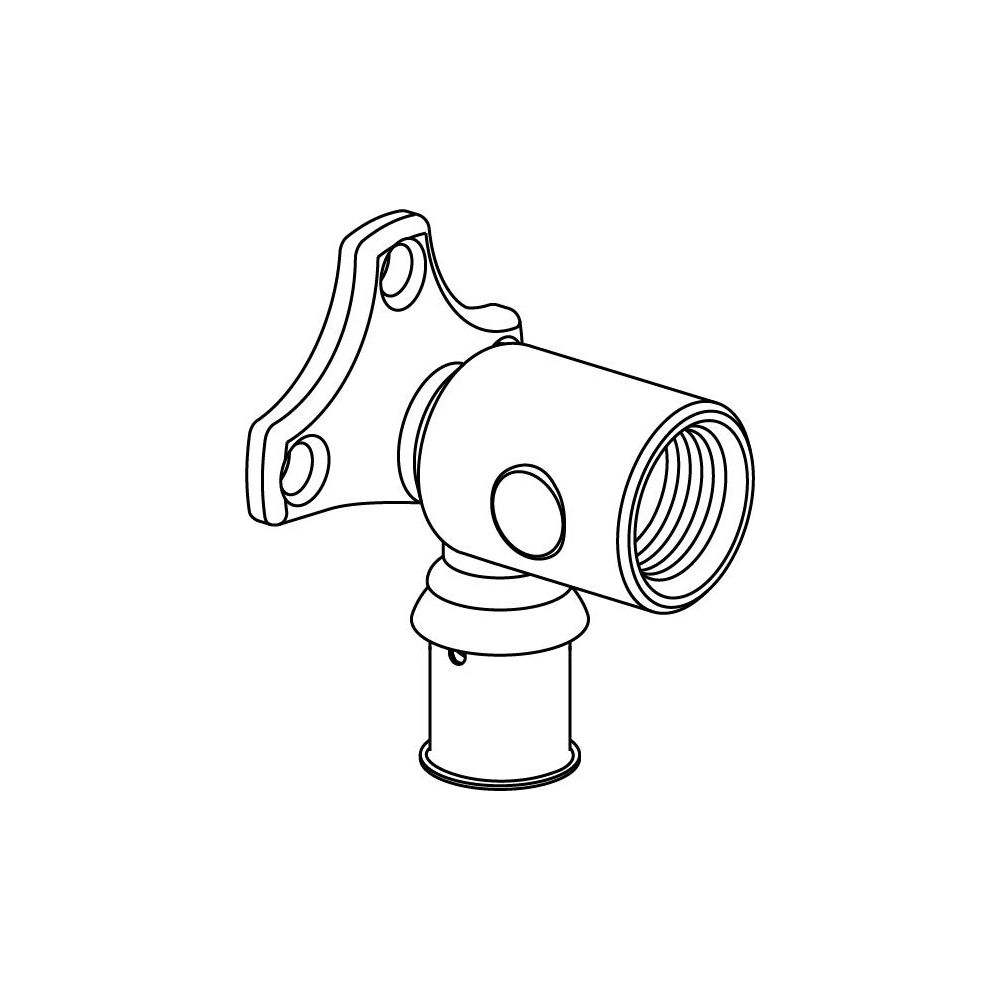

Uponor S-Press Plus Wandscheibe L, 16mm x Rp 1/2" FT

Die Uponor S-Press Plus Wandscheibe L, 16mm x Rp 1/2" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit verzinnter Oberfläche, eignet sie sich für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Die Wandscheibe ist für Auf- und Unterputzmontage konzipiert und bietet eine langlebige, korrosionsgeschützte Verbindung mit einem maximalen Betriebsdruck von 10 und einer Mediumtemperatur von 0 bis 70.

Wie ist die Konstruktion und das Material des Uponor S-Press Plus Wandscheibe L gestaltet?

Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Das Gehäuse ist ebenfalls aus Messing gefertigt. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Verbindung ist totraumfrei und hygieneoptimiert, was durch die Erfüllung der KTW-Empfehlung und des DVGW-Arbeitsblattes W 270 bestätigt wird.

Welche Verbindungstechnologie und Montageeigenschaften bietet der Fitting?

Die Wandscheibe verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Verpresskontrolle besitzt. Die Verpressung erfolgt ohne Kalibrieren und Entgraten des Rohres, was die Montage vereinfacht. Eine besondere Verpresstkennzeichnung bietet vor und während der Dichtheitsprüfung eine hohe Prüfsicherheit. Die Montage ist sowohl Auf- als auch Unterputz möglich und kompatibel mit dem Uponor Montagezubehör.

Welche Zertifikate und Prüfungen liegen für das Produkt vor?

Der Fitting ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 geprüft. Zudem erfüllt der Fitting die Migrationsprüfung gemäß DIN EN 12873-1 und besteht den Zugfestigkeitstest nach CSTB NF EN 1979 mit über 1600 N. Das Innengewinde entspricht der Norm DIN EN 10226-1.

Wie ist die Kompatibilität und der Anwendungsbereich des Fittings?

Die Uponor S-Press Plus Wandscheibe L ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Installation von Trinkwasseranlagen sowie Heiz- und Kühlsystemen. Durch den durchflussoptimierten Aufbau werden Druckverluste minimiert, was die Effizienz der Rohrleitung verbessert.

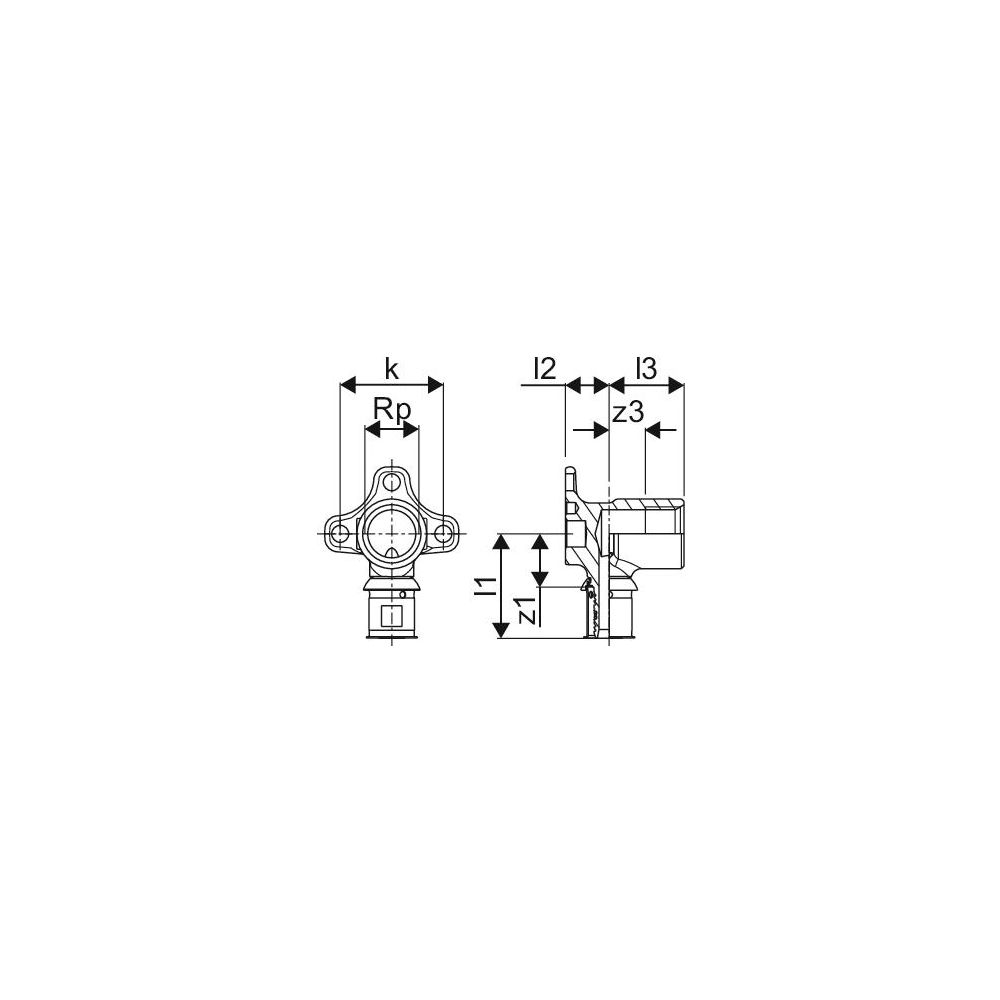

Technische Daten

• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Form: rechtwinklig
• Anschluss: Pressmuffe
• Gewindemaß Armatur: 1/2 Zoll
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 42
• Länge Anschluss 2: 30
• Arbeitslänge Anschluss 1: 22
• Arbeitslänge Anschluss 2: 15
• Länge ab Wandplatte: 50
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus Wandscheibe L überzeugt durch ihre hochwertige Materialauswahl und die durchdachte Konstruktion, die eine sichere und langlebige Verbindung in Trinkwasser- und Heizungsanlagen ermöglicht. Mit einem maximalen Betriebsdruck von 10 und einer Mediumtemperatur von bis zu 70 ist sie vielseitig einsetzbar und unterstützt eine effiziente Rohrleitungsführung durch ihre durchflussoptimierte Bauweise.
