Die Produktabbildung kann u.a. farblich vom realen Produkt abweichen.

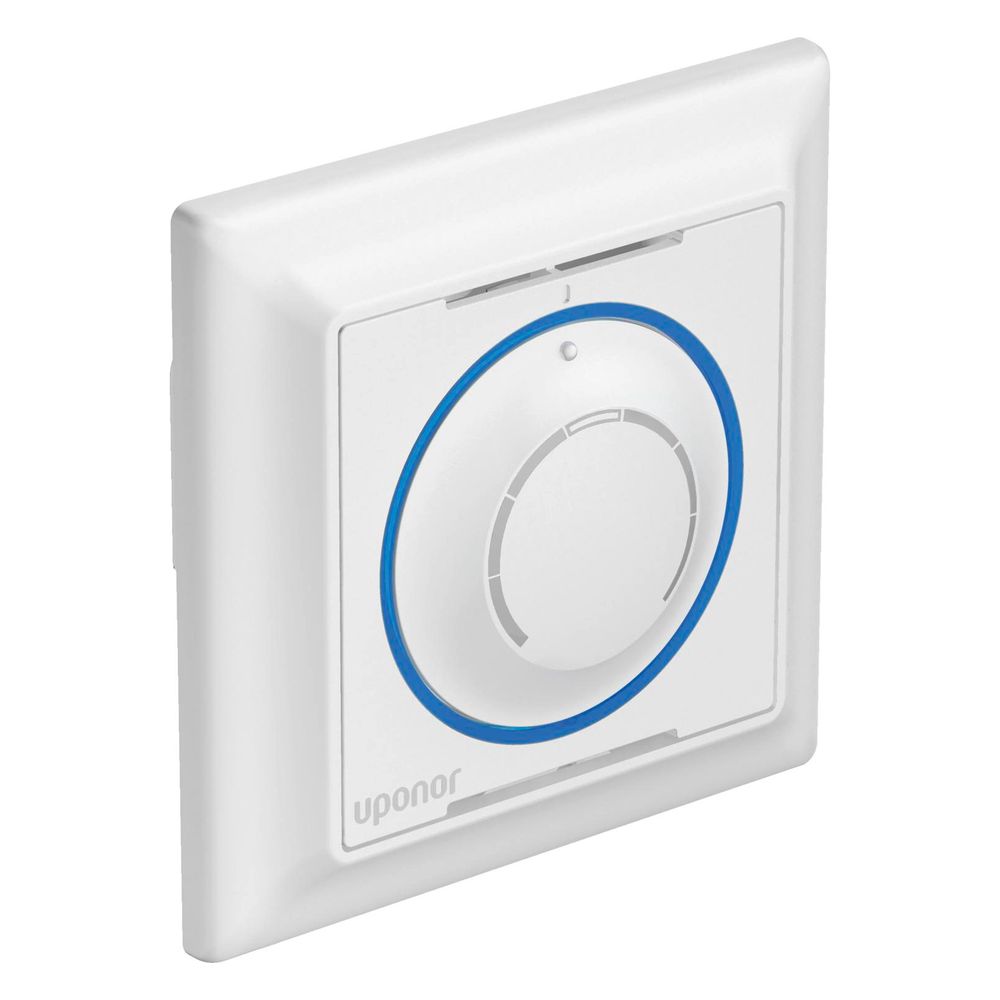

Bild öffnenUponor Smatrix Base Raumfühler UP T-144 Bus weiß
in Unterputzausführung zur Erfassung der Raumtemperatur und direkten Weiterleitung der Messwerte über ein Smatrix Bus-Kabel A-145 10m/50m an das Smatrix Base Regelmodul X-145 Bus oder indirekt über ein Erweiterungsmodul M-140 oder ein Stern Modul M-141, zum Einbau in Unterputzdosen 60 mm, bestehend aus:
- Unterputz Raumfühler mit Stellrad
- Abdeckrahmen
- BefestigungsmaterialFunktionen:
- Betriebsanzeige Heizen oder Kühlen
- DIP-Schalter zur Freigabe Signalverarbeitung der Schaltuhr
- Sollwertbereich 5 - 35 °COptionen:
- Raumfühleranschluß mit Bus Technologie für Reihenschaltung zum Smatrix Base Regelmodul X 145 Bus oder Einzelverdrahtung zum 6-Kanal Stern Modul M141
- maßlich angepasst für Schalterprogramme mit Adapterrahmen 55/55 mm
- Wahlmöglichkeit SchaltuhrfunktionKonformität: CE Kommunikationsprotokoll: Robust RS485 serial bus Schutzklasse: IP30 Farbe: weiß, glänzend (RAL 9016) Anforderung: 4-Draht Bus Installation
Spezifikation:
- Bis zu 4 Regelmodule in einem System
- Betriebsspannung: 230 V
- Autoabgleich optimiert Energieverbrauch und Komfort
- Elektronische Regelung
- Unterstützt bis zu 6 Raumthermostate und 8 Stellantriebe (24 V) pro Controller
- Integrierte Pumpen- und Kesselrelais
- Integrierte Ventil- und Pumpenintervallschaltung
- Integrierte Feuchteüberwachung
- Verschiedene Verdrahtungsoptionen (reihe / parallel)
- 4 - Draht Businstallation
- Kommunikationsprotokoll: Serieller RS485 Bus
- Max. Leistungsaufnahme pro Aktor: 24 VAC / 0,2 A (0,4 A Spitze)
Anwendung:
- Kabelgebundene Raumtemperaturregelung für Flächenheizung- und kühlung
- Sollwertbereich: + 5 °C … + 35 °C
Zertifikate:
- CE / EAC
- Misst die empfundene Raumtemperatur
- Unterputzausführung mit Stellrad
- Zum Einbau in Unterputzdosen 60 mm
- Schutzklasse: IP 30
- Farbe: Verkehrsweiss RAL 9016
Funktionen:
- Betriebsanzeige Heizen oder Kühlen
- DIP-Schalter zur Freigabe Signalverarbeitung der Schaltuhr
- Sollwertbereich: + 5 °C ... + 35 °C
Bestehend aus:
- Uponor Smatrix Base Raumfühler UP T-144 Bus
- Abdeckrahmen
- Befestigungsmaterial
in Unterputzausführung zur Erfassung der Raumtemperatur und direkten Weiterleitung der Messwerte über ein Smatrix Bus-Kabel A-145 10m/50m an das Smatrix Base Regelmodul X-145 Bus oder indirekt über ein Erweiterungsmodul M-140 oder ein Stern Modul M-141, zum Einbau in Unterputzdosen 60 mm, bestehend aus:
- Unterputz Raumfühler mit Stellrad
- Abdeckrahmen
- BefestigungsmaterialFunktionen:
- Betriebsanzeige Heizen oder Kühlen
- DIP-Schalter zur Freigabe Signalverarbeitung der Schaltuhr
- Sollwertbereich 5 - 35 °COptionen:
- Raumfühleranschluß mit Bus Technologie für Reihenschaltung zum Smatrix Base Regelmodul X 145 Bus oder Einzelverdrahtung zum 6-Kanal Stern Modul M141
- maßlich angepasst für Schalterprogramme mit Adapterrahmen 55/55 mm
- Wahlmöglichkeit SchaltuhrfunktionKonformität: CE Kommunikationsprotokoll: Robust RS485 serial bus Schutzklasse: IP30 Farbe: weiß, glänzend (RAL 9016) Anforderung: 4-Draht Bus Installation
Verwendungshinweis nicht vorhanden
Spezifikation:
- Bis zu 4 Regelmodule in einem System
- Betriebsspannung: 230 V
- Autoabgleich optimiert Energieverbrauch und Komfort
- Elektronische Regelung
- Unterstützt bis zu 6 Raumthermostate und 8 Stellantriebe (24 V) pro Controller
- Integrierte Pumpen- und Kesselrelais
- Integrierte Ventil- und Pumpenintervallschaltung
- Integrierte Feuchteüberwachung
- Verschiedene Verdrahtungsoptionen (reihe / parallel)
- 4
- Draht Businstallation
- Kommunikationsprotokoll: Serieller RS485 Bus
- Max. Leistungsaufnahme pro Aktor: 24 VAC / 0,2 A (0,4 A Spitze) Anwendung:
- Kabelgebundene Raumtemperaturregelung für Flächenheizung- und kühlung
- Sollwertbereich: + 5 GrC ? + 35 GrC Zertifikate:
- CE / EAC
- Misst die empfundene Raumtemperatur
- Unterputzausführung Mit Stellrad
- Zum Einbau in Unterputzdosen 60 mm
- Schutzklasse: IP 30
- Farbe: Verkehrsweiss RAL 9016 Funktionen:
- Betriebsanzeige Heizen oder Kühlen
- DIP-Schalter zur Freigabe Signalverarbeitung der Schaltuhr
- Sollwertbereich: + 5 GrC ... + 35 GrC Bestehend aus:
- Uponor Smatrix Base Raumfühler UP T-144 Bus
- Abdeckrahmen
- Befestigungsmaterial
Weiterlesen
Downloads
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme,
Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch
autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten
und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der
Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen
Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt
werden.
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Technische Daten
Hersteller-Warengruppe | Flächenheizung und -kühlung |
Hersteller-Serie | Smatrix Base |
Hersteller-Produktgruppe | Uponor Smatrix Base / Pulse |
Hersteller-Artikelnummer | 1086973 |
Hersteller | Uponor |
Art der Spannungsversorgung | 230 V |
Artikelnummer | UPONOR-1086973 |
Ausführung Uhr | digital |
Bauhöhe | 81,5 |
Baulänge | 81,5 |
Bautiefe | 41,7 |
Bedienung | Taste |
EAN-13 | 4021598149038 |
Farbe | weiß |
Geeignet für Heizen | ja |
Geeignet für Kühlen | ja |
Gewicht | 0,067 kg |
Messbereich | 5 |
Mit Display | ja |
RAL-Nummer | 9016 |
Relative Luftfeuchtigkeit ablesbar | ja |
Schutzart (IP) | IP30 |
Temperatur ablesbar | ja |
WEEE-Nr. | 16532378 |
