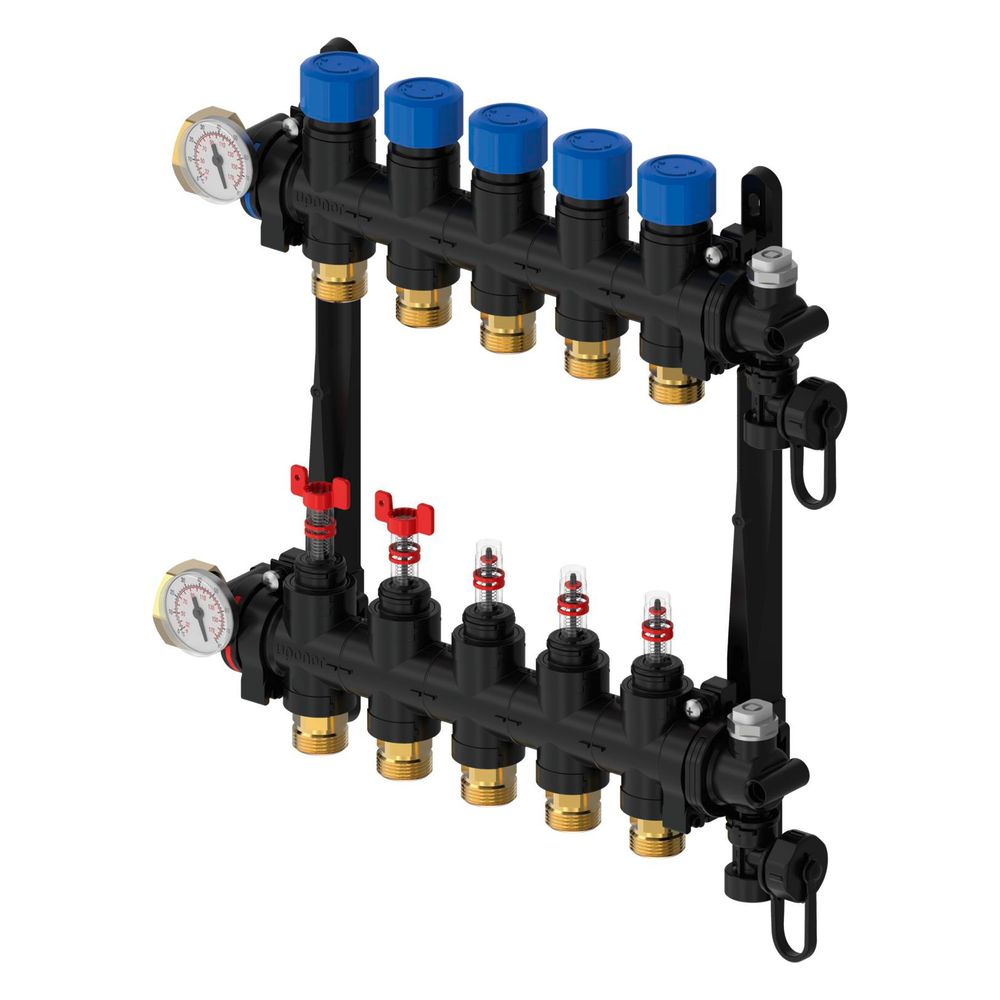

Uponor Vario M-Verteiler mit Durchflussmesser FM, 2x G 3/4" Eurokonus

Der Uponor Vario M-Verteiler mit Durchflussmesser FM und 2x G 3/4" Eurokonus ist eine zentrale Komponente für Flächenheizungs- und Kühlsysteme. Dieser Verteiler aus der Vario M Serie ist speziell für den Einsatz in Fußbodenheizungen und Kühlkreisläufen konzipiert, wo eine präzise Durchflussregelung und Absperrmöglichkeit erforderlich sind. Er zeichnet sich durch seine robuste Bauweise aus glasfaserverstärktem Polyamid und vielseitige Anschlussmöglichkeiten aus.

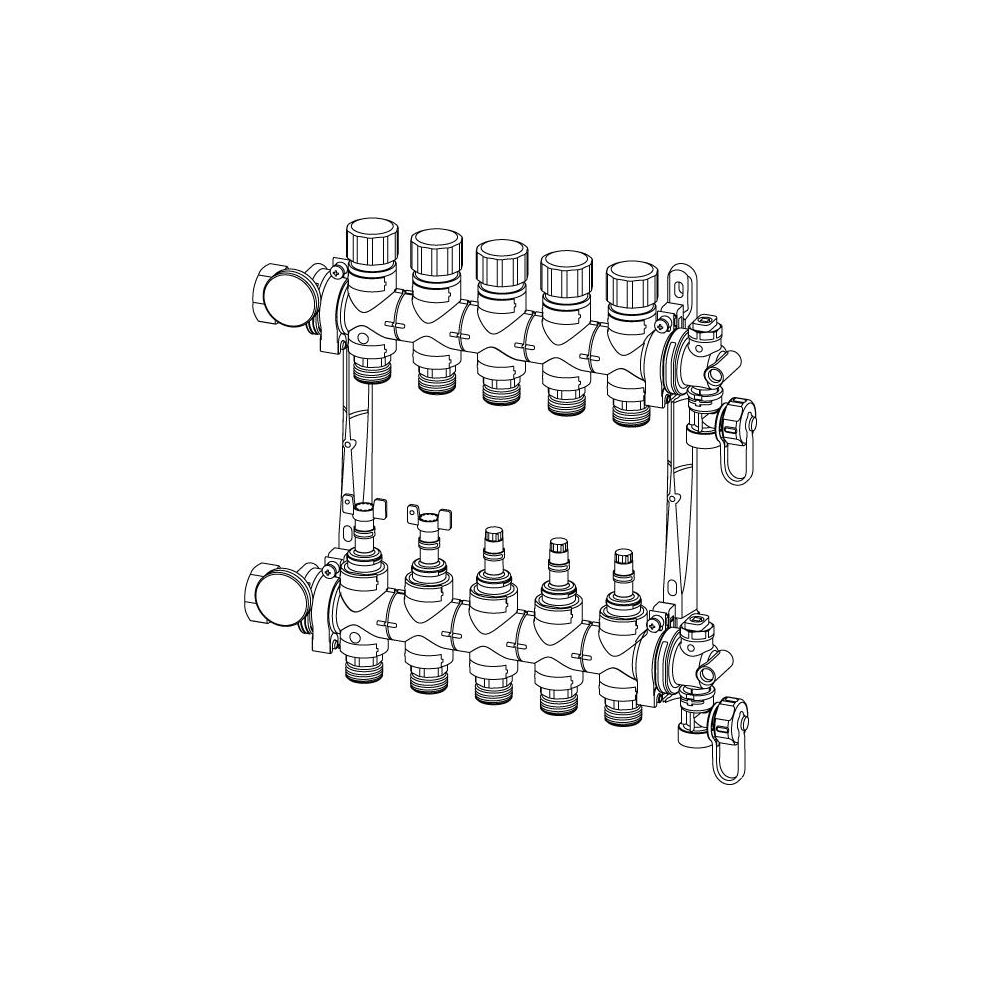

Wie ist der Uponor Vario M-Verteiler aufgebaut und welche Materialien werden verwendet?

Der Verteiler besteht aus glasfaserverstärktem Polyamid, einem widerstandsfähigen Kunststoff, der Langlebigkeit und Stabilität sicherstellt. Er verfügt über integrierte Ventile an Vor- und Rücklauf, die eine einfache Regelung und Absperrung der Heizkreise ermöglichen. Die Baulänge des Verteilers beträgt 210. Die Heizkreisanschlüsse sind im Abstand von 50 mm angeordnet, was eine kompakte und übersichtliche Installation unterstützt.

Welche Funktionen und Ausstattungsmerkmale bietet der Verteiler?

An den Vorlaufventilen sind regulierbare Durchflussanzeiger integriert, die eine genaue Einstellung und Überwachung des Wasserdurchflusses erlauben. Die Rücklaufventile sind zur Aufnahme von Uponor Thermonatrieben (230V oder 24V) vorbereitet und verfügen über Rückschlagklappen, die Rückströmungen verhindern. Zwei Endstücke mit integrierten Entlüftungsventilen, Thermometern sowie drehbaren Füll- und Entleerungseinrichtungen sind vorhanden, was die Wartung und Befüllung des Systems vereinfacht. Die Lieferung umfasst Verteilerhalter, Befestigungsmaterial und Bezeichnungsschilder.

Welche Anschlussmöglichkeiten bietet der Verteiler?

Der primäre Anschluss des Verteilers ist als G 1" Innengewinde zylindrisch (BSPP) ausgeführt und kann beidseitig (rechts oder links) mit Flachdichtung verbunden werden. Die sekundären Heizkreisanschlüsse sind als G 3/4" Eurokonus ausgeführt. Der Verteiler ist für zwei Heizkreise ausgelegt und nicht erweiterbar. Eine sichere und stabile Wandmontage wird durch die mitgelieferten Wandbefestigungsbügel ermöglicht.

Für welche Anwendungen ist der Uponor Vario M-Verteiler geeignet und welche Betriebsparameter gelten?

Der Uponor Vario M-Verteiler ist sowohl für Fußbodenheizung als auch für Kühlung geeignet. Er kann Medien mit Temperaturen von 0 bis 60 °C führen und ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt. Die Heizkreise sind verschließbar, was eine flexible Anpassung an die jeweiligen Anforderungen ermöglicht. Die Konstruktion erlaubt eine druckfeste Installation.

Technische Daten

• Werkstoff: glasfaserverstärktes Polyamid
• Baulänge: 210
• Nenndurchmesser primär: 1 Zoll
• Nenndurchmesser sekundär: 3/4 Zoll
• Anzahl der Gruppen sekundär: 2
• Max. Arbeitsdruck: 6 bar
• Mediumtemperatur (Dauerbetrieb): 0 - 60 °C
• Heizkreisabstand: 50 mm
• Verteilerabstand: 225 mm
• Primärer Anschluss: Innengewinde zylindrisch (BSPP)

Der Uponor Vario M-Verteiler mit Durchflussmesser FM bietet eine zuverlässige und präzise Steuerung von Heiz- und Kühlkreisläufen. Mit seiner robusten Konstruktion aus glasfaserverstärktem Polyamid, den integrierten Durchflussanzeigern und den vielseitigen Anschlussmöglichkeiten ist er eine effiziente Lösung für Flächenheizungen und -kühlungen. Er ist für einen maximalen Arbeitsdruck von 6 bar und Mediumtemperaturen von 0 bis 60 °C ausgelegt und unterstützt eine flexible sowie sichere Installation.

Lieferumfang

• 1x Uponor Vario M-Verteiler mit Durchflussmesser FM
• 1x Satz Verteilerhalter
• 1x Satz Befestigungsmaterial
• 1x Satz Bezeichnungsschilder
