Beschreibung

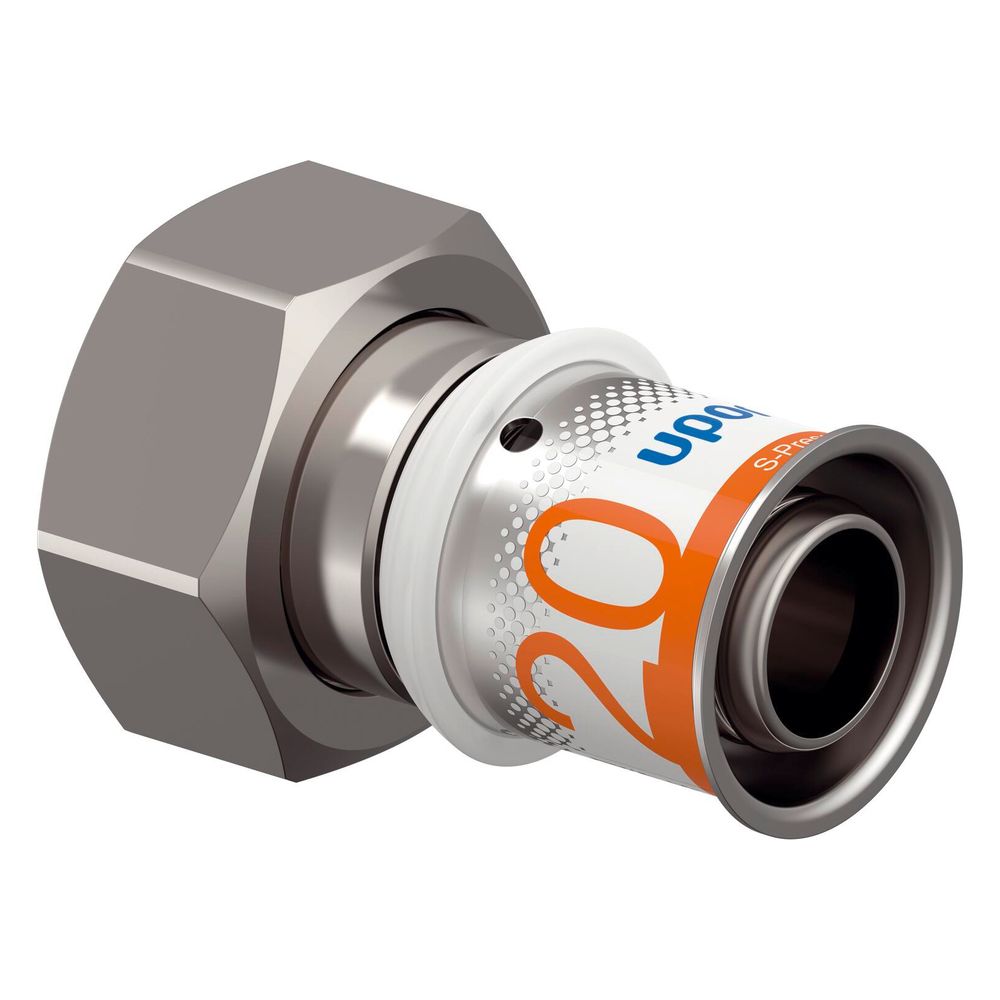

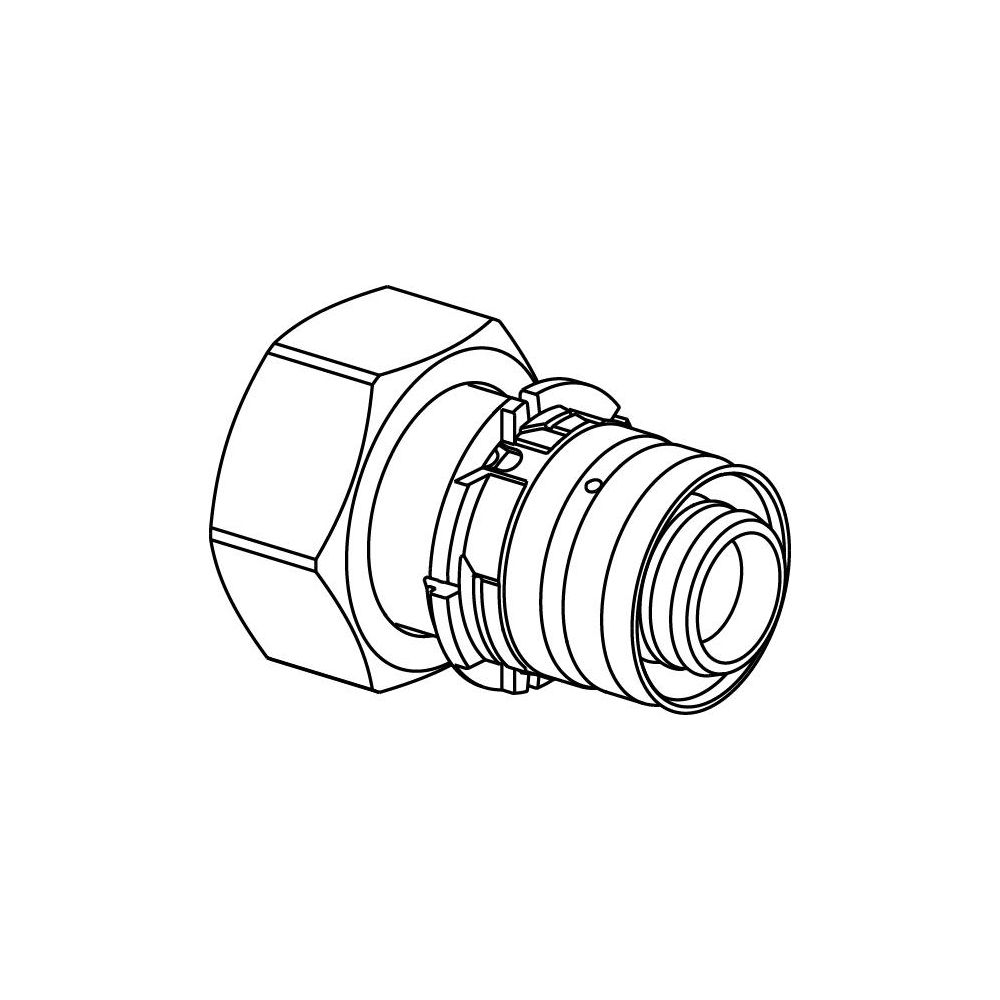

Uponor Uni-X S-Press Verschraubung Eurokonus, 20x3/4" FT Eurokonus
Die Uponor Uni-X S-Press Verschraubung Eurokonus, 20x3/4" FT Eurokonus, aus der Uni-X Serie ist eine einteilige, gerade Verbindung aus verzinnem Messing. Sie ist speziell für die Verteilung von Heizwasser und den Anschluss von Heizkörpern konzipiert. Die Verschraubung bietet eine bewährte Prüfsicherheit, die Undichtigkeiten bei unverpressten Verbindungen frühzeitig erkennt, und ermöglicht ein effizientes Pressen ohne Kalibrieren und Entgraten.
Welche Konstruktionsmerkmale zeichnen die Uponor Uni-X S-Press Verschraubung aus?
Die Verschraubung besteht aus verzinnem Messing und ist mit einer fixierten Presshülse sowie einem Pressanschlag ausgestattet. Diese Merkmale tragen zur bewährten Prüfsicherheit bei, die eine frühzeitige Erkennung von Undichtigkeiten bei unverpressten Verbindungen ermöglicht. Eine Verpresst-Kennzeichnung mit Farbkodierung erleichtert die visuelle Kontrolle des Installationsstatus. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für seine Beständigkeit in Heizungsanwendungen bekannt ist.
Welche Anschlüsse und Abmessungen bietet die Verschraubung?

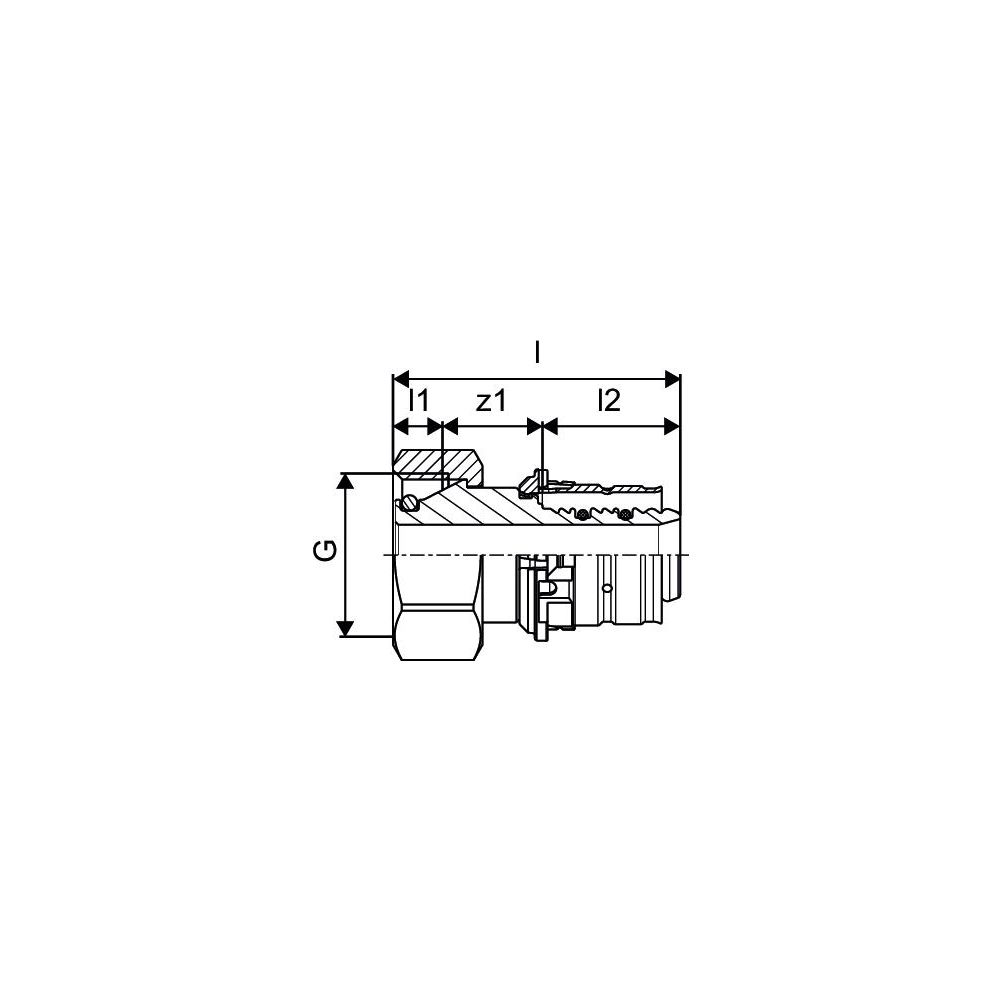

Die gerade ausgeführte Verschraubung verfügt über eine Pressmuffe als Anschluss 1 mit einem Rohraußendurchmesser von 20. Anschluss 2 ist ein Eurokonus mit einem Nenndurchmesser von 3/4 Zoll (20). Die Gesamtlänge der Verschraubung beträgt 46,5. Das Innengewinde entspricht der Norm DIN EN ISO 228-1.
Wie erfolgt die Installation und wo wird die Verschraubung eingesetzt?
Das Pressen der Verschraubung kann ohne vorheriges Kalibrieren und Entgraten erfolgen, was den Installationsprozess vereinfacht und beschleunigt. Die lösbare Verschraubung auf Eurokonus ermöglicht eine flexible Handhabung. Diese Verschraubung ist primär für die Verteilung des Heizwassers und den sicheren Anschluss von Heizkörpern vorgesehen.
Welche technischen Leistungsdaten sind relevant?
Die Verschraubung ist zugfest und für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Beide Anschlussseiten sind verzinnt, jedoch unbehandelt, was den Korrosionsschutz unterstützt.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Eurokonus
- Rohraußendurchmesser Anschluss 1: 20
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Länge: 46,5
- Werkstoff: Messing
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Innengewinde: nach DIN EN ISO 228-1
- Zugfest: ja
Die Uponor Uni-X S-Press Verschraubung Eurokonus bietet eine zuverlässige und effiziente Lösung für Heizungsinstallationen. Mit ihrem robusten Messingkörper, der bewährten Prüfsicherheit "unverpresst undicht" und der einfachen Installation ohne Kalibrieren und Entgraten, ist sie eine praktische Wahl für den Anschluss von Heizkörpern. Der maximale Arbeitsdruck bei 20 °C beträgt 10, was die Eignung für gängige Heizsysteme unterstreicht.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | Uni-X |
| Hersteller-Produktgruppe | Uponor Uni-X |
| Hersteller-Artikelnummer | 1087281 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Eurokonus |
| Artikelnummer | UPONOR-1087281 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598149298 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,106 kg |
| Länge | 46,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
