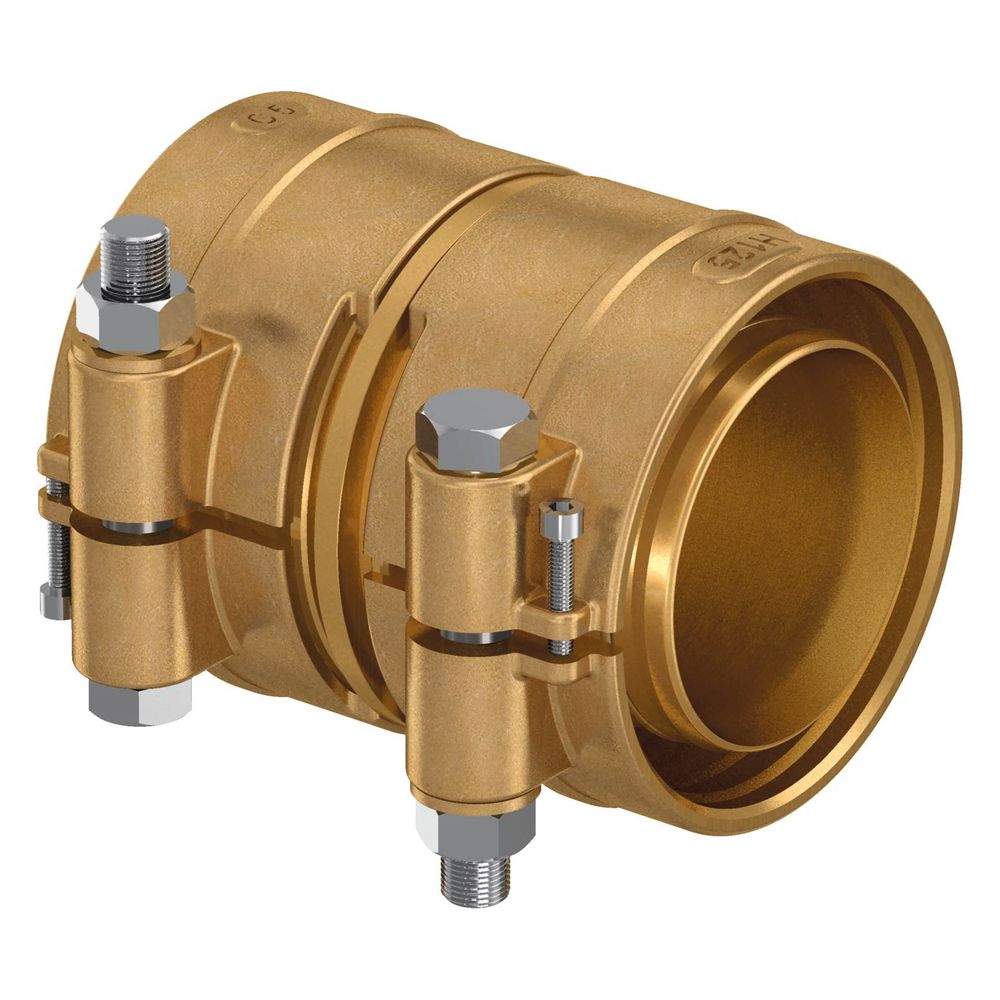

Uponor Ecoflex Kupplung PN 6 125x11,4-125x11,4mm, 1078365
Die Uponor Ecoflex Kupplung PN 6 125x11,4-125x11,4mm aus der Ecoflex Serie ist ein einteiliges, gerades Verbindungselement für die Nahwärmeversorgung. Sie ist speziell für die Verbindung von PE-Xa Rohren sowie PE 100-RC Mediumrohren konzipiert und kompatibel mit den Rohrsystemen VIP Thermo Single und Varia Single, sowie VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die Kupplung ist für Betriebstemperaturen bis 95 °C und einen maximalen Arbeitsdruck von 6 bar ausgelegt.
Welche Materialien und Konstruktionsmerkmale zeichnen die Kupplung aus?

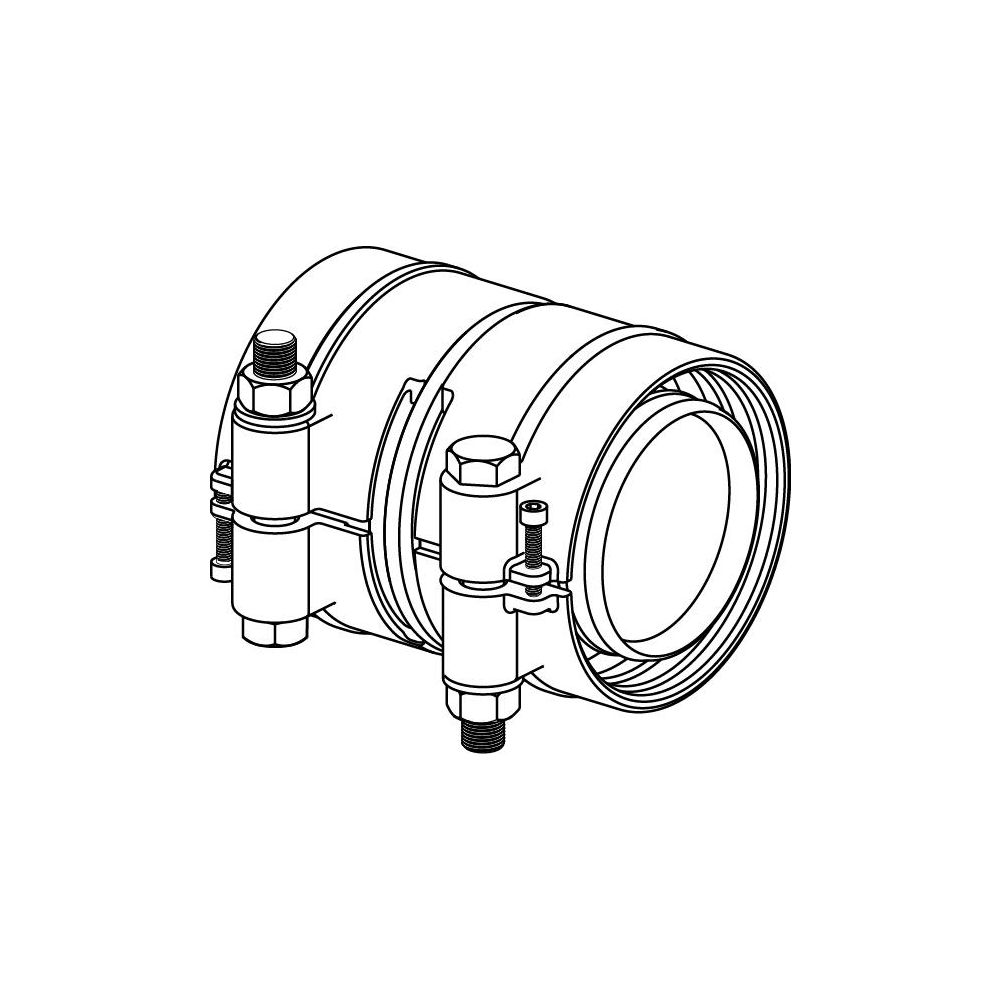

Die Kupplung besteht aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Beide Anschlussseiten verfügen über Klemmanschlüsse aus Messing. Das Schraubenset der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Die Klemmhülse kann durch eine separate Innensechskantschraube aufgeweitet werden. Die Kupplung ist einteilig und gerade ausgeführt, ohne exzentrische oder reduzierende Eigenschaften.
Wie funktioniert die Dichtungstechnik und für welche Anwendungen ist die Kupplung geeignet?
Eine O-Ring-Dichtung sorgt für eine zuverlässige Abdichtung zwischen einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippeln und Formteilen. Die Kupplung ist für die Verbindung von PE-Xa Rohren und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde ausgelegt. Sie ist systemgebunden und zugfest, was eine zuverlässige Verbindung in Nahwärmeversorgungsanlagen ermöglicht. Die Kupplung ist zudem KOMO, Kiwa, DVGW und ÖVGW systemzertifiziert.
Welche technischen Belastungsgrenzen gelten für die Kupplung?

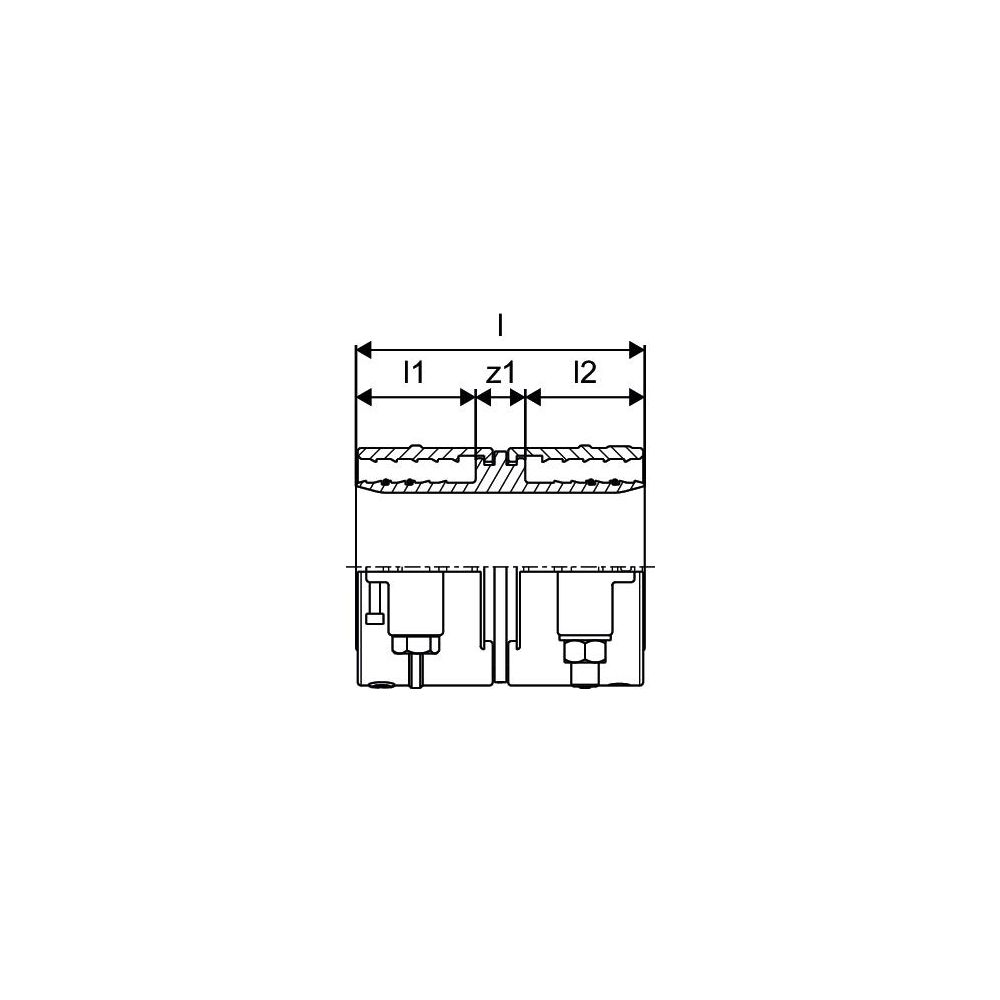

Die maximale Betriebstemperatur beträgt 95 °C, bei einem maximalen Arbeitsdruck von 6 bar bei 20 °C. Die Kupplung ist für den Einsatz in Systemen mit Standard Dimension Ratio (SDR) 11 ausgelegt und besitzt einen Rohraußendurchmesser von 125 mm an beiden Anschlussseiten. Die Gesamtlänge der Kupplung beträgt 169 mm, wobei die Länge der Anschlüsse jeweils 84,5 mm und die Arbeitslänge jeweils 14,5 mm beträgt.
Technische Daten
- Ausführung: 1-teilig
- Anschlussart: Klemmanschluss beidseitig
- Rohraußendurchmesser: 125 mm
- Länge: 169 mm
- Länge Anschluss: 84,5 mm
- Arbeitslänge Anschluss: 14,5 mm
- Standard Dimension Ratio (SDR): 11
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Betriebstemperatur: 95 °C
- Werkstoff Anschluss: Messing
Die Uponor Ecoflex Kupplung PN 6 125x11,4-125x11,4mm bietet eine robuste und langlebige Verbindungslösung für PE-Xa Rohrsysteme in der Nahwärmeversorgung. Mit ihrer Konstruktion aus korrosions- und entzinkungsbeständigem Messing, der O-Ring-Dichtung und der Auslegung für einen maximalen Arbeitsdruck von 6 bar bei 20 °C sowie einer Temperaturbeständigkeit von 95 °C, stellt sie eine sichere und effiziente Komponente für diverse Uponor Rohrsysteme dar.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1078365 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Arbeitslänge Anschluss 1 | 14,5 |
| Arbeitslänge Anschluss 2 | 14,5 |
| Artikelnummer | UPONOR-1078365 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598130241 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 7,66 kg |
| Länge | 169 |
| Länge Anschluss 1 | 84,5 |
| Länge Anschluss 2 | 84,5 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 125 |
| Rohraußendurchmesser Anschluss 2 | 125 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
