Beschreibung

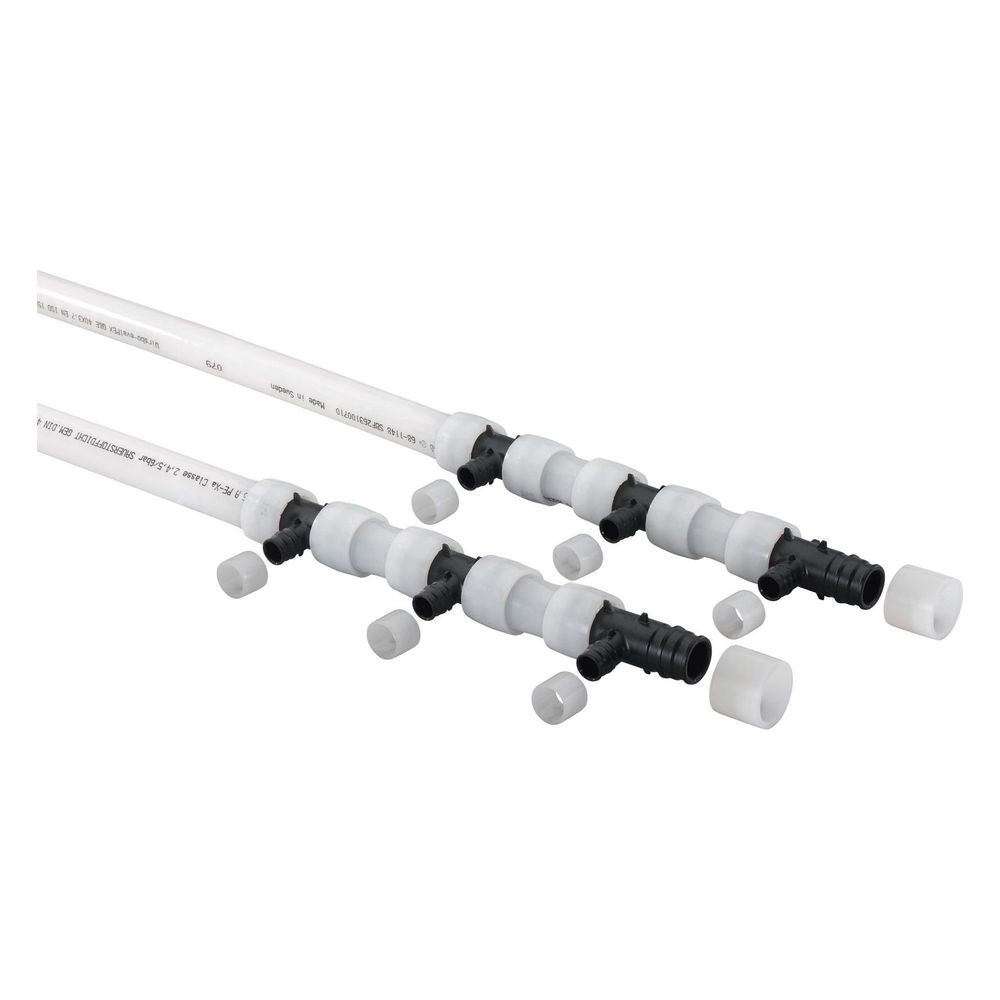

Uponor Sport Q und E Tichelmann-Segment, 3x25mm, 1046748
Der Uponor Sport Q und E Tichelmann-Segment mit 3x25 mm ist ein Kunststoff-Verteiler aus der Sport-Serie von Uponor, der speziell für Flächenheizungen und -kühlungen entwickelt wurde. Das Segment eignet sich für Heizungs- und Kühlwasser und ist für den Einsatz in Systemen mit Glykol geeignet. Typische Anwendungen finden sich in der Flächenheizung, wo eine gleichmäßige Verteilung des Mediums über mehrere Abzweige erforderlich ist.
Wofür ist das Uponor Sport Q und E Tichelmann-Segment konzipiert?
Das Uponor Sport Q und E Tichelmann-Segment ist als Verteiler und Sammler in Flächenheizungs- und -kühlungssystemen der Uponor Sport Serie ausgelegt. Es dient der präzisen Verteilung von Heiz- oder Kühlwasser in komplexen Anlagen, insbesondere in Schwingbodenheizungen nach dem Tichelmann-Prinzip. Es ermöglicht den Übergang auf Uponor Comfort Pipe PLUS Rohr 25 x 2,3mm und nutzt die Uponor Quick & Easy Verbindungstechnik. Die Ausführung als Durchgang mit geraden Abzweigen unterstützt eine klare Leitungsführung. Das Segment ist systemgebunden und ermöglicht eine optimale Integration in bestehende Uponor Sport Installationen.
Wie ist das Uponor Sport Q und E Tichelmann-Segment aufgebaut?
Das Tichelmann-Segment ist als einfaches Durchgangssegment mit geraden Abzweigen konstruiert. Es verfügt über drei Abzweige mit einem Rohraußendurchmesser von jeweils 25 mm, die alle im gleichen Abstand von 150 zueinander angeordnet sind. Die Hauptanschlüsse haben einen Rohraußendurchmesser von 40. Die Abzweige sind mit Klemmringanschlüssen ausgestattet, die eine sichere Verbindung sicherstellen. Das Segment ist aus Kunststoff gefertigt, wobei das Verteilerrohr aus Uponor PE-Xa besteht und die Q&E T-Stücke aus Polyphenylsulfon (PPSU) gefertigt sind.
Für welche Medien ist das Segment geeignet?
Das Tichelmann-Segment ist für Heizungswasser und Kühlwasser ausgelegt und kann auch in Systemen mit Glykol eingesetzt werden. Es ist jedoch nicht für Leitungswasser oder Pressluft geeignet. Die Konstruktion ist systemgebunden, was bedeutet, dass es speziell für das Uponor Sport System konzipiert ist und optimal auf dessen Anforderungen abgestimmt ist.
Technische Daten
- Anzahl der Abzweige: 3
- Rohraußendurchmesser Abzweigungen: 25
- Rohraußendurchmesser Anschluss 1: 40
- Rohraußendurchmesser Anschluss 2: 40
- Abstand zwischen den Abzweigungen: 150
- Länge Verteiler: 2084
- Werkstoff Verteilerrohr: Uponor PE-Xa Rohr
- Werkstoff Q&E T-Stück: PPSU (Polyphenylsulfon)
- Anschluss Abzweigungen: Klemmring
- Geeignet für: Heizungswasser, Kühlwasser, Glykol
Das Uponor Sport Q und E Tichelmann-Segment ist eine spezialisierte Lösung für die effiziente Wasserverteilung in Flächenheizungs- und -kühlungssystemen. Mit drei Abzweigungen für Rohre mit einem Außendurchmesser von 25 und Hauptanschlüssen für Rohre mit einem Außendurchmesser von 40 bietet es eine robuste und systemgebundene Komponente. Die Fertigung aus PE-Xa Rohr und PPSU sowie die Eignung für Heizungswasser, Kühlwasser und Glykol unterstreichen die technische Ausrichtung für anspruchsvolle Anwendungen. Die Länge des Verteilers beträgt 2084.
Lieferumfang
- 1x Uponor Sport Q und E Tichelmann-Segment
- 6x Q&E Sicherungsringe 25
- 2x Q&E Sicherungsringe 40
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Sport |
| Hersteller-Produktgruppe | Uponor Sport |
| Hersteller-Artikelnummer | 1046748 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 150 |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 3 |
| Artikelnummer | UPONOR-1046748 |
| Ausführung | einfach |
| EAN-13 | 4021598113558 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 3,35 kg |
| Länge Verteiler | 2084 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Rohraußendurchmesser Abzweigungen | 25 |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 16532378 |
