Uponor Q und E, Minitec Kupplung reduziert Minitec, 20x9,9mm
Die Uponor Q und E Minitec Kupplung reduziert Minitec, 20x9,9mm, aus der Minitec Serie von Uponor, ist eine spezialisierte Verbindungslösung für Uponor PE-Xa Rohre. Sie ist konzipiert für den Einsatz in Heizungs- und Trinkwasserinstallationen und zeichnet sich durch ihre robuste Messingkonstruktion aus.
Wie ist die Uponor Q und E Minitec Kupplung aufgebaut?

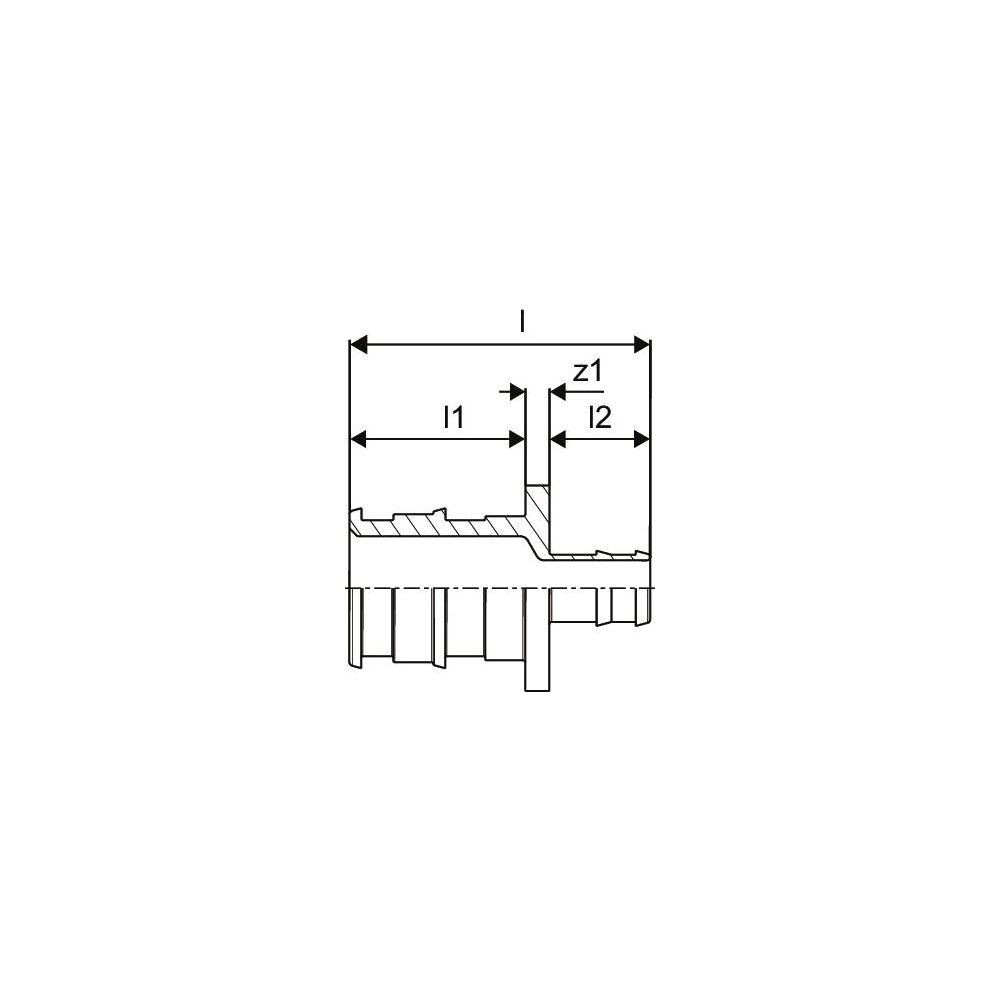

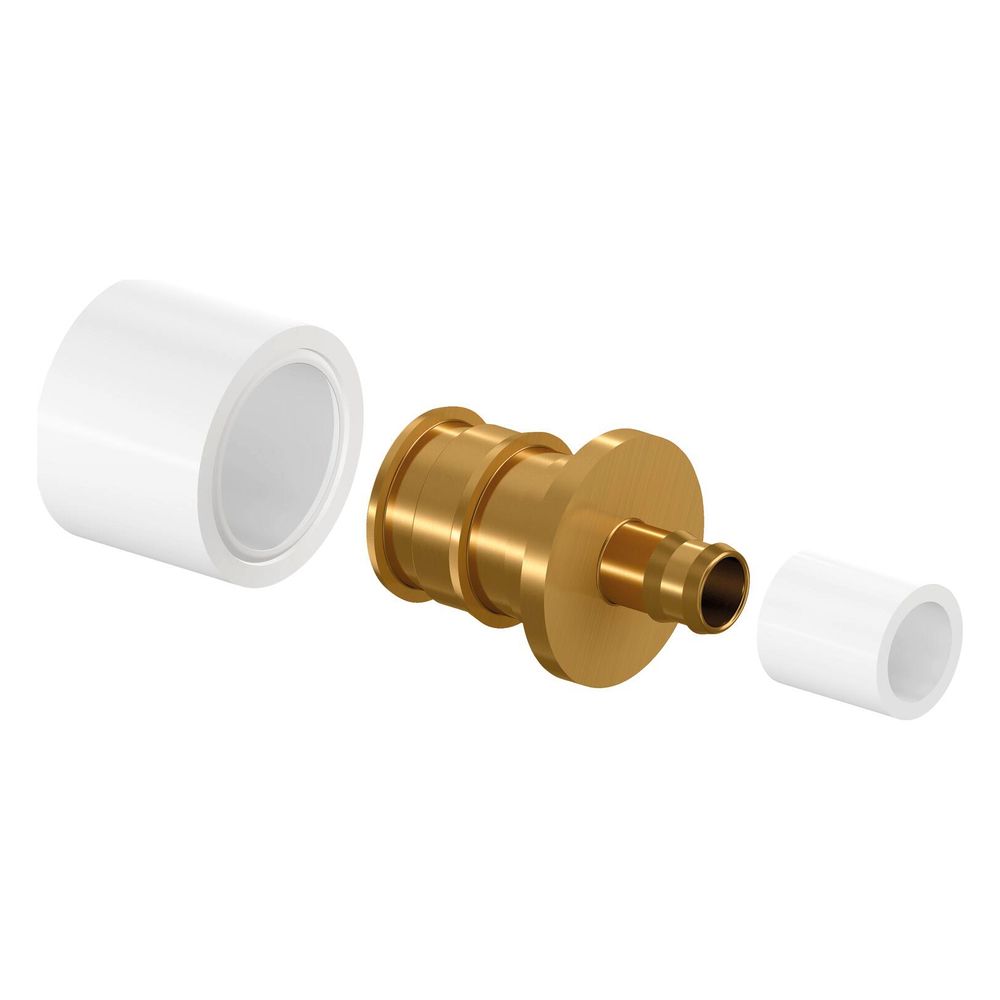

Die Kupplung ist als gerades, dreiteiliges Fitting ausgeführt und verfügt über zwei Klemmringanschlüsse mit unterschiedlichen Rohraußendurchmessern von 20 mm und 9,9 mm. Die Anschlüsse sind aus Messing gefertigt und unbehandelt. Die Gesamtlänge der Kupplung beträgt 38 mm, wobei die Arbeitslänge pro Anschluss 1,5 mm beträgt. Die Kupplung ist reduzierend ausgelegt, um Rohre unterschiedlicher Dimensionen sicher zu verbinden.
Welche Materialien und Normen kommen bei der Kupplung zum Einsatz?
Das Metallfitting besteht aus korrosionsbeständigem Messing. Die Gewinde entsprechen der Norm DIN EN 10226-1 für Außen- und Innengewinde. Die Kupplung ist systemgebunden und verfügt über ein DIN-CERTCO-Zertifikat, das die Qualität und Sicherheit des Produkts bestätigt.
Wie erfolgt die Verbindung und welche Leistungsdaten bietet die Kupplung?
Die Verbindung der PE-Xa Rohre erfolgt mittels der Q&E Fittings und Sicherungsringe. Es ist zu beachten, dass Q&E Sicherungsringe separat bestellt werden müssen. Die Kupplung ist zugfest und für den Einsatz in Flächenheizungs- und -kühlungssystemen geeignet. Die maximale Temperatur- und Druckbelastung beträgt 95 °C bei 6 bar bzw. 10 bar. Der maximale Arbeitsdruck bei 20 °C liegt bei 6 bar.
Technische Daten
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 9,9 mm
- Länge: 38 mm
- Max. Temperatur: 95 °C
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Werkstoff: Messing
- Ausführung: 3-teilig
- Form: gerade
- Reduzierend: ja
- Norm: DIN EN 10226-1
Die Uponor Q und E Minitec Kupplung reduziert Minitec, 20x9,9mm, bietet eine zuverlässige und langlebige Verbindung für PE-Xa Rohre in Heizungs- und Trinkwasserinstallationen. Gefertigt aus korrosionsbeständigem Messing, ist diese 3-teilige Kupplung für Rohraußendurchmesser von 20 mm auf 9,9 mm reduziert und hält einer maximalen Temperatur von 95 °C sowie einem Arbeitsdruck von bis zu 6 bar stand.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Minitec |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1020518 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 1,5 |
| Arbeitslänge Anschluss 2 | 1,5 |
| Artikelnummer | UPONOR-1020518 |
| Ausführung | 3-teilig |
| DIN-CERTCO-Zertifikat | ja |
| EAN-13 | 4021598113527 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,04 kg |
| Hauptfarbe Fitting | Messing |
| Länge | 38 |
| Länge Anschluss 1 | 23,5 |
| Länge Anschluss 2 | 14,5 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 8 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 9,9 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
