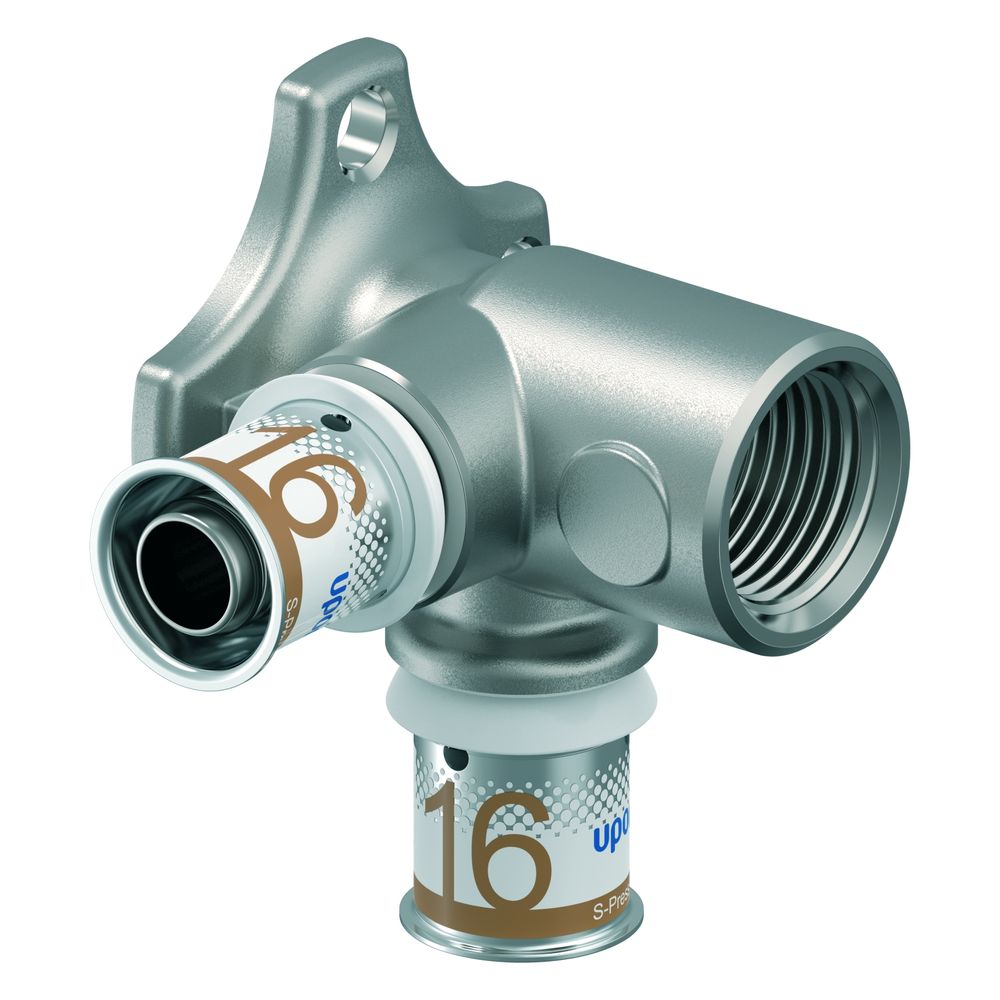

Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang, 16mm x Rp 1/2" FT-16

Die Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang, 16mm x Rp 1/2" FT-16 ist ein hochwertiger Metall-Pressfitting aus der S-Press PLUS Serie von Uponor. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, eignet sich dieses Bauteil ideal für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme. Die durchgängig rechtwinklige Form ermöglicht eine sichere, hygienische und langlebige Verbindung und ist sowohl für die Auf- als auch Unterputzmontage geeignet.

Wie ist die Uponor S-Press Plus Doppel-Wandscheibe konstruiert?

Die Doppel-Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung, die einen effektiven Korrosionsschutz bietet. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Das Innengewinde entspricht der Norm DIN EN 10226-1.

Welche Vorteile bietet die Pressverbindung und Montage?

Die Uponor S-Press Plus Doppel-Wandscheibe nutzt eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Rohreinführung besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung sichergestellt; unverpresste Verbindungen sind bei einer Dichtheitsprobe mit 150 mbar Überdruck undicht. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Montageprozesses vereinfacht und beschleunigt. Die Doppel-Wandscheibe ist sowohl für die Aufputz- als auch Unterputzmontage geeignet und passt zum Uponor Montagezubehör.

Welche Zertifikate und Prüfungen liegen für das Produkt vor?

Das Produkt ist mit den Zertifikaten DVGW/ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 geprüft und durch das BAM-Gutachten Nr.: 18018634 bestätigt. Zudem erfüllt die Verbindung die Migrationsprüfung gemäß DIN EN 12873-1. Der Zugfestigkeitstest nach CTSB NF EN 1979 weist eine Belastbarkeit von über 1600 N nach. Diese umfassenden Prüfungen und Zertifikate bestätigen die hohe Qualität und Eignung für den Einsatz in Trinkwasser- und Heizungsanlagen.

Wie ist die Kompatibilität und der Einsatzbereich der Doppel-Wandscheibe?

Die Doppel-Wandscheibe ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Als durchflussoptimierter Fitting sorgt sie für geringe Druckverluste und verbessert somit die Effizienz der Rohrleitungssysteme. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein integrierter QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Form: durchgängig rechtwinklig
• Anschluss: Pressmuffe
• Gewindemaß Armatur: 1/2 Zoll
• Rohraußendurchmesser: 16
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10
• Länge ab Wandplatte: 50

Die Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang bietet eine zuverlässige und korrosionsgeschützte Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem, verzinntem Messing und ausgelegt für einen Rohraußendurchmesser von 16 sowie ein Gewindemaß von 1/2 Zoll, stellt dieser Pressfitting eine langlebige Komponente für moderne Rohrleitungssysteme dar. Die einfache und sichere Verpressung ohne Kalibrieren und Entgraten unterstreicht die anwenderfreundliche Konzeption und die hohe Qualität des Produkts.
