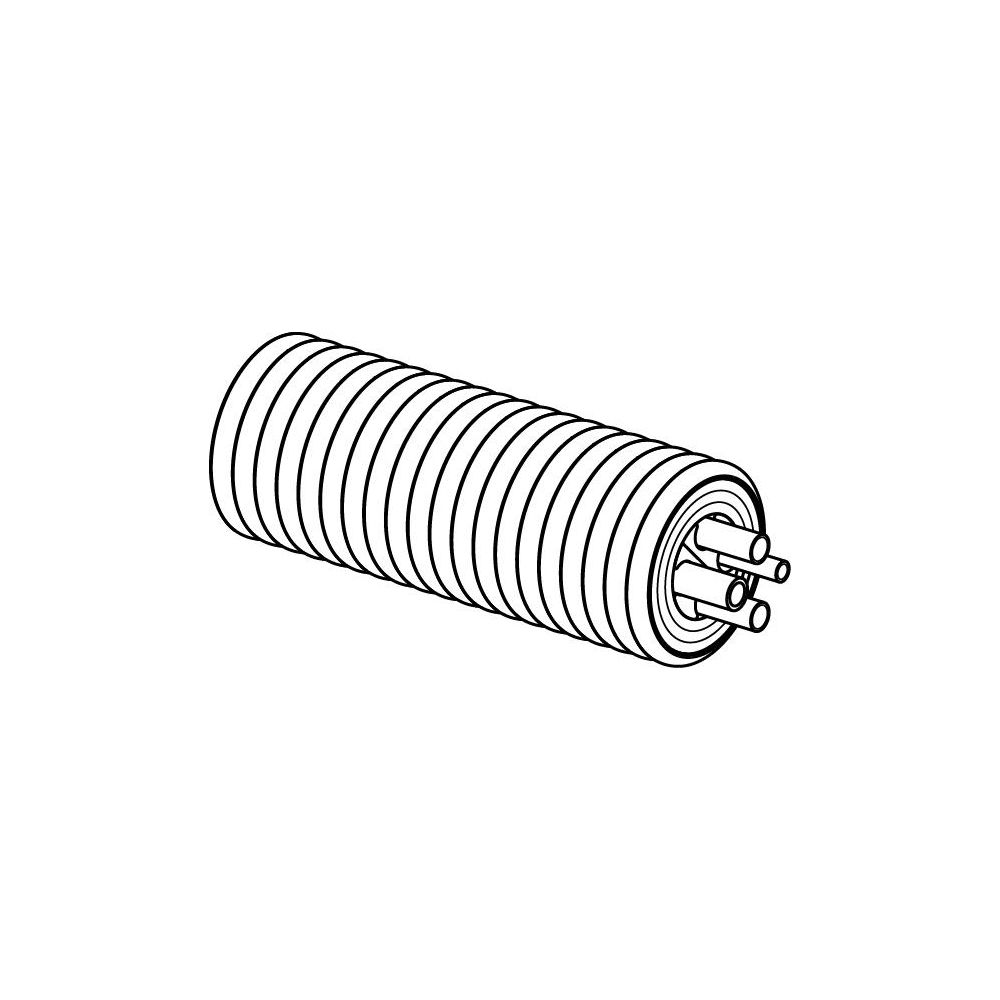

Uponor Ecoflex Quattro 2x40x3,7-40x5,5-25x3,5, 200mm

Das Uponor Ecoflex Quattro ist ein flexibles, vorgedämmtes und selbstkompensierendes Kunststoffrohrleitungssystem für die Erdverlegung. Es ist speziell für den Transport von Heiz- und Trinkwasser warm konzipiert und umfasst vier Mediumrohre aus PE-Xa: zwei Rohre mit 40 mm Durchmesser und 3,7 mm Wanddicke, ein Rohr mit 40 mm Durchmesser und 5,5 mm Wanddicke sowie ein Rohr mit 25 mm Durchmesser und 3,5 mm Wanddicke. Das System ist Teil der Ecoflex Quattro Serie und eignet sich ideal für die Nahwärmeversorgung.

Wie ist das Uponor Ecoflex Quattro System aufgebaut?

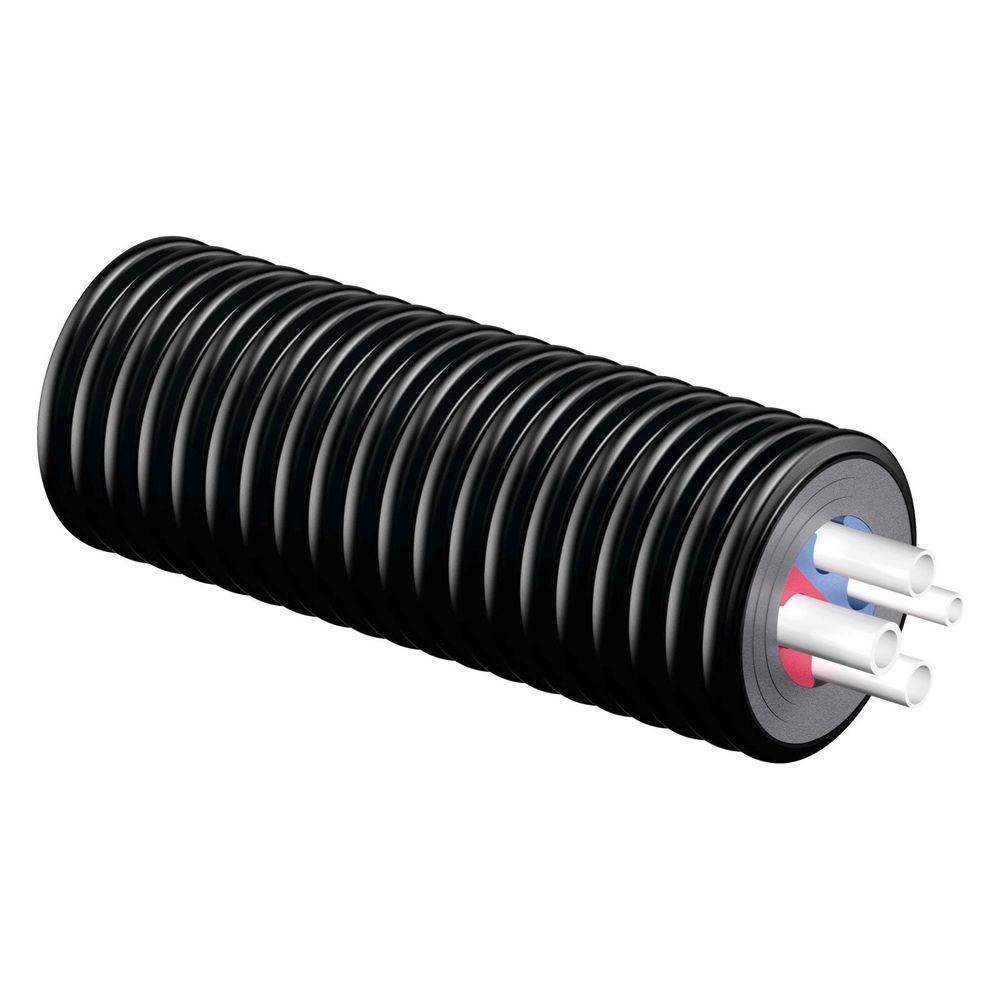

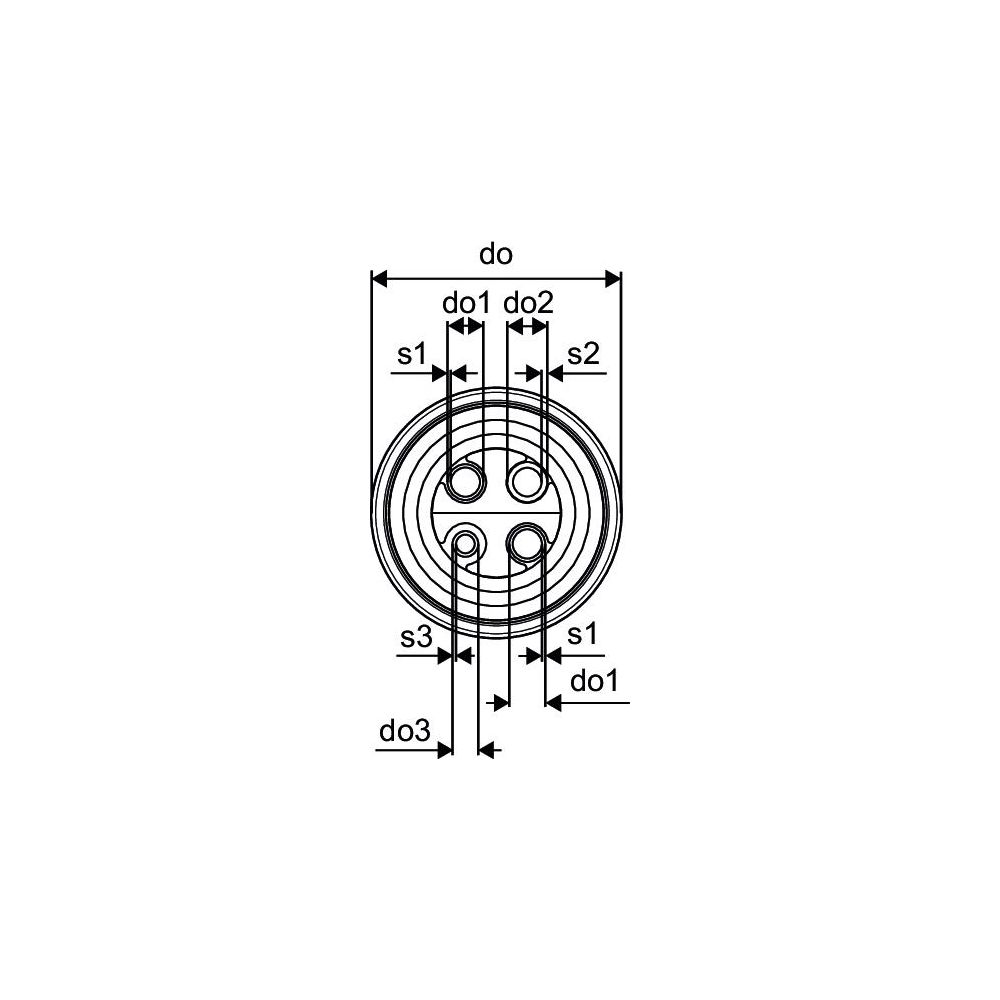

Das Rohrleitungssystem besteht aus vier Mediumrohren aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875-1 und DIN 16892/16893, die naturfarben sind. Die Heizungsrohre sind sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726. Die Mediumrohre sind in SDR 11 (PN6) und SDR 7,4 (PN10) verfügbar und korrosions- sowie verrottungsfrei. Die Dämmung besteht aus einem mehrlagigen, alterungsbeständigen, geschlossenzelligen und vernetzten Polyethylen-Dämmstoff (PEX-Schaum), der dauerelastisch ist und eine Wasseraufnahme von weniger als 1 % Volumen gemäß DIN EN 15632 und EN 489 aufweist. Das äußere Mantelrohr ist aus korrugiertem Polyethylen hoher Dichte (PE-HD) gefertigt und schwarz gefärbt. Ein zweifarbiges Zentrierprofil, bekannt als "Dog-Bone", ermöglicht die eindeutige Zuordnung der einzelnen Mediumrohre.

Für welche Anwendungen und Bedingungen ist das Rohrsystem geeignet?

Das Uponor Ecoflex Quattro System ist speziell für die Erdverlegung ausgelegt und dient dem Transport von warmem Heiz- und Trinkwasser. Es ist für eine maximale Mediumtemperatur von 95 °C kurzzeitig und 70 °C im Dauerbetrieb (Trinkwasser gemäß DIN EN ISO 15875-1) ausgelegt. Die Betriebstemperatur für Heizwasser beträgt 80 °C gemäß DIN EN 15632. Der maximale Arbeitsdruck bei 20 °C liegt bei 10 bar. Das Rohrsystem bietet eine statische Nachweisführung bei Erd- und Verkehrslasten bis 60 Tonnen (SLW 60) nach ATV-DVWK-A127. Der minimale Biegeradius beträgt 1000 mm.

Welche Zertifizierungen besitzt das Uponor Ecoflex Quattro?

Das Uponor Ecoflex Quattro System verfügt über mehrere anerkannte Zertifizierungen, die seine Qualität und Sicherheit bestätigen. Dazu gehören die DVGW Zertifizierung, die ÖVGW Zertifizierung sowie die SVGW Zertifizierung, die speziell für die Mediumrohre gilt.

Technische Daten

• Hersteller-Serie: Ecoflex Quattro
• Anzahl der Innenrohre: 4
• Material Innenrohr: PE-Xa
• Innenrohr 1 & 2: 40 mm Durchmesser, 3,7 mm Wanddicke
• Innenrohr 3: 40 mm Durchmesser, 5,5 mm Wanddicke
• Innenrohr 4: 25 mm Durchmesser, 3,5 mm Wanddicke
• Äußerer Durchmesser Mantelrohr: 200 mm
• Werkstoff des Mantelrohrs: HDPE
• Farbe Mantelrohr: schwarz
• Isoliermaterial: PEX-Schaum
• Wärmeleitkoeffizient: 0,04 W/mK
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Min. Biegeradius: 1000 mm
• Diffusionsdicht: ja

Das Uponor Ecoflex Quattro Rohrsystem bietet eine flexible und langlebige Lösung für die Nahwärmeversorgung und den Transport von warmem Heiz- und Trinkwasser. Mit seinen vier PE-Xa Innenrohren, der effektiven PEX-Schaumdämmung und dem robusten HDPE-Mantelrohr ist es für anspruchsvolle Anwendungen im Erdreich geeignet und ermöglicht eine sichere sowie effiziente Wärmeübertragung bei Temperaturen von bis zu 95 °C kurzzeitig und einem maximalen Arbeitsdruck von 10 bar.
