Uponor Q und E, Kupplung reduziert, 20x14mm, 1063933
Die Uponor Q und E Kupplung reduziert 20x14mm ist ein spezialisiertes Verbindungselement für Uponor PE-Xa-Rohre. Gefertigt aus korrosionsbeständigem Messing, ermöglicht diese gerade, dreiteilige Kupplung eine sichere und zugfeste Verbindung in Heizungs- und Trinkwasserinstallationen. Sie ist für den Einsatz bei Temperaturen bis 95 °C und einem maximalen Arbeitsdruck von 6 bar ausgelegt.
Wie ist die Uponor Q und E Kupplung konstruiert?

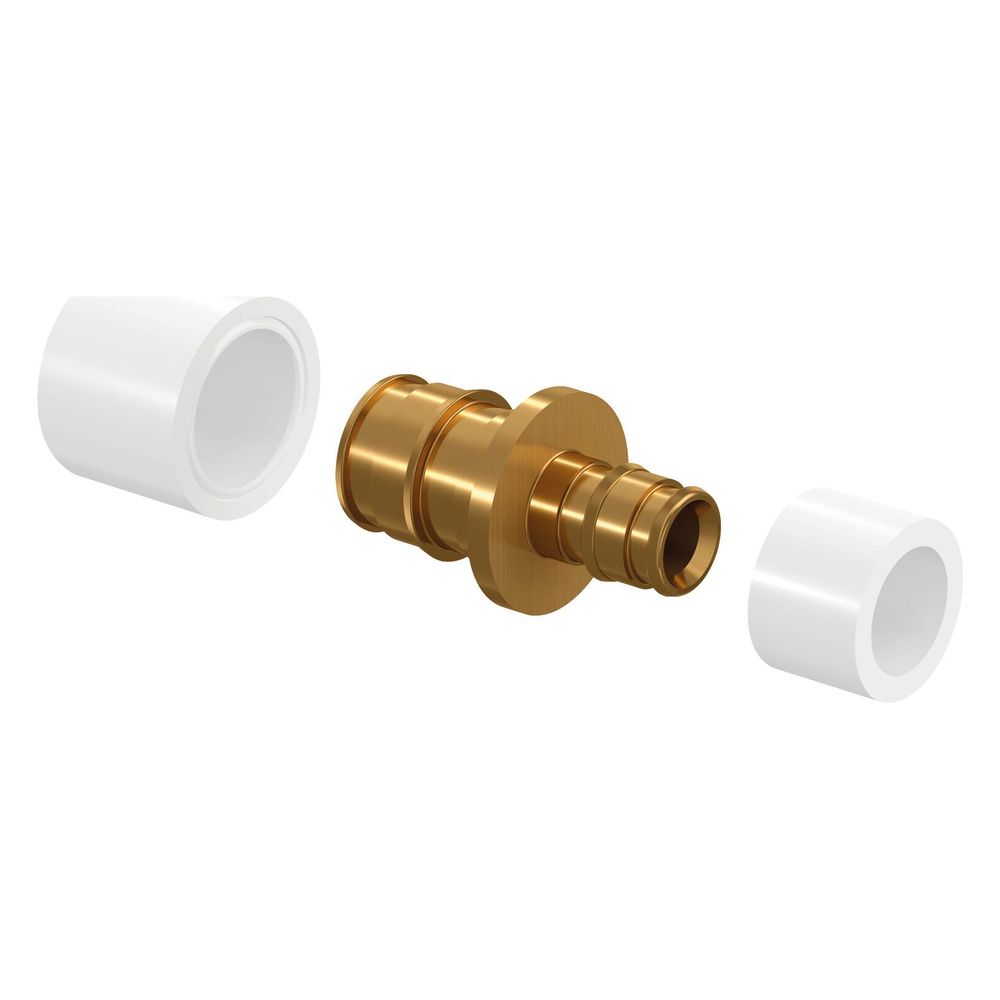

Die Kupplung ist als dreiteiliges, gerades Element konzipiert. Die Anschlüsse bestehen aus korrosionsbeständigem Messing. Sie verfügt über zwei Klemmringanschlüsse, die Rohraußendurchmesser von 20 mm auf 14 mm reduzieren. Die Oberflächen der Anschlüsse sind unbehandelt.
Wie erfolgt die Verbindung mit PE-Xa Rohren?
Diese Kupplung ist speziell für die Verbindung von Uponor PE-Xa Rohren ausgelegt. Die Klemmringanschlüsse stellen eine zugfeste und sichere Verbindung her. Als systemgebundene Komponente ist sie optimal auf das Uponor Q&E System abgestimmt. Es ist zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.
Für welche Anwendungen ist die Kupplung geeignet?
Das Fittingsystem ist für den Einsatzbereich von Heizungs- und Trinkwasserinstallationen vorgesehen. Es widersteht einer maximalen Temperatur von 95 °C und einem Arbeitsdruck von bis zu 6 bar bei 20 °C. Die Metallfittings entsprechen den Anforderungen der DIN EN 10226-1 für Außen- und Innengewinde.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring, Rohraußendurchmesser 20 mm
- Anschluss 2: Klemmring, Rohraußendurchmesser 14 mm
- Werkstoff: Messing
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperatur: 95 °C
- Reduzierend: ja
- Zugfest: ja
- Systemgebunden: ja
Die Uponor Q und E Kupplung reduziert 20x14mm bietet eine zuverlässige und langlebige Verbindungslösung für PE-Xa Rohre in Heizungs- und Trinkwasserinstallationen. Mit ihrer robusten Messingkonstruktion, der zugfesten Klemmringverbindung und der reduzierten Dimension von 20 mm auf 14 mm ist sie eine essentielle Komponente für ein sicheres und effizientes Rohrsystem, ausgelegt für Temperaturen bis 95 °C und einen Arbeitsdruck von 6 bar.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1063933 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 1,5 |
| Arbeitslänge Anschluss 2 | 1,5 |
| Artikelnummer | UPONOR-1063933 |
| Ausführung | 3-teilig |
| EAN-13 | 4021598128644 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,05 kg |

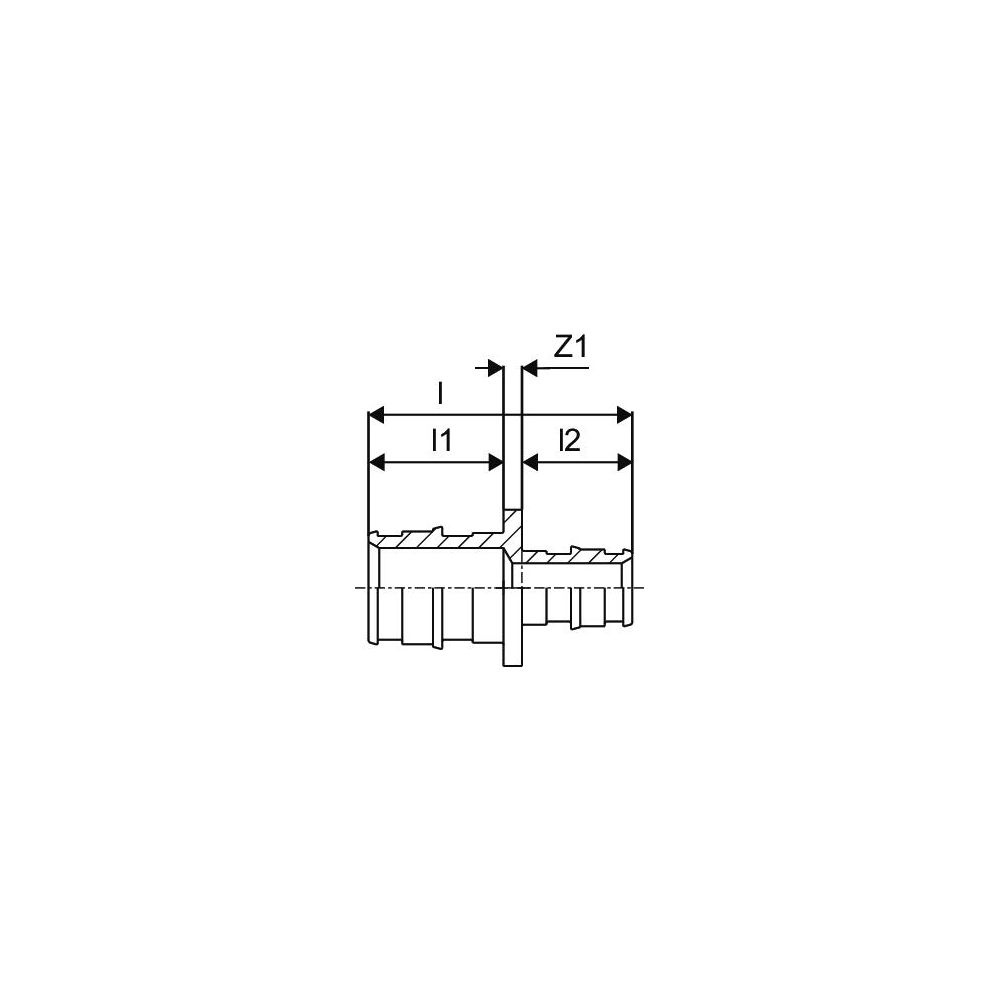

| Länge | 43 |
| Länge Anschluss 1 | 23,5 |
| Länge Anschluss 2 | 19,5 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 14 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
