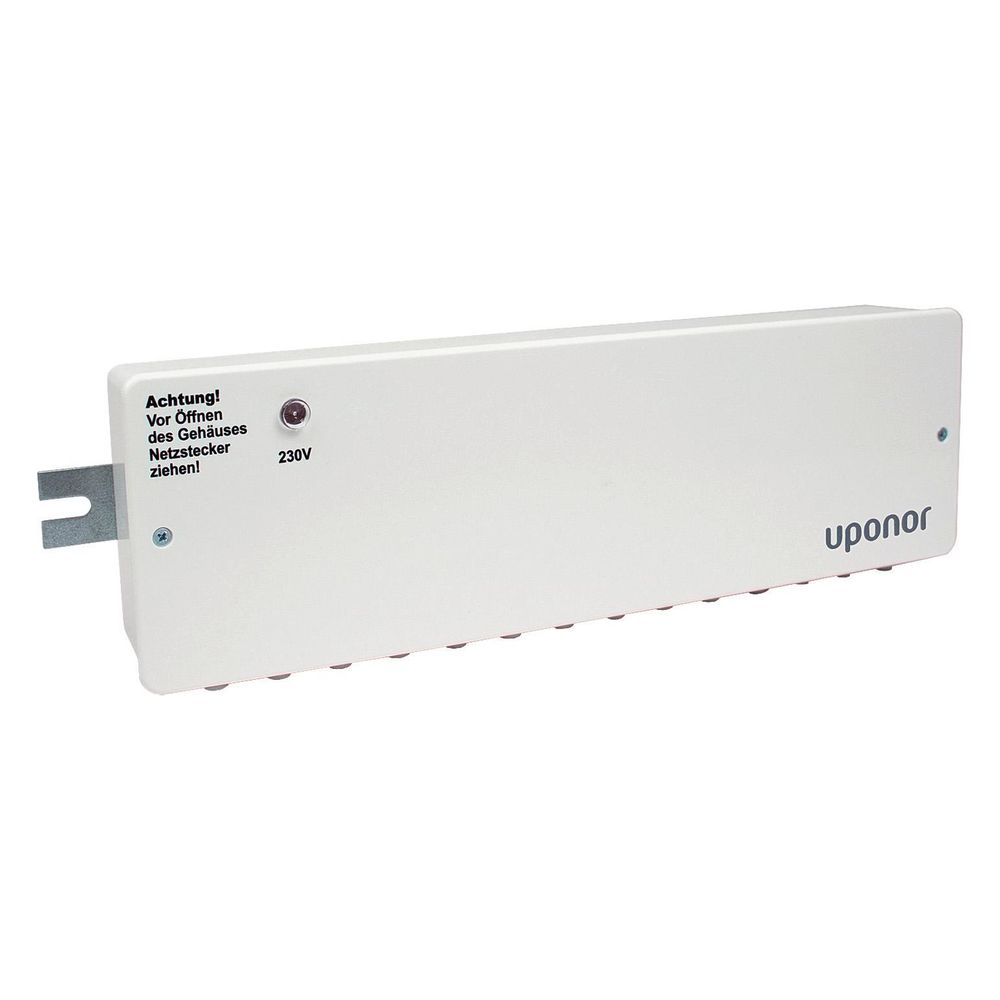

Uponor Base 6-Kanal Regelmodul X-23, 6x230V, 1058426

Das Uponor Base 6-Kanal Regelmodul X-23 ist eine zentrale Verdrahtungseinheit für die kabelgebundene Raumtemperaturregelung von Flächenheizungen. Es ermöglicht den Anschluss von bis zu sechs Raumfühlern und vierzehn Uponor Thermoantrieben mit 230V. Dieses Modul aus der Uponor Base Serie ist mit konventionellen Zeitschaltuhren kombinierbar und eignet sich für den Einsatz in Wohn- und Gewerbegebäuden.

Wie funktioniert das Regelmodul X-23?

Das Regelmodul X-23 steuert die Raumtemperatur durch die Anbindung von maximal sechs Raumfühlern und bis zu vierzehn Thermoantrieben mit 230 V. Dabei können von zwei Raumfühlern jeweils bis zu vier Thermoantriebe angesteuert werden, von zwei weiteren Raumfühlern bis zu zwei Thermoantriebe und von den letzten zwei Raumfühlern jeweils einen Thermoantrieb. Durch das Einlegen von Brücken lässt sich die Anzahl der Thermoantriebe pro Raumfühler erhöhen, was eine flexible Anpassung an unterschiedliche Heizkreise ermöglicht. Ein integrierter Überlastschutz von 4A (träge) schützt das System.

Welche Schutz- und Leistungsmerkmale bietet das Modul?

Das Regelmodul ist für eine Umgebungstemperatur von 0 bis 50 °C ausgelegt und arbeitet mit einer Spannung von 230 V bei einer Leistung von 10 VA. Die Schutzklasse IP 40 ermöglicht einen Schutz gegen feste Fremdkörper mit einem Durchmesser von 1 mm oder größer, was den Einsatz in typischen Innenräumen ermöglicht. Die Verdrahtung erfolgt über eine 230 V Standardverdrahtung.

Wie lässt sich das Regelmodul erweitern?

Optional kann das Uponor Pumpenrelais für X-23 (Artikelnummer 1058427) eingesetzt werden, um die Funktionalität zu erweitern. Das Modul wird mit einem Anschlusskabel und Stecker geliefert, was die Installation erleichtert. Das mitgelieferte Befestigungsmaterial unterstützt eine sichere Montage des Moduls.

Technische Daten

• Spannung: 230 V
• Leistung: 10 VA
• Anzahl Raumfühler: max. 6
• Anzahl Thermoantriebe: max. 14
• Überlastschutz: 4 A, träge
• Schutzklasse: IP 40
• Umgebungstemperatur: 0 bis 50 °C
• Verdrahtung: 230 V Standard
• Kompatibilität: Kombinierbar mit konventionellen Zeitschaltuhren

Das Uponor Base 6-Kanal Regelmodul X-23 bietet eine effiziente und flexible Lösung zur Steuerung von Flächenheizungen. Mit der Möglichkeit, bis zu sechs Raumfühler und vierzehn Thermoantriebe zu verbinden, sowie einem integrierten Überlastschutz von 4A, stellt es eine robuste Basis für die Raumtemperaturregelung dar. Die 230V Standardverdrahtung und die Kompatibilität mit Zeitschaltuhren ermöglichen eine einfache Integration in bestehende Systeme.
