Beschreibung

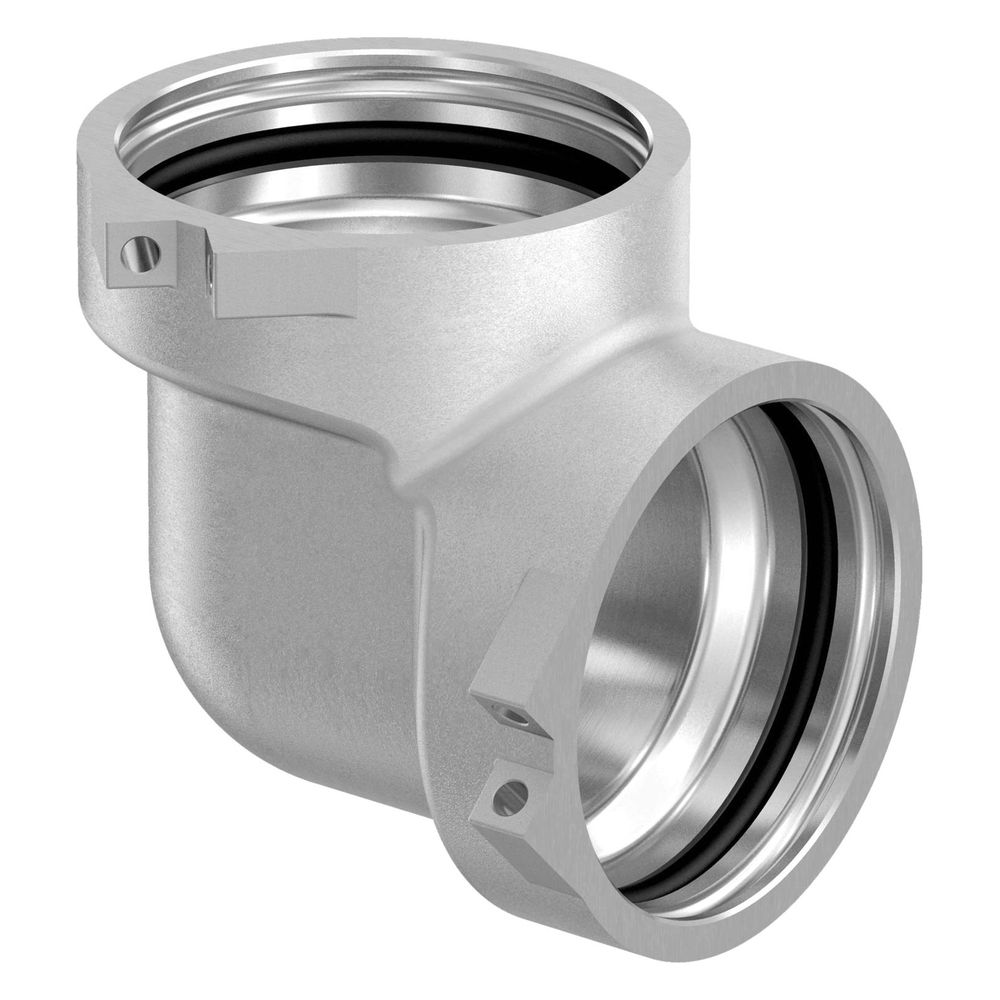

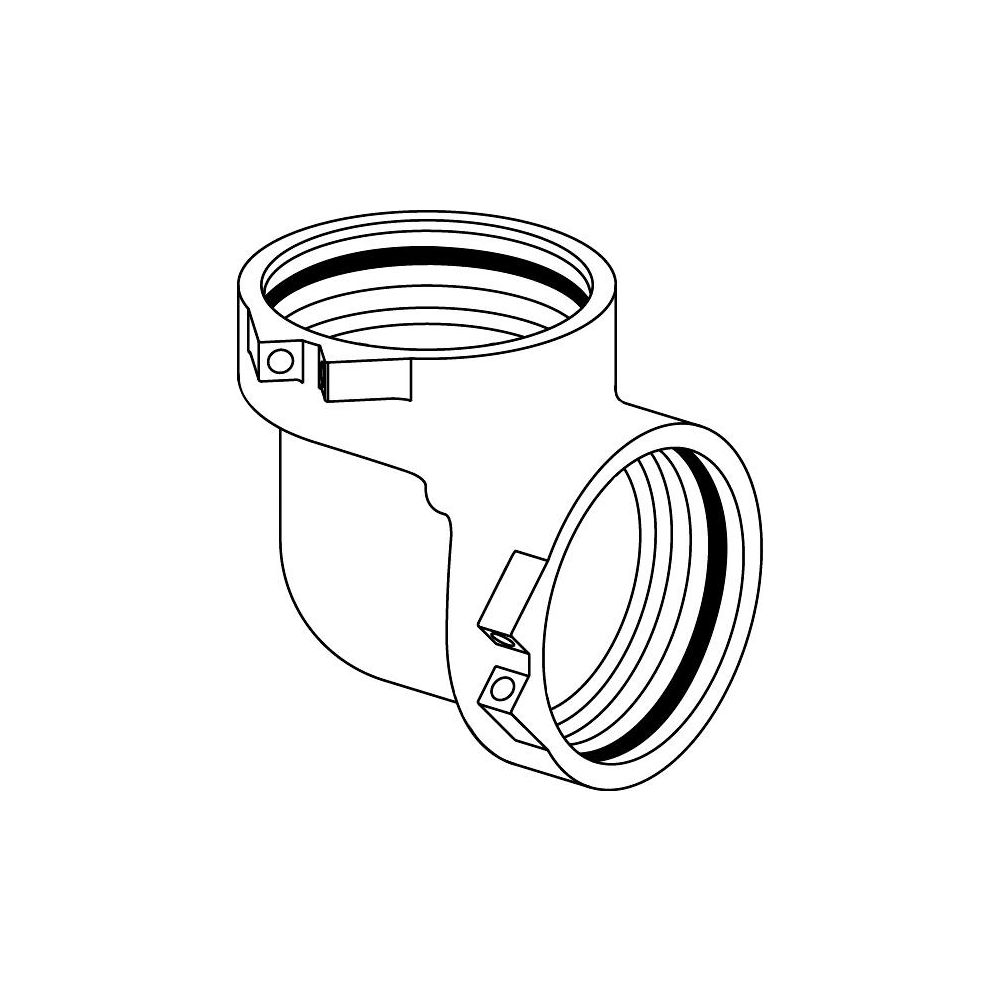

Uponor RS Winkel, RS2 x RS2, 1029138
Der Uponor RS Winkel, RS2 x RS2, ist ein spezialisiertes Verbindungselement für Uponor RS Verbundrohrsysteme. Gefertigt aus verzinnter Messing und ausgestattet mit einer 90-Grad-Bogenform, ermöglicht dieser Winkel eine zuverlässige Richtungsänderung in Rohrleitungen. Er ist ideal für den Einsatz in Trinkwasser- und Heizungsinstallationen und zeichnet sich durch seine Einsteck (Push-Fitting)-Anschlüsse aus, die eine schnelle und sichere Montage unterstützen.
Wie ist der Uponor RS Winkel konstruiert?

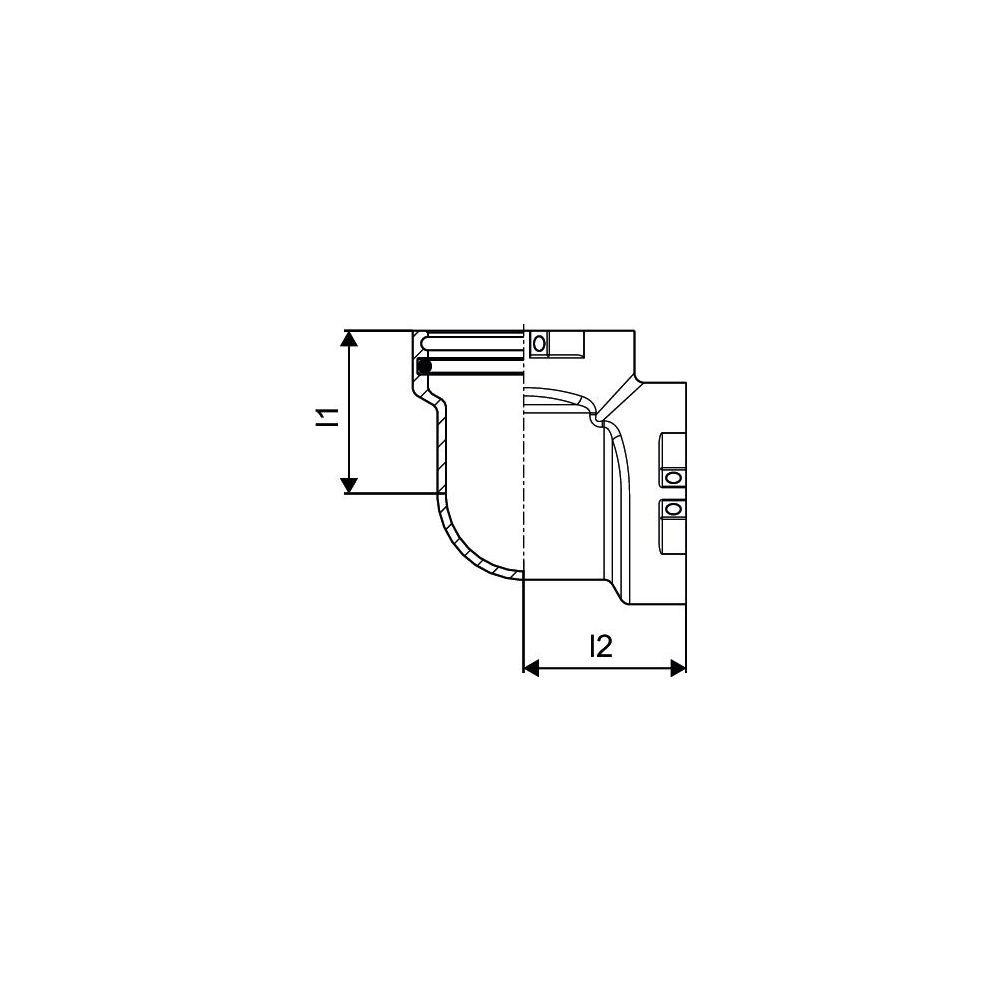

Der Uponor RS Winkel ist als einteiliges Bauteil aus robustem Messing gefertigt. Beide Anschlussenden sind verzinnt, was einen erhöhten Korrosionsschutz bietet. Die Anschlüsse haben jeweils eine Länge von 51 mm. Das Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), bekannt für seine Beständigkeit gegenüber Wasser und Temperaturschwankungen.
Welche Anschlusstechnik bietet der Winkel?
Dieser Winkel nutzt die Einsteck (Push-Fitting)-Technologie für beide Anschlüsse, was eine effiziente und werkzeuglose Verbindung mit dem Uponor RS Verbundrohrsystem ermöglicht. Die Prüfsicherheit „unverpresst undicht“ stellt sicher, dass nicht korrekt verpresste Verbindungen sofort erkannt werden. Das Produkt ist zugfest und systemgebunden, was eine hohe Stabilität und Kompatibilität innerhalb des Uponor RS Systems ermöglicht.
Für welche Einsatzbereiche und Betriebsbedingungen ist der Winkel geeignet?
Der Uponor RS Winkel ist vielseitig einsetzbar in Trinkwasser- und Heizungsanlagen. Für Trinkwasseranwendungen ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer möglich. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei einem Dauerbetriebsdruck von 10 bar vorgesehen, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.
Welche Zertifizierungen und Systemkompatibilität bietet der Winkel?
Die Qualität und Sicherheit des Uponor RS Winkels wird durch anerkannte Zertifizierungen bestätigt, darunter das DVGW-Siegel, das ÖVGW-Siegel und die KIWA / KOMO-Prüfsiegel. Diese belegen die Einhaltung relevanter Standards für Trinkwasser- und Heizungsanwendungen. Der Winkel dient als Basisteil für alle RS 2 bzw. RS 3 Adapter und ist inklusive zwei Verriegelungselementen, was eine flexible Integration in bestehende oder neue Uponor RS Verbundrohrsysteme ermöglicht.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90 Grad
- Anschlussart: Einsteck (Push-Fitting)
- Werkstoff des Anschlusses: Messing
- Oberflächenschutz Anschluss: verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
- Max. Dauerbetriebstemperatur Heizung: bis 80 °C
- Zertifikate: DVGW, ÖVGW, KIWA / KOMO
Der Uponor RS Winkel bietet eine zuverlässige und sichere Lösung für Richtungsänderungen in Rohrleitungen. Gefertigt aus verzinnter Messing und ausgestattet mit einer EPDM-Dichtung, unterstützt dieser 90-Grad-Winkel eine hohe Dichtheit und Langlebigkeit. Mit einem maximalen Arbeitsdruck von 10 bar und der Einsteck (Push-Fitting)-Technologie ist er ideal für anspruchsvolle Trinkwasser- und Heizungsinstallationen.
Lieferumfang
- 1x Uponor RS Winkel
- 2x Verriegelungselemente
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | RS |
| Hersteller-Produktgruppe | Uponor RS |
| Hersteller-Artikelnummer | 1029138 |
| Hersteller | Uponor |
| Anschluss 1 | Einsteck (Push-Fitting) |
| Anschluss 2 | Einsteck (Push-Fitting) |
| Artikelnummer | UPONOR-1029138 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 4021598106758 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,538 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 51 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
