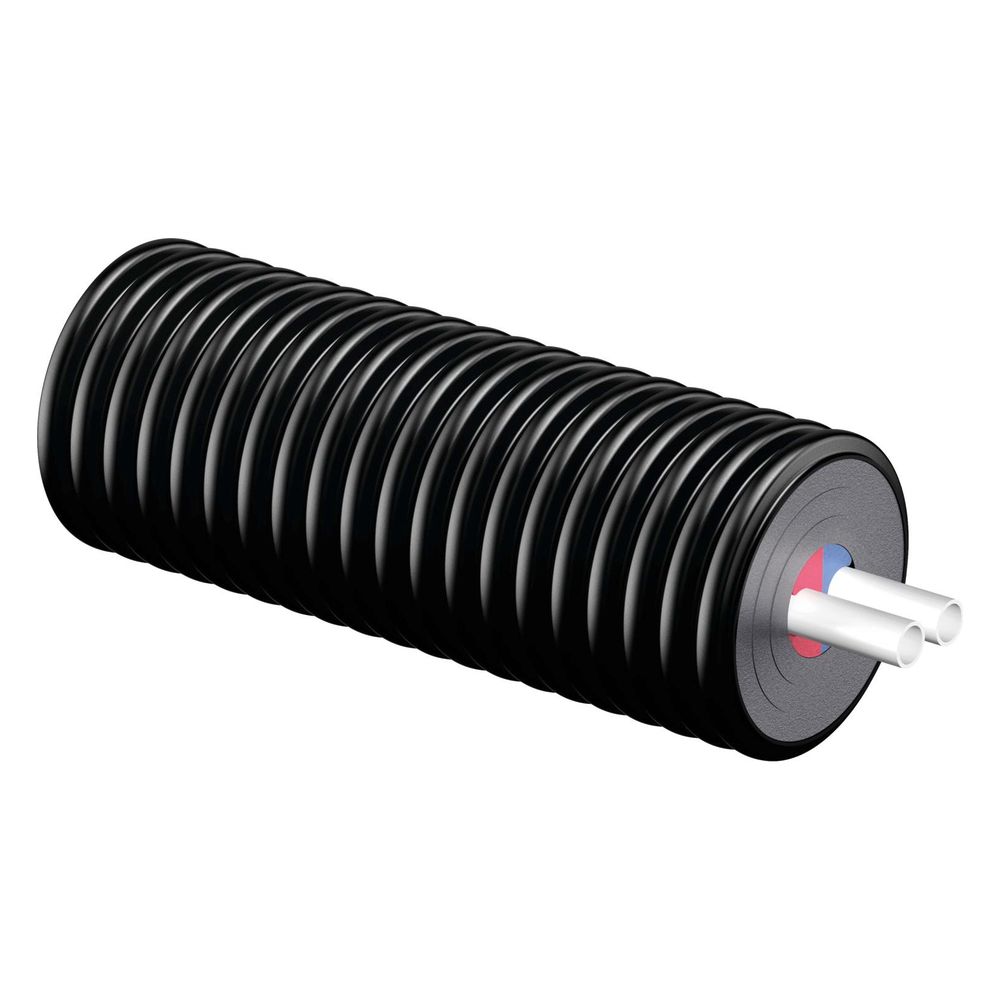

Uponor Ecoflex Thermo Twin Kunststoff-Rohrleitungssystem 2x32x2,9/175mm

Das Uponor Ecoflex Thermo Twin Kunststoff-Rohrleitungssystem 2x32x2,9/175mm aus der Ecoflex Thermo Serie ist ein flexibles, vorgedämmtes und selbstkompensierendes Rohrleitungssystem für die Nahwärmeversorgung. Es wurde speziell für die Erdverlegung entwickelt und ermöglicht den effizienten Transport von Heiz- oder Kühlwasser. Das System ist für eine maximale Mediumtemperatur von 95 °C und einen Betriebsdruck von bis zu 6 bar ausgelegt und verfügt über zwei sauerstoffdiffusionsdichte PE-Xa Innenrohre mit einem zweifarbigen Zentrierprofil zur klaren Zuordnung von Vor- und Rücklauf.

Wie ist das Uponor Ecoflex Thermo Twin System aufgebaut und welche Materialien werden verwendet?

Das Rohrleitungssystem besteht aus zwei Innenrohren aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875-1 und DIN 16892/16893. Diese naturfarbenen Rohre haben einen Durchmesser von 32 mm und eine Wanddicke von 2,9 mm. Sie sind sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726, was Korrosion verhindert und die Langlebigkeit des Systems unterstützt. Die Dämmung besteht aus einem mehrlagigen, alterungsbeständigen und geschlossenzelligen PEX-Schaum, der dauerelastisch ist und eine Wasseraufnahme von weniger als 1,0 % Volumen gemäß EN 489 aufweist. Das äußere Mantelrohr ist aus korrugiertem Polyethylen hoher Dichte (PE-HD) gefertigt und schützt die Innenrohre sowie die Dämmung.

Für welche Anwendungen und Leistungsbereiche ist das System konzipiert?

Das Uponor Ecoflex Thermo Twin System ist primär für die Erdverlegung in der Nahwärmeversorgung vorgesehen und eignet sich für den Transport von Heiz- und Kühlwasser. Es kann eine maximale Mediumtemperatur von 95 °C (kurzzeitig) und eine Dauerbetriebstemperatur von 80 °C gemäß DIN EN 15632 verarbeiten. Der maximale Arbeitsdruck beträgt 6 bar bei 20 °C. Eine statische Nachweisführung bei Erd- und Verkehrslasten bis SLW 60 (60 t) nach ATV-DVWK-A127 bestätigt die hohe Belastbarkeit und Robustheit des Systems.

Welche Zertifizierungen und Normen erfüllt das Rohrleitungssystem?

Das Uponor Ecoflex Thermo Twin System wird gemäß DIN EN 15632 produziert und erfüllt diverse Qualitätsstandards. Es verfügt über die KOMO Systemzertifizierung auf Basis der Kiwa Richtlinie BRL 5609, die CSTB Systemzertifizierung sowie die Deklaration nach DIN EN 15632 durch die Zertifizierungsstelle Kiwa N.V. Zusätzlich ist eine DIN CERTCO Wärmeverlustzertifizierung vorhanden, die nach VDI 2055 überwacht wird. Diese Zertifikate unterstreichen die hohe Qualität, Sicherheit und Energieeffizienz des Systems.

Welche besonderen Merkmale bietet das Ecoflex Thermo Twin?

Als flexibles und selbstkompensierendes Kunststoff-Rohrleitungssystem erleichtert das Uponor Ecoflex Thermo Twin die Installation. Das zweifarbige Zentrierprofil "Dogbone" ermöglicht eine eindeutige Zuordnung von Vor- und Rücklaufleitung. Die sauerstoffdiffusionsdichten PE-Xa Mediumrohre verhindern Korrosion in angeschlossenen Anlagen. Mit einem Wärmeleitkoeffizienten von 0,04 W/mK minimiert die Dämmung Wärmeverluste, während der minimale Biegeradius von 600 mm eine flexible Verlegung unterstützt.

Technische Daten

• Anzahl der Innenrohre: 2
• Durchmesser Innenrohr: 32 mm
• Wanddicke Innenrohr: 2,9 mm
• Material Innenrohr: PE-Xa
• Äußerer Durchmesser Mantelrohr: 175 mm
• Werkstoff des Mantelrohrs: HDPE
• Isoliermaterial: PEX-Schaum
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Min. Biegeradius: 600 mm

Das Uponor Ecoflex Thermo Twin Kunststoff-Rohrleitungssystem bietet eine zuverlässige und effiziente Lösung für die Nahwärmeversorgung in der Erdverlegung. Mit seinen zwei PE-Xa Mediumrohren für Heiz- und Kühlwasser, einer maximalen Betriebstemperatur von 80 °C und einem Arbeitsdruck von 6 bar, ist es für anspruchsvolle Anwendungen konzipiert. Die hochwertige Dämmung und das robuste Mantelrohr tragen maßgeblich zur Langlebigkeit und Energieeffizienz des Systems bei.
