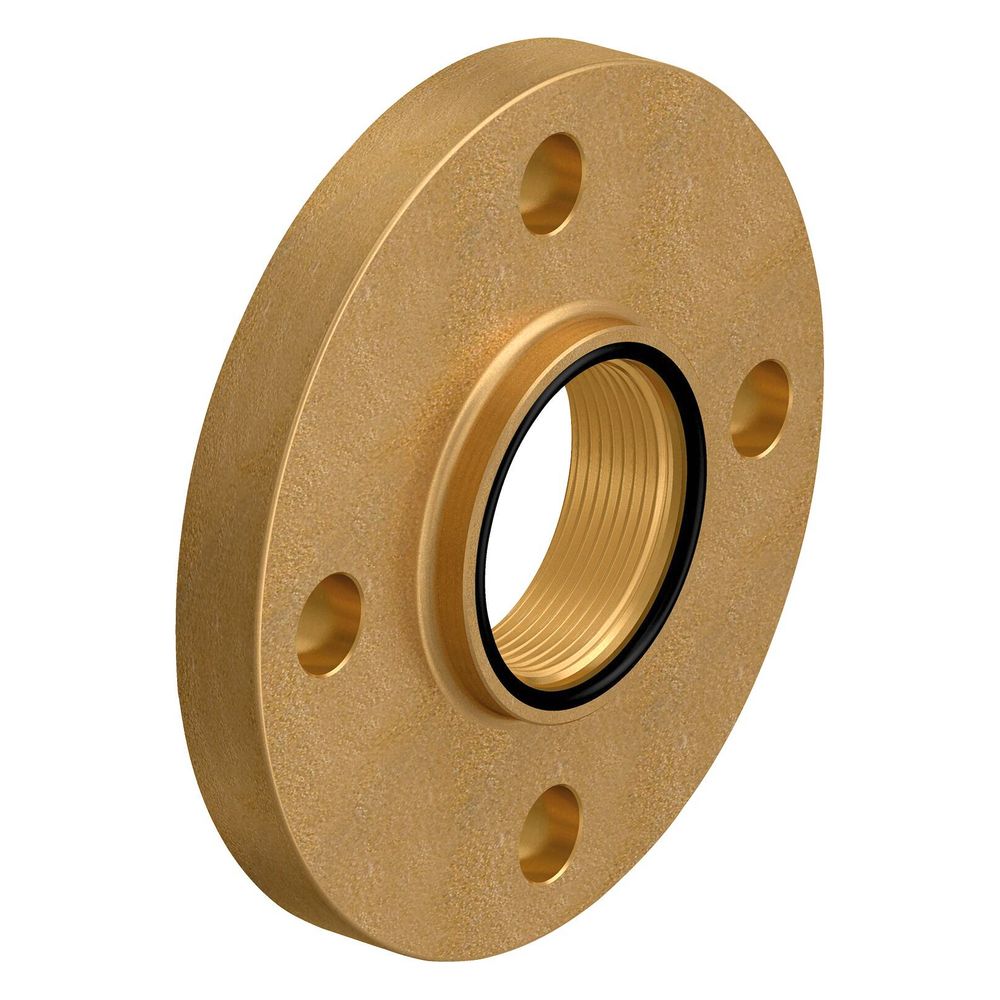

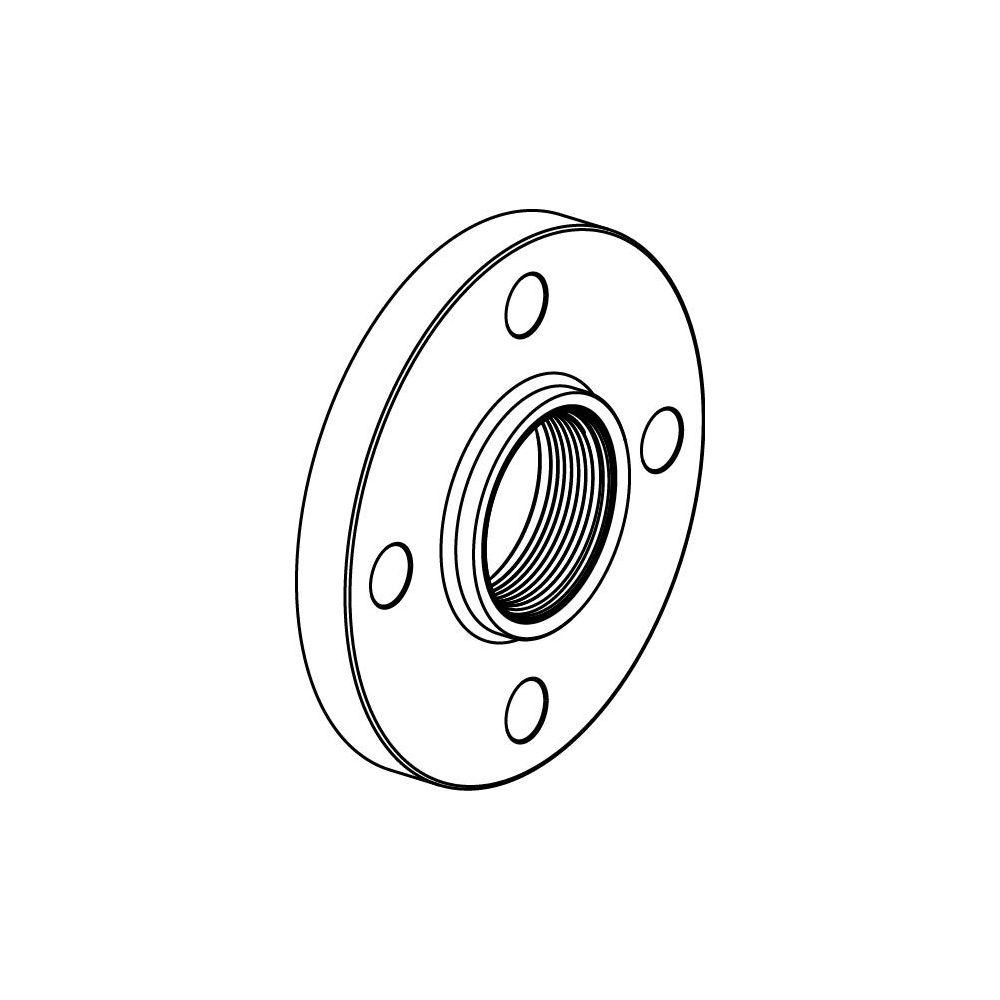

Uponor Wipex Gewindeflansch F 25/4-85 x G 1", 1018359

Der Uponor Wipex Gewindeflansch F 25/4-85 x G 1" aus der Wipex Serie ist eine robuste Verbindungskomponente für die Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing (DZR), bietet dieser Gewindeflansch eine hohe Korrosionsbeständigkeit und Langlebigkeit. Er verfügt über ein zylindrisches G Innengewinde mit O-Ring-Dichtung und ist für maximale Mediumtemperaturen von 95 °C bei 10 bar oder 20 °C bei 16 bar ausgelegt. Der Flansch ist ideal für den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde und ist kompatibel mit verschiedenen Uponor Rohrsystemen.

Wie ist der Uponor Wipex Gewindeflansch konstruiert?

Der Gewindeflansch besteht aus korrosionsbeständigem Messing mit einer Werkstoffgüte, die entzinkungsbeständig gemäß DIN EN ISO 6509 ist. Die Oberfläche ist unbehandelt. Der Flansch verfügt über ein zylindrisches Innengewinde (BSPP) mit O-Ring-Dichtung, die eine sichere und dichte Verbindung zwischen den Wipex Formteilen und Übergangsnippeln ermöglicht. Die Flanschform ist rund mit einem Außendurchmesser von 115 mm und einem Teilkreis von 85 mm.

Welche Anschluss- und Befestigungsmerkmale bietet der Flansch?

Der Flansch ist mit vier Schraublöchern ausgestattet, deren Bolzenlöcher einen Durchmesser von 14 mm besitzen. Das Schraubenset für Übergangsnippel und Kupplung beinhaltet Edelstahlschrauben mit Innensechskant, Messingmuttern und Unterlegscheiben. Die Klemmhülse ist mit Kunststoffplättchen vorgeweitet und für Dimensionen von 63 bis 110 mm geeignet.

Für welche Rohrsysteme und Anwendungen ist der Gewindeflansch geeignet?

Der Flansch ist kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er dient als Verbindung und Übergang zwischen PE-Xa und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 95 °C bei einem Betriebsdruck von 10 bar oder 20 °C bei 16 bar.

Technische Daten

• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: unbehandelt
• Flanschtyp: Gewindeflansch
• Anschluss Gewindeflansch: Innengewinde zylindrisch (BSPP)

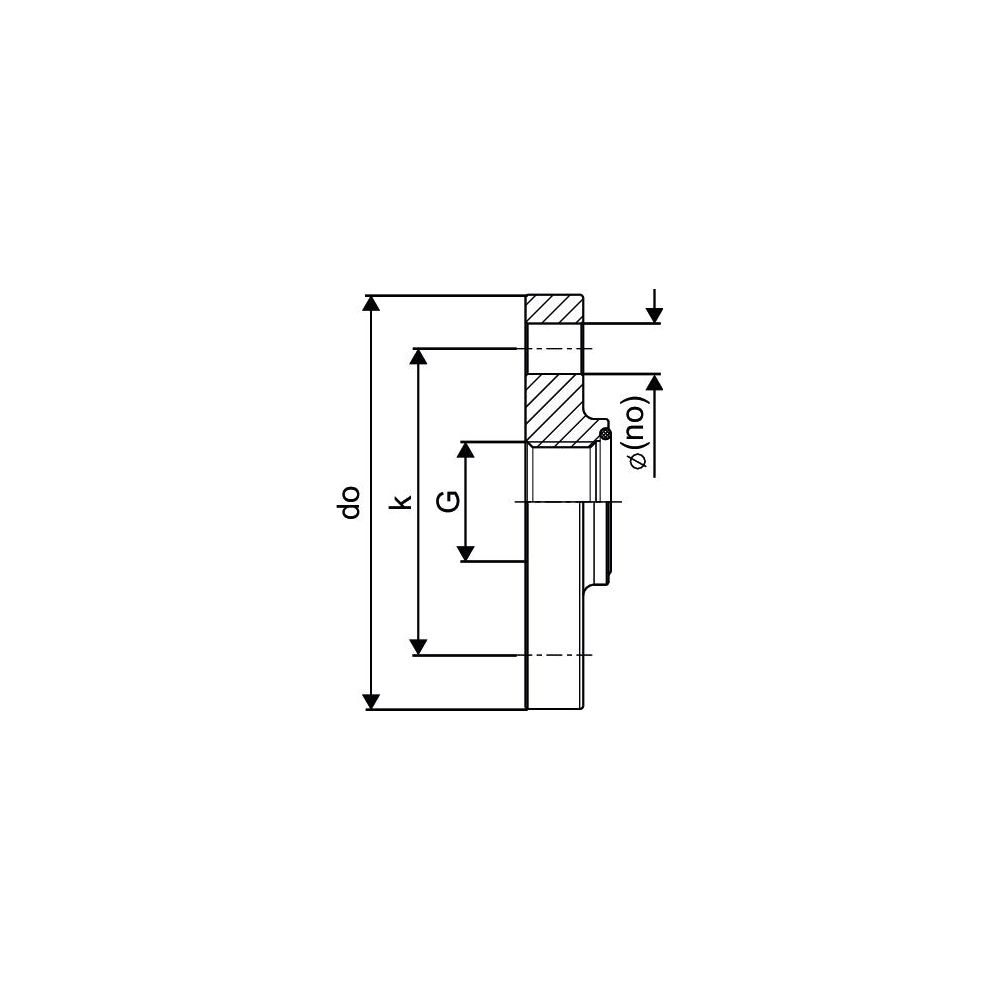

• Außendurchmesser Flansch: 115 mm
• Teilkreis: 85 mm
• Anzahl der Schraublöcher: 4
• Durchmesser Bolzenloch: 14 mm
• Nenndurchmesser: 1 Zoll (25)
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Max. Betriebsdruck: 10 bar (bei 95 °C) / 16 bar (bei 20 °C)

Der Uponor Wipex Gewindeflansch F 25/4-85 x G 1" ist eine zuverlässige und korrosionsbeständige Lösung für die Nahwärmeversorgung. Seine Fertigung aus entzinkungsbeständigem Messing und die Auslegung für bis zu 95 °C bei 10 bar Betriebsdruck machen ihn zu einer langlebigen Komponente für anspruchsvolle Rohrsysteme. Das zylindrische G Innengewinde mit O-Ring-Dichtung stellt eine sichere Verbindung in verschiedenen Anwendungen sicher.
