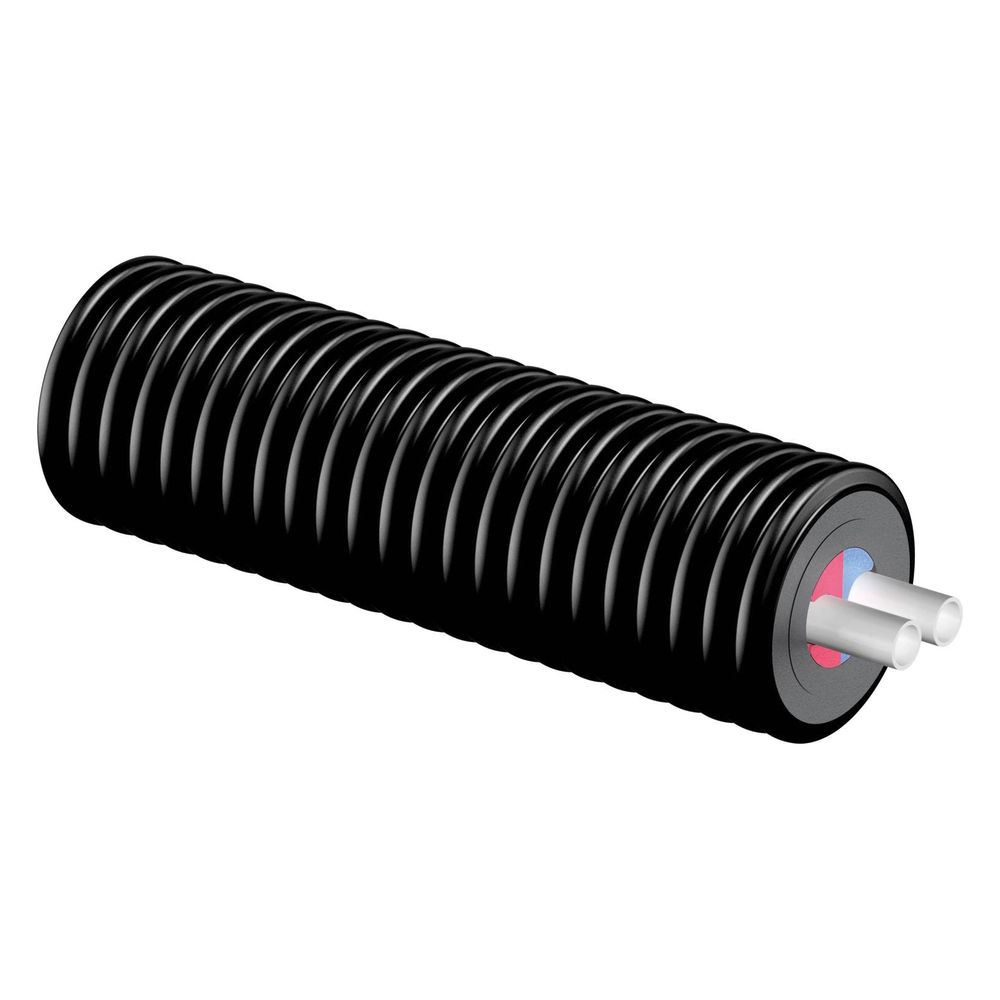

Uponor Ecoflex Varia Twin Kunststoff-Rohrleitungssystem 2x40x3,7/140mm

Das Uponor Ecoflex Varia Twin Kunststoff-Rohrleitungssystem 2x40x3,7/140mm aus der Ecoflex Varia Serie ist ein flexibles, vorgedämmtes und selbstkompensierendes Rohrleitungssystem. Es wurde gemäß DIN EN 15632 für die Erdverlegung entwickelt und ist ideal für den Transport von Heiz- oder Kühlwasser. Mit zwei PE-Xa Mediumrohren und einem zweifarbigen Zentrierprofil ermöglicht es eine eindeutige Zuordnung von Vor- und Rücklaufleitung und ist für Temperaturen bis 95 °C und Drücke bis 6 bar ausgelegt.

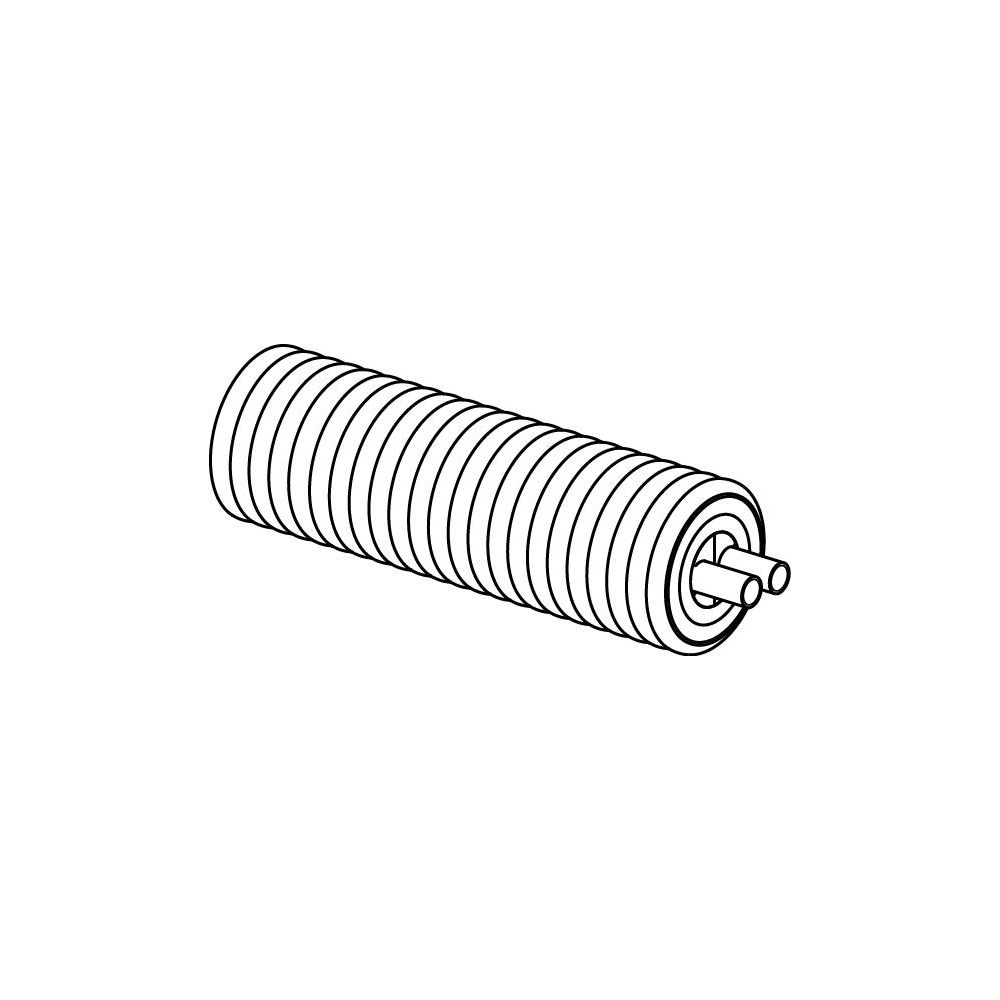

Wie ist das Uponor Ecoflex Varia Twin System aufgebaut?

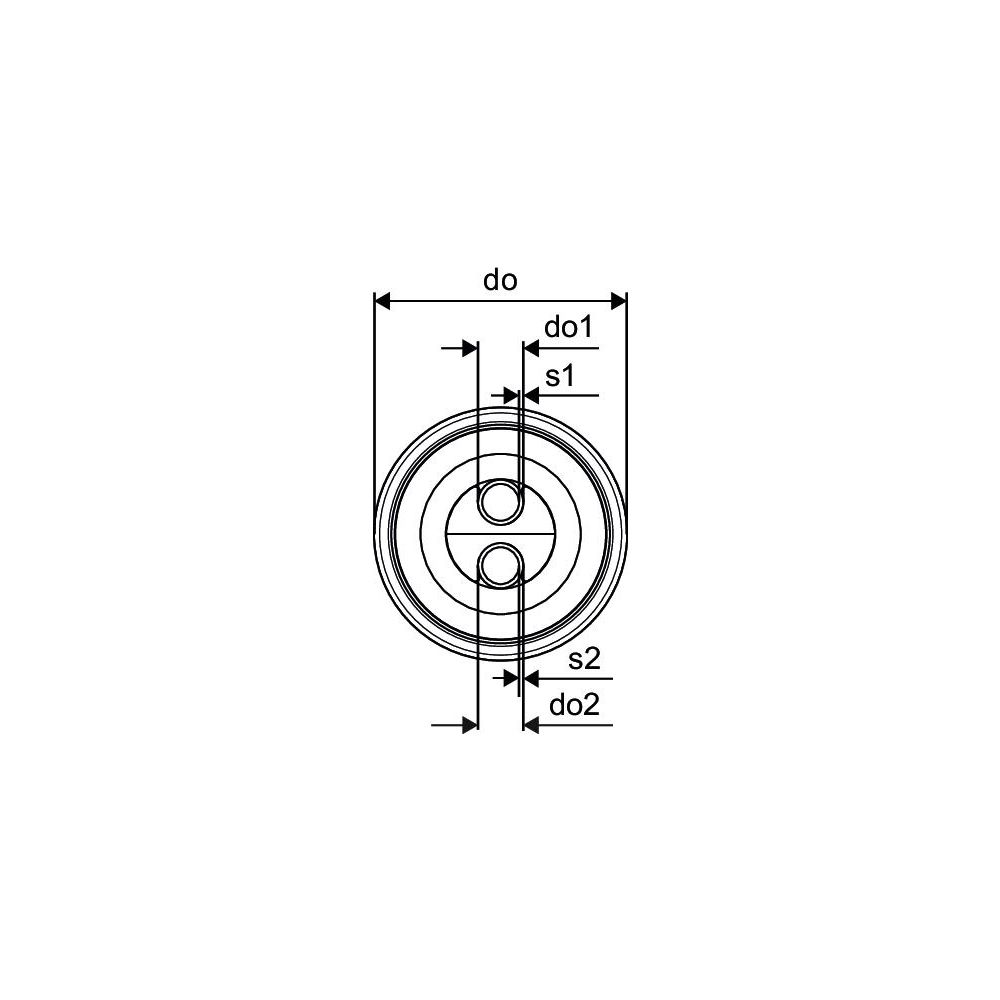

Das Rohrleitungssystem besteht aus zwei Innenrohren aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875-1 und DIN 16892/16893. Diese naturfarbenen Rohre haben einen Durchmesser von 40 mm, eine Wanddicke von 3,7 mm und sind sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726. Die Dämmung besteht aus einem mehrlagigen, alterungsbeständigen, geschlossenzelligen und vernetzten Polyethylen-Dämmstoff (PEX-Schaum), der dauerelastisch ist und eine Wasseraufnahme von weniger als 1 % vol. aufweist. Das äußere Mantelrohr aus korrugiertem Polyethylen hoher Dichte (PE-HD) in Schwarz schützt das System und ist für statische Nachweisführung bei Erd- und Verkehrslasten (SLW 60 = 60 t) nach ATV-DVWK-A127 geeignet.

Für welche Anwendungen eignet sich das Rohrleitungssystem?

Das Uponor Ecoflex Varia Twin System ist speziell für die Erdverlegung konzipiert und dient dem effizienten Transport von Heiz- oder Kühlwasser. Es ist korrosions- und verrottungsfrei und für eine maximale Mediumtemperatur von 95 °C (kurzzeitig) bzw. 80 °C (Dauerbetrieb) bei einem maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt. Die robuste Konstruktion ermöglicht den Einsatz unter statischen Belastungen durch Erd- und Verkehrslasten bis zu 60 Tonnen.

Welche technischen Merkmale bietet das Uponor Ecoflex Varia Twin?

Die Flexibilität und Selbstkompensation des Rohrleitungssystems erleichtern die Verlegung und reduzieren Spannungen. Die Sauerstoffdiffusionsdichtigkeit der PE-Xa Innenrohre trägt zur Langlebigkeit der angeschlossenen Heizungs- oder Kühlsysteme bei. Eine effiziente Wärmeisolierung wird durch den PEX-Schaum mit einem Wärmeleitkoeffizienten von 0,04 W/mK sichergestellt. Der minimale Biegeradius von 700 mm ermöglicht eine anpassungsfähige Installation. Das System verfügt zudem über eine CSTB Systemzertifizierung.

Technische Daten

• Anzahl Innenrohre: 2
• Durchmesser Innenrohr: 40 mm
• Wanddicke Innenrohr: 3,7 mm
• Material Innenrohr: PE-Xa
• Äußerer Durchmesser Mantelrohr: 140 mm
• Werkstoff Mantelrohr: PE-HD
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Min. Biegeradius: 700 mm
• Wärmeleitkoeffizient: 0,04 W/mK
• Standard Dimension Ratio (SDR): 11

Das Uponor Ecoflex Varia Twin Kunststoff-Rohrleitungssystem bietet eine zuverlässige und effiziente Lösung für die Nahwärmeversorgung und den Transport von Heiz- oder Kühlwasser in der Erdverlegung. Mit seinen zwei sauerstoffdiffusionsdichten PE-Xa Innenrohren, einer maximalen Mediumtemperatur von 95 °C und einem Arbeitsdruck von 6 bar, kombiniert mit einem robusten PE-HD Mantelrohr und einer effektiven PEX-Schaumdämmung, stellt es eine langlebige und flexible Infrastrukturkomponente dar.
