Beschreibung

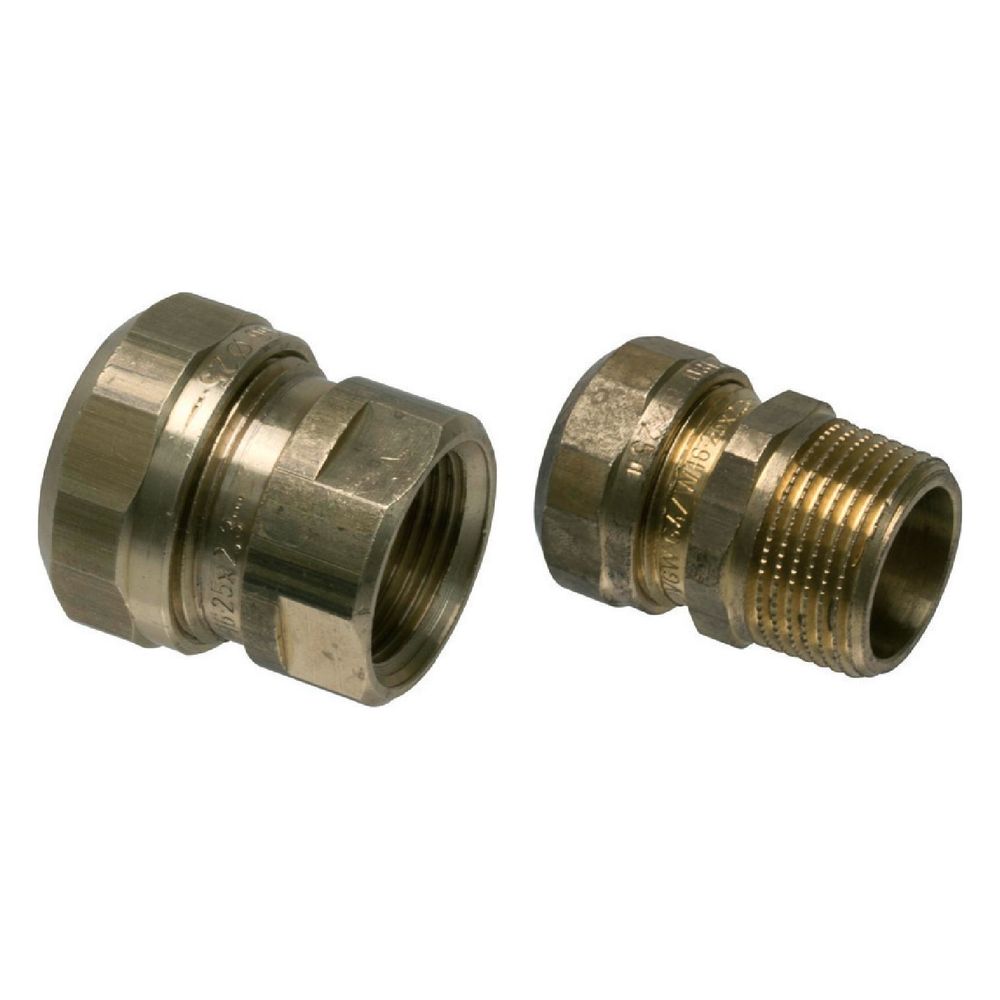

Uponor Fit Schraubübergangsnippel, 25x2,3mm x R 3/4" MT
Der Uponor Fit Schraubübergangsnippel 25x2,3mm x R 3/4" MT aus der Uponor Fit Serie ist ein gerades, einteiliges Bauteil für den Übergang auf Uponor PE-Xa Rohre mittels Klemmringverschraubung. Gefertigt aus Messing und mit einer EPDM-Dichtung ausgestattet, ermöglicht dieser reduzierende Nippel eine zugfeste Verbindung in Flächenheizungs- und -kühlungssystemen bis zu einem maximalen Arbeitsdruck von 6 bei 20 °C.
Für welche Rohrsysteme ist der Schraubübergangsnippel geeignet?
Der Schraubübergangsnippel ist systemgebunden für den Übergang auf Uponor PE-Xa Rohre vorgesehen. Er nutzt eine Klemmringverschraubung für den Anschluss an Rohre mit einem Außendurchmesser von 25. Der zweite Anschluss verfügt über ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 3/4 Zoll. Diese Konfiguration ermöglicht eine sichere und dichte Verbindung.
Welche Materialien und Dichtungen werden verwendet?
Beide Anschlüsse des Schraubübergangsnippels bestehen aus robustem, unbehandeltem Messing. Für die Abdichtung kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Dieses Material ist bekannt für seine Beständigkeit und sorgt für eine zuverlässige und dauerhafte Dichtheit der Verbindung.
Welche technischen Merkmale zeichnen das Bauteil aus?
Der Schraubübergangsnippel ist als gerades, einteiliges Bauteil ausgeführt und verfügt über eine Gesamtlänge von 50. Die Schlüsselweite beträgt 27, die Schlüsselweite der Überwurfmutter 37. Mit einem maximalen Arbeitsdruck von 6 bei 20 °C und seiner zugfesten Eigenschaft ist der Nippel für anspruchsvolle Anwendungen geeignet. Eine DIN-CERTCO-Zertifizierung bestätigt die Qualität und Konformität.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Länge: 50
- Schlüsselweite: 27
- Anschluss 1: Klemmring
- Rohraußendurchmesser Anschluss 1: 25
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Nenndurchmesser Anschluss 2: 3/4 Zoll
- Werkstoff: Messing
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 6
Der Uponor Fit Schraubübergangsnippel aus Messing bietet eine zuverlässige und zugfeste Lösung für den Übergang von Uponor PE-Xa Rohren mit 25 Außendurchmesser auf ein 3/4 Zoll Außengewinde. Mit seiner EPDM-Dichtung und der Eignung für einen maximalen Arbeitsdruck von 6 bei 20 °C ist dieses DIN-CERTCO-zertifizierte Bauteil eine sichere Wahl für Installationen in Flächenheizungs- und -kühlungssystemen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Fit |
| Hersteller-Produktgruppe | Uponor Fit |
| Hersteller-Artikelnummer | 1005295 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | UPONOR-1005295 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | ja |
| EAN-13 | 4021598026360 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,147 kg |
| Länge | 50 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Schlüsselweite | 27 |
| Schlüsselweite Überwurfmutter | 37 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
